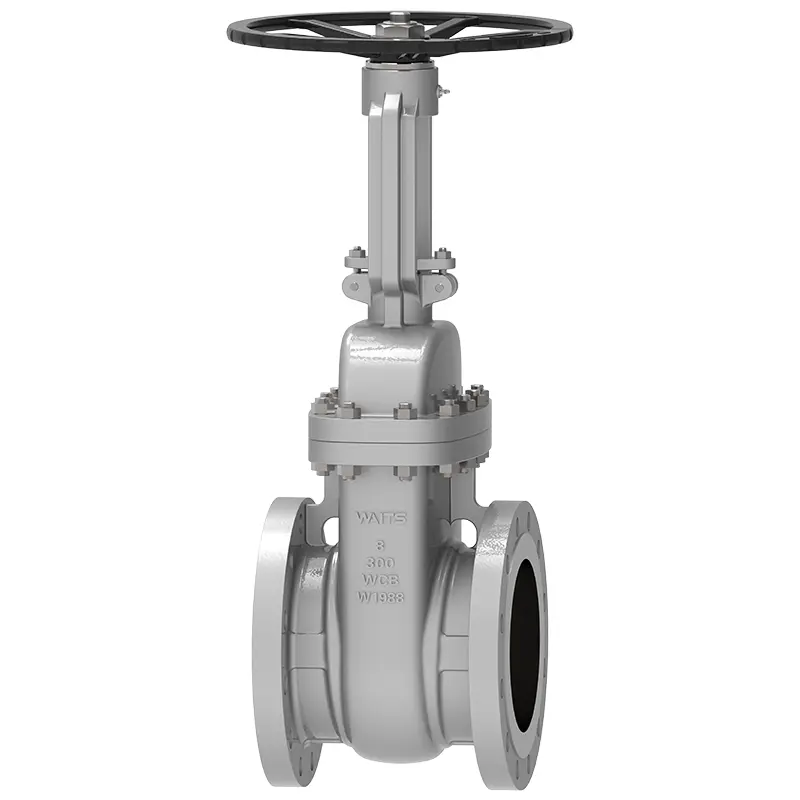

صمام بوابة إسفين

بصفتها شركة مصنعة صمام بوابة ويدج كبيرة ومورد متكامل ، تم إنشاء Waits لأول مرة في الولايات المتحدة في عام 1994 وأنشأت فرعًا في الصين في عام 2008. ولديه قاعدتان إنتاج في وينتشو وتيانجين ، وهما Wenzhou مقرها العالمي. يحتوي Wedge Gate Valve على أداء ختم جيد وتشغيل مناسب ، ويستخدم على نطاق واسع في أنظمة خطوط الأنابيب الصناعية. يمكن أن يتحكم تصميمه الفريد بشكل فعال في تدفق الوسائط ، مع حياة مقاومة للارتداء وعمر خدمة طويل.

إرسال استفسار

وصف المنتج

صمام بوابة إسفين هو صمام صناعي عالي الجودة. السعر المعقول ، أداء التكلفة المرتفعة ، يمكن أن يوفر لك التكاليف. جودة ممتازة ، ختم ممتازة ومقاومة للارتداء ، يمكن أن تعمل بشكل ثابت لفترة طويلة. يستخدم على نطاق واسع في مختلف أنظمة خطوط الأنابيب الصناعية في جنوب شرق آسيا/أمريكا الشمالية/أوروبا ، وهو مفضل للغاية في مجالات البترول والصناعة الكيميائية وحفظ المياه وما إلى ذلك.

معايير التنفيذ

التصميم معيار	API 600 ، DIN ، GOST
معايير شفة	ASME B 16.5 ، ASME B16.47 ، DIN2543 ، EN1092-1 ، DIN2545
اتصال نهاية	RF ، RTJ ، BW ، إلخ.
التفتيش والاختبار	API 598 ، Gost
وجها لوجه	ASME B16.10 ، DIN 3202 ، EN 558-1 ، GOST
تصنيفات الضغط ودرجة الحرارة	ASME B16.34
اختبار مقاوم للحريق	API607 ، API6FA
معايير تسرب منخفضة	ISO 15848-1 ، API 622
تصميم مكافحة التآكل	Nace MR 0103 ، Nace MR 0175

طلب

مقاس	2 "-48" ، DN50-DN1200
تصنيف الضغط	الفئة 150-2500 ، PN10-PN420
درجة حرارة التشغيل	-60 درجة مئوية ~ 450 درجة مئوية
نطاق التطبيق	مياه الصنبور ، مياه الصرف الصحي ، البناء ، النفط ، الصناعة الكيميائية ، الغذاء ، الطب ، النسيج ، الكهرباء ، بناء السفن ، معادن ، نظام الطاقة ، إلخ.
المشغل	HW ، العتاد ، الكهربائية ، الهوائية ، إلخ.
مادة الجسم	الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، الفولاذ المقاوم للصدأ دوبلكس ، سبيكة الصلب ، مونيل ، آل البرونز ، إلخ.
صمام لوحة/مقعد الصمام	WCB ، WC6 ، WC9 LCB ، CF8 ، CF8M ، CF3 ، CF3M+D507 ، STL
صمام الجذعية	F6A F304 F316 F51 F53 MONEL K500
صمام الجذعية الجوز	سبيكة النحاس
التعبئة	الجرافيت المرن ، تعبئة الأسبستوس الجرافيت ، polytetrafluoroethylene ...

ميزات الأداء

1. البوابة لها سطحي ختم. الأكثر شيوعًا هو أن السطحيين الختمان للبوابة يشكلان شكل إسفين. تختلف زاوية الإسفين مع معلمات الصمام وعادة ما تكون 5 درجة.
2. مبدأ الختم لصمام بوابة الوتد هو تحقيق الختم من خلال المزيج القريب من السطحين الختمين على بوابة الإسفين والأسطح الختم على جسم الصمام عندما تكون مثبتة.
3. يمكن تقسيم صمام بوابة الإسفين إلى صمام بوابة الجذعية الصاعدة (صمام بوابة الجذعية الرفع) وصمام بوابة الجذعية المخفي (صمام بوابة الجذعية الدوار) وفقًا للطرق المختلفة التي يدفع بها الجذع الصمام البوابة لفتح وإغلاق.
4. يمكن تقسيم صمام بوابة الإسفين إلى صمام بوابة مرنة وصمام بوابة صلب وفقًا لنماذج بنية البوابة المختلفة.
5. يتم تصوير جسم الصمام ، وجسم الصمام وغطاء الصمام بواسطة البراغي ، ويتم إغلاق الحافة الوسطى بحشية متعرجة. يمكن أيضًا استخدام حلقات المعادن للاتصال عندما يكون لدى العملاء متطلبات خاصة.
6. القناة سلسة ومعامل التدفق صغير. سطح الختم أقل تآكلًا وتآكلًا من الوسيط.
7. سطح الختم مصنوع من الصلب من سبائك أو سبيكة صلبة ، والتي لديها مقاومة جيدة للارتداء ومقاومة التآكل.
8. يتم استخدام حشو الجرافيت المرن ، الختم موثوق به ، والعملية خفيفة ومرنة.
9. لا يتم تقييد اتجاه التدفق المتوسط ، ولا يوجد أي اضطراب ، ولا يتم تقليل الضغط.
10. الشكل بسيط ، وطول الهيكل قصير ، وعملية التصنيع جيدة ، ونطاق التطبيق واسع.
