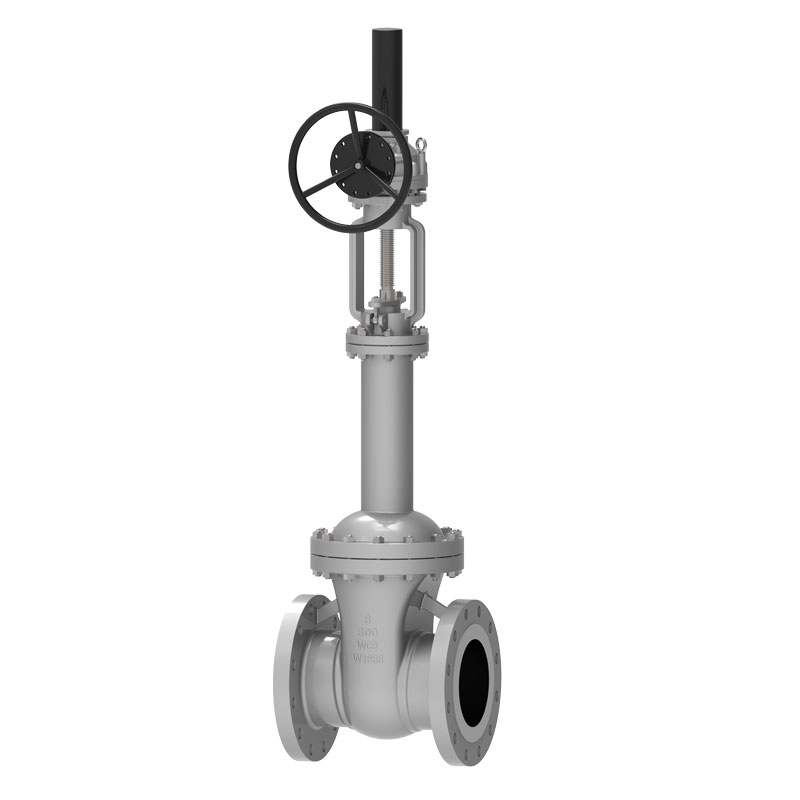

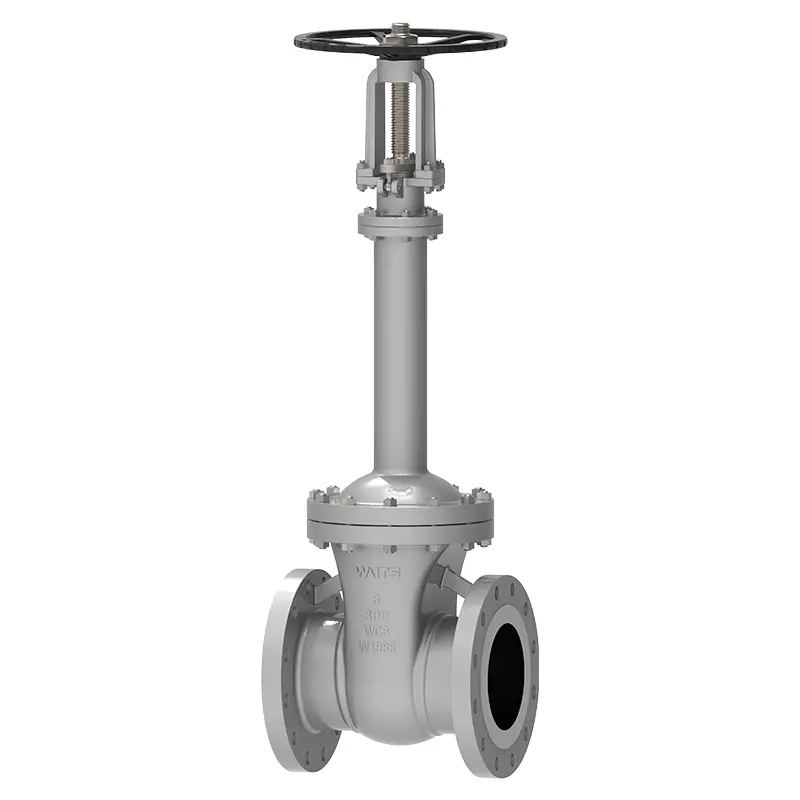

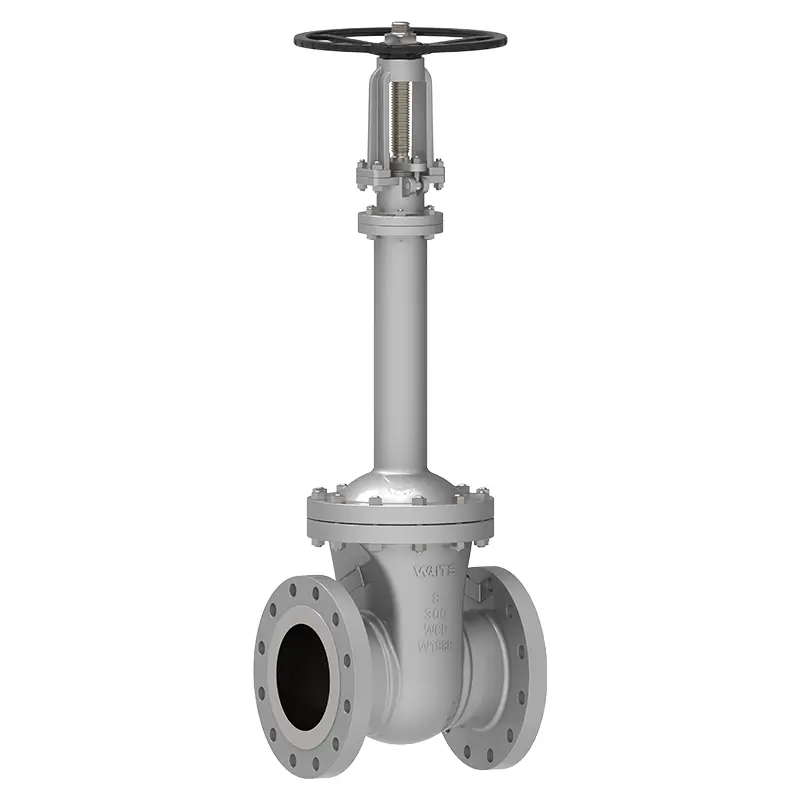

صمام بوابة الخوار

إذا كنت تبحث عن صمام بوابة الخوار عالي الجودة ، فيمكن أن يكون الانتظار هو اختيارك الموثوق به. بصفتها الشركة المصنعة للمصنع والمورد في الصناعة ، يستخدم صمام بوابة Bellows الذي ننتجه على نطاق واسع في التدفئة الحضرية ونقل الغاز وخطوط أنابيب البخار ومشاريع الحفاظ على المياه الكبيرة على نطاق واسع ، وقد تم الاعتراف بها من قبل العملاء في العديد من البلدان في أوروبا والشرق الأوسط.

إرسال استفسار

وصف المنتج

يشكل صمام بوابة Bellows حاجزًا معدنيًا بين وسط السوائل والجو من خلال اللحام التلقائي المتداول ، وهو تصميم يحمي الصمام ينبع من التسرب.
يتم استخدام هيكل الخوار في الداخل ، ويتم لحام الطرف السفلي من خوارس الفولاذ المقاوم للصدأ إلى جذع الصمام لمنع سائل العملية من تآكل جذع الصمام. يتم وضع الطرف الآخر بين جسم الصمام وغطاء الصمام لتشكيل ختم ثابت. تصميم الختم المزدوج أكثر أمانًا. إذا فشلت الخوار ، فإن تعبئة ساق الصمامات سوف تتجنب أيضًا التسرب.
يتم لحام الخوار على جذع الصمام للحفاظ على أداء التشغيل المستقر وتجنب اهتزاز جذع الصمام الناجم عن اهتزاز سدادة الصمام. يعد صمام بوابة Bellows أكثر ملاءمة لخطوط الأنابيب ذات البخار ، والقابل للاشتعال ، والمتفجر ، والزيت الحراري ، والنقاء العالي ، والوسائط السامة وغيرها.

معايير التنفيذ

معايير التصميم	DIN3356 ， ASME B16.34
معايير شفة	DIN2543-2545 ، ASME B16.5 ، ASME B16.47
طرق الاتصال	RF ،
الاختبار والقبول	DIN3230 ، النار 598
الطول الهيكلي	DIN3203 ، ASME B16.10
تصنيفات الضغط ودرجة الحرارة	ASME B16.34 、
اختبار مقاوم للحريق	API607 ، API6FA
معايير تسرب منخفضة	ISO 15848-1 ، API 622
تصميم مكافحة التآكل	Nace MR 0103 ، Nace MR 0175

طلب

مقاس	nps 2 ″ ~ nps 24 ″ dn50 ~ dn600
نطاق الضغط	CL150 ~ CL1500 PN10 ~ PN260
نطاق درجة الحرارة	-20 ℃ ~ 350 ℃
نطاق التطبيق	مياه الصنبور ، مياه الصرف الصحي ، البناء ، النفط ، الصناعة الكيميائية ، الغذاء ، الطب ، النسيج ، الكهرباء ، بناء السفن ، معادن ، نظام الطاقة ، إلخ.
وضع القيادة	العجلة اليدوية ، العتاد المائل ، الكهربائية ، الهوائية ، إلخ.
صمام الجسم/غطاء الصمام	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), Alloy 20, Monel...
سطح الختم	جسم ، سبيكة قائمة على الحديد ، سبيكة شديدة الكسوة
صمام الجذعية	F6A F304 F316 F51 F53 MONEL K500
صمام الجذعية الجوز	سبيكة النحاس
التعبئة	الجرافيت المرن ، تعبئة الأسبستوس الجرافيت ، polytetrafluoroethylene ...

ميزات الأداء

المزايا
1. يحتوي صمام بوابة Bellows على بنية معقولة وأداء ختم موثوق ومظهر جميل ؛
2. إن سطح الختم ملحوم بالسبائك الصلبة القائمة على CO ، وهو مقاوم للارتداء ، مقاوم للتآكل ، مقاوم للاحتكاك وله حياة طويلة ؛
3. يتم تخفيف جذع الصمام ونيترايد على السطح ، والذي له مقاومة جيدة للتآكل والاحتكاك ؛
4. تم اعتماد تصميم الختم المزدوج ، والأداء أكثر موثوقية ؛
5. مؤشر موضع رفع الجذعية الصمام هو أكثر سهولة.
6. يمكن اختيار مادة الأجزاء والشفة والحاملي لحام حجم المعقول بشكل معقول وفقًا للموقف الفعلي أو متطلبات المستخدم لتلبية الاحتياجات الهندسية المختلفة.

سمات:
1. تصميم الختم المزدوج هو تعبئة الجذعية BELLOWS + VALVE. إذا فشلت الخوار ، فإن تعبئة ساق الصمامات سوف تتجنب أيضًا التسرب ؛
2. لا فقدان السوائل وفقدان الطاقة المنخفض ؛
3. عمر الخدمة الطويلة ، مما يساعد على تقليل عدد الصيانة ؛
4- يتبنى مقعد الصمام المتوسط الغاز مادة ختم ناعمة PTFE ، مما يساعد على تحسين ختم صمام بوابة الخوار ؛
5- يتبنى مقعد الصمام ختمًا مخروطيًا صلبًا ، وهو مقاوم لارتفاع درجة الحرارة وله محكم الهواء جيدًا ؛
