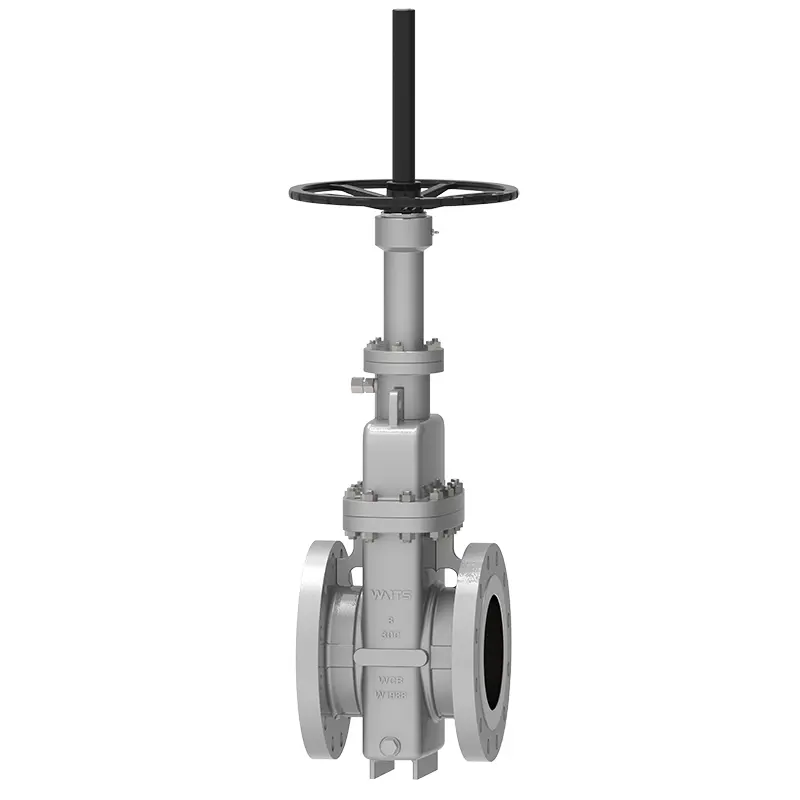

صمام بوابة مسطح قرص واحد

Waits 'Single Disc Flat Gate Valve هو منتج ذو ختم موثوق به وتشغيل مريح. كمورد محترف من ذوي الخبرة ، فإن منتجاتنا مقاومة للارتداء ومقاومة للتآكل ، وتلعب دورًا رئيسيًا في مشاريع نقل خطوط الأنابيب الطبيعية في أمريكا الشمالية ، وضمان سلامة تسرب النفط في بعض النقل النفطي في الشرق الأوسط وجنوب شرق آسيا.

إرسال استفسار

وصف المنتج

صمام بوابة القرص المفرد هو صمام منزلق مع بوابة متوازية كجزء إغلاق. الجزء الختامي هو بوابة واحدة ، ويتم التحكم في القوة الملحة للبوابة إلى مقعد الصمام بالضغط المتوسط الذي يعمل على البوابة العائمة أو مقعد الصمام العائم. يحتوي صمام البوابة المسطحة التي تم تطويرها وإنتاجها بواسطة Waits على خصائص المرونة والتحميل المسبق ، ومقعد الصمام الهيكلي مع الختم المتزامن لمقاعد الختم في المنبع والمصب ، ومقعد الصمام مع وظيفة التنظيف الذاتي ، ومشغل الصمام والصمام مستقل. وفقًا لمتطلبات العملاء ، يمكن تقسيم البوابة إلى أنواع ذات ثقوب تحويل ، دون فتحات تحويل ، بوابة قابلة للتعديل ، إلخ.

معايير التنفيذ

التصميم معيار	API 6D ، Gost
معايير شفة	ASME B16.5 ASME B16.25
اتصال نهاية	RF ، BW ، RTJ ، إلخ.
التفتيش والاختبار	API 598 ، Gost
وجها لوجه	ASME B16.10 ، Gost
تصنيفات الضغط ودرجة الحرارة	API6D
اختبار مقاوم للحريق	API607 ، API6FA
معايير تسرب منخفضة	ISO 15848-1 ، API 622
تصميم مكافحة التآكل	Nace MR 0103 ، Nace MR 0175

طلب

مقاس	2 "-60" ، DN50-DN1500
تصنيف الضغط	الفئة 150-2500 ، PN10-PN420
درجة حرارة التشغيل	-29 درجة مئوية ~ 300 درجة مئوية
نطاق التطبيق	مياه الصنبور ، مياه الصرف الصحي ، البناء ، النفط ، الصناعة الكيميائية ، الغذاء ، الطب ، النسيج ، الكهرباء ، بناء السفن ، معادن ، نظام الطاقة ، إلخ.
المشغل	HW ، العتاد ، الكهربائية ، الهوائية ، إلخ.
مادة الجسم	الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، الفولاذ المقاوم للصدأ دوبلكس ، سبيكة الصلب ، مونيل ، آل البرونز ، إلخ.
صمام لوحة/مقعد الصمام	WCB ، LCB ، CF8 ، CF8M ، CF3 ، CF3M+D507 ، STL
صمام الجذعية	F6A F304 F316 F51 F53 MONEL K500
صمام الجذعية الجوز	سبيكة النحاس
التعبئة	الجرافيت المرن ، تعبئة الأسبستوس الجرافيت ، polytetrafluoroethylene ...

ميزات الأداء

هناك ثلاثة أنواع من هياكل جسم الصمام: الصب واللحام والتزوير.
يتبنى صمام بوابة القرص المسطح المفرد هيكلًا مع ختم حلقة O ومقعد صمام عائم مع التحميل المسبق ، مما يجعل صمام البوابة المسطح مغلقًا بشكل ثنائي الاتجاه عند المدخل والمنفذ. وعزم الدوران الفتح والإغلاق لهذا الهيكل هو 1/2 فقط من صمام عادي ، بحيث يمكن فتح الصمام وإغلاقه بسهولة. يتبنى مقعد الصمام حلقة ختم ناعمة ، والتي تحتوي على ختم مزدوج من سطح الختم الناعم إلى المعدن والمعادن إلى المعدن ، كما أن سطح الختم الناعم يمسح الأوساخ البوابة. يوجد صمام حقن الشحوم على جانب واحد من الصمام ، ويدخل الشحوم إلى سطح الختم من خلال حاقن الشحوم وثقب حقن الشحوم في مقعد الصمام لتحقيق تأثير ختم الطوارئ. من أجل تمديد عمر الخدمة ، تم تجهيز البوابة بفتحة توجيهية لحماية سطح الختم من التآكل المتوسط ، وتناسب دائمًا سطح الختم سواء كان الصمام مفتوحًا بالكامل أو مغلقًا بالكامل. عندما يكون الصمام مفتوحًا بالكامل ، تكون قناة الصمام ناعمة ومستقيمة ، معامل مقاومة التدفق صغير للغاية ، ولا يوجد أي فقدان تقريبًا. يمكن تنظيف خط الأنابيب بواسطة منظف الأنابيب.
يتبنى صمام بوابة المسطح المفرد هذا بنية تعبئة مع القدرة على تحديد الذات ، ولا تحتاج إلى تعديلها بشكل متكرر ، ومن السهل للغاية فتحها وإغلاقها. أداء الختم موثوق به ، ويتم تجهيز التعبئة بهيكل حقن الشحوم الإضافي ، والذي يحل المشكلة التي من المرجح أن تتسربها تعبئة الصمامات العامة. عند إغلاق الصمام ، يمكن تفريغ الضغط العالي في التجويف الداخلي تلقائيًا لضمان الاستخدام الآمن. المنتج عبارة عن بنية مغلقة بالكامل بأداء حماية جيد ويمكن استخدامها في جميع الظروف في جميع الأحوال الجوية. تم تجهيز الصمام بمؤشر الموضع لإظهار وضع فتح الصمام والإغلاق. يمكن أن يوفر نوع التحميل العلوي الوقت والتكلفة أثناء الصيانة.

Single Disc Flat Gate Valve
