صمام كرة trunnion

يمكن أن توفر لك Waits Valve ، مع خط الإنتاج الكامل ، منتجات صمام كرة Trunnion. لدينا خبرة غنية في تصميم الصمامات والتصنيع ، والإصرار على جودة المنتج والخدمات ذات الصلة ، وأسعار المنتجات التفضيلية والتسليم في الوقت المناسب. نحن نفكر تمامًا في تطبيقات مختلفة واعتماد معايير التصنيع المختلفة ، مثل API6D/ ISO17292/ BS5351 ، إلخ.

إرسال استفسار

وصف المنتج

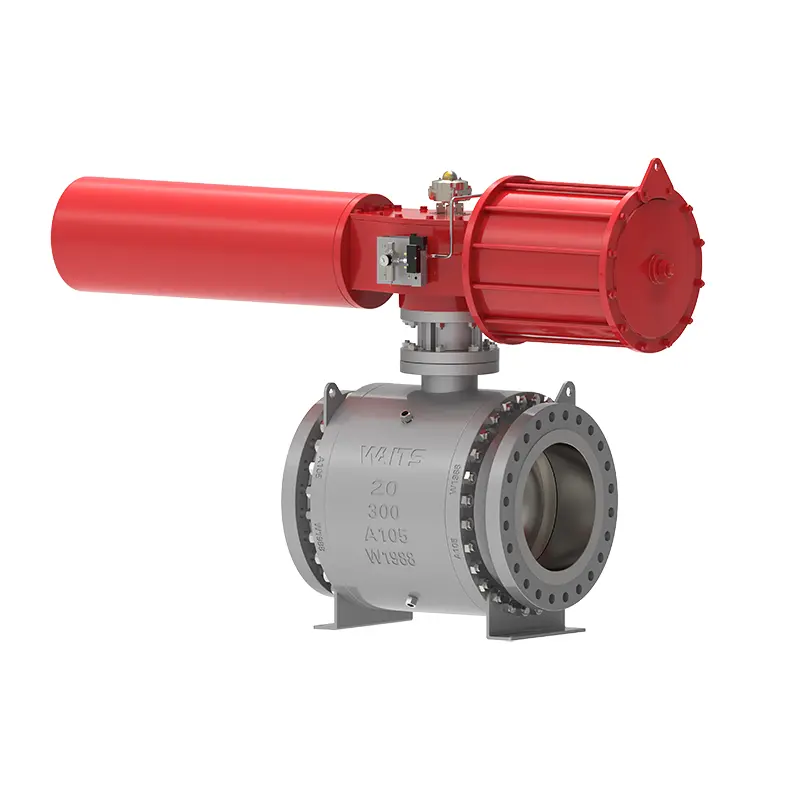

Trunnion Ball Valve هو صمام كرة فولاذي ، تم تصميمه وتصنيعه مع الأداء الكامل للأداء والحياة الشاملة. يتم تزوير جسم الصمام بمواد عالية الجودة ، ويتم تثبيت الكرة ، ويتم تثبيت الحافة والرقبة الوسطى. مقعد الصمام في اتجاه المنبع والمصب من تأثيرات المكبس المفردة ، وظيفة DBB. في الوقت نفسه ، هناك ثلاث هياكل للختم بين مقعد الصمام والكرة:

1. هيكل الختم الناعم التقليدي ؛

2. بنية ختم الحلقة الثلاثي.

3. هيكل الختم الصلب.

معايير التنفيذ

التصميم معيار	API 6D ، API 608 ، ISO 17292 ، Gost
معايير شفة	ASME B 16.5 ، ASME B16.47 ، ASME B16.25 ، ASME B16.11 ، BS 12627 ؛
اتصال نهاية	RF ، RTJ ، BW ، إلخ
التفتيش والاختبار	API 598 ، API 6D ، BS 12569
وجها لوجه	ASME B16.10 ، EN 558 ، BS 12982 ، ISO 5752
مستويات الضغط ودرجة الحرارة	ASME B16.34
النار آمنة	النار 6FA ، النار 607
انبعاث منخفض	ISO 15848 ، API 622
تصميم مكافحة التآكل	Nace MR 0103 ، Nace MR 0175

طلب

مقاس	2 "-32" ، DN50-DN800
تصنيف الضغط	الفئة 150-2500 ، PN10-PN420
درجة حرارة التشغيل	مقعد ناعم: -29 ~ 200 ℃ ، المقعد المعدني: -29 ~ 450 درجة مئوية
نطاق التطبيق	مياه الصنبور ، مياه الصرف الصحي ، البناء ، النفط ، الصناعة الكيميائية ، الغذاء ، الطب ، النسيج ، الكهرباء ، بناء السفن ، معادن ، نظام الطاقة ، إلخ.
المشغل	رافعة ، ترس ، كهربائي ، هوائي ، إلخ.
مادة الجسم	الفولاذ الكربوني ، الفولاذ المقاوم للصدأ ، الفولاذ المقاوم للصدأ دوبلكس ، سبيكة الصلب ، مونيل ، آل البرونز ، إلخ.
كرة	المجال: CS+ENP ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، CS+TCC ، CS+NI60
حلقة دعم مقعد الصمام	حلقة دعم المقعد ： CS+ENP ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، CS+TCC ، CS+NI55
أدخل مقعد الصمام	PTFE ، RPTFE ، NYLON ، DEVLON ، PEEK
صمام الجذعية	A182 F6A ، F316 ، F51 ، A105+ENP ، AISI 4140+ENP ، 17-4PH

ميزات الأداء

1. تم تصميم جذع الصمام لمنع صمام نبع من القذف من جسم الصمام بسبب التشغيل غير السليم.
2. يحتوي صمام كرة Trunnion على جهاز مقاوم للحريق ومضاد للثني.
3. تم تصميم موانئ حقن الشحوم في حالات الطوارئ عند ختم مقعد الصمام وختم جذع الصمام. الختم الطبيعي لا يعتمد على ختم الشحوم. عندما يتلف سطح الختم ويسبب تسربًا ، يمكن حقن شحوم الختم لإصلاح الطوارئ. تم تجهيز كل منفذ حقن الشحوم بصمام حقن الشحوم وصمام واحد في اتجاه واحد.
4. يتم تثبيت صمام التصريف في أدنى موضع لجسم الصمام للتنفيس وتصريف تجويف الصمام ؛ يتم تثبيت صمام تنفيس في الجزء العلوي من جسم الصمام للتنفيس وتنظيف تجويف الصمام عبر الإنترنت. يمكن أن يكون صمام التصريف وصمام التهوية صمامات عزل أو مفاصل تصريف خاصة لضمان السلامة والموثوقية والراحة.
5. تم تجهيزه بلوحة اتصال يمكن أن تتطابق مع أجهزة القيادة المختلفة ، بما في ذلك المقابض ، وتروس الدودة ، والكهرباء ، والروابط الهوائية ، والغاز السائل ، والربط الكهربائي الهيدروليكي ، وما إلى ذلك ، إلخ.
6. يمكن أن يعدل الصمام ذو النهايات الملحومة المادة النهائية للصمام (قسم الانتقال) وفقًا لدرجة مواد خط أنابيب المستخدم لضمان القدرة على التكيف وقابلية لحام قوة المادة. بالنسبة للصمامات ذات الأكمام في كلا الطرفين ، يمكن أن يضمن طول الأكمام أن عمليات اللحام في الموقع لا تؤثر على مواد الختم.
7. التصميم المدفون. بالنسبة للصمامات المدفونة ، يتم إطالة ساق الصمام وفقًا لاحتياجات المشروع لتسهيل العمليات فوق الأرض ، ويتم تمديد حقن الشحوم المقابلة وتصريف مياه الصرف الصحي والأجهزة التهوية من الأنبوب إلى الأرض. يتم توفير ارتفاع الصمام المدفون والمرفى من قبل العميل.
