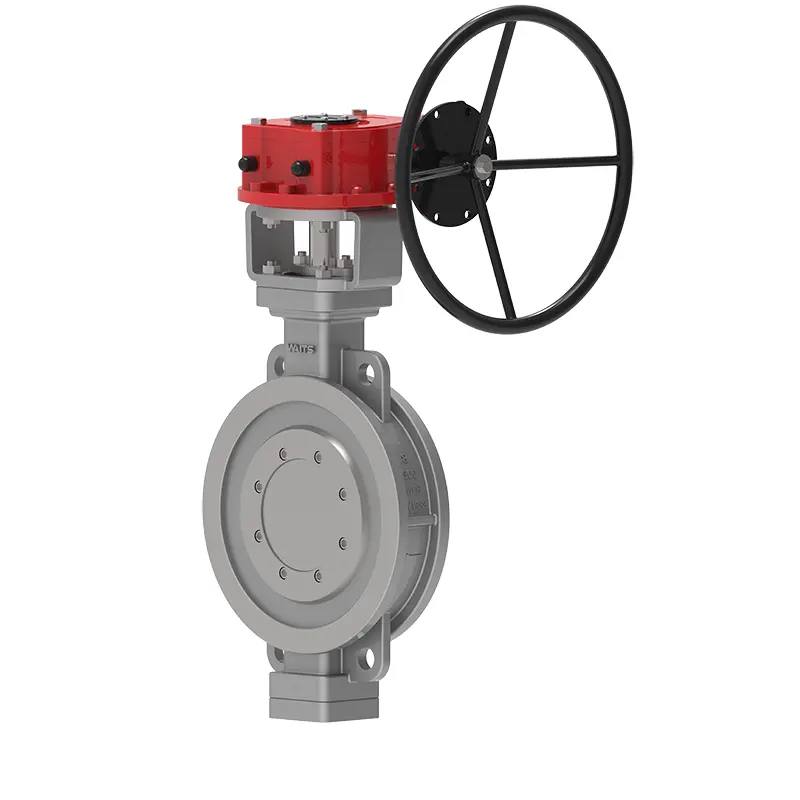

ثلاثية غربية جالسة صمام الفراشة جالس

صمام الفراشة المعدني ثلاثي جلسات الفراشة هو صمام فراشة طويل العمر وتوفير الطاقة تم تطويره حديثًا بواسطة Waits. وهو يتألف من جسم الصمام ، ولوحة الفراشة ، وحلقة الختم ، وآلية الإرسال والمكونات الرئيسية الأخرى. يعتمد هيكلها على تصميم مبدأ غريب الأبعاد ثنائي الأبعاد أو ثلاثي الأبعاد ، أو ختم مرن أو تقنية معالجة متوافقة مع ختم متعددة المستويات ، مما يقلل من عزم الدوران في صمام الفراشة أثناء التشغيل ، مما يحقق تأثير توفير العمل وتوفير الطاقة. في الوقت نفسه ، يضمن الموثوقية الكلية لصمام الفراشة من حيث مقاومة التآكل ، ومقاومة درجة الحرارة العالية ومقاومة التآكل.

معايير التنفيذ

طلب

ميزات الأداء

1. صمام الفراشة المعدني الثلاثي الجالئ للمعادن يحتوي على بنية فريدة من نوعها ، وحجم صغير ووزن خفيف ، وعملية مرنة ، وتوفير العمالة ومريحة ؛
2. ختم موثوق ، يمكن أن تلبي المعايير المختلفة ؛
3. خصائص التدفق الجيد والوظيفة القابلة للتعديل ؛
4. اعتماد مبدأ غريب الأطوار ، فإن سطح الختم قريب من ارتداء الصفر ، والذي يطيل عمر خدمة الصمام ؛
5. مجموعة واسعة من التطبيقات ، يمكن استخدامها للمياه والبخار والنفط والهواء والغاز وغيرها من الوسائط ؛
6. مناسبة لخطوط الأنابيب من درجات حرارة مختلفة ودرجات وتآكل وظروف عمل أخرى ؛
7. الفراشات المعدنية الثلاثي الغريبة التي تجلس جسم الصمام ومقعد الصمام من الصمام مكونات متصلة ، وطبقة سطح مقعد الصمامات ملحومة بمواد سبيكة مقاومة للحرارة ومقاومة للتآكل ؛
8. ثلاثة غرابة: ينحرف الخط المركزي للعمود من الخط المركزي لسطح الختم ، ويشكل الخط الأوسط للعمود قليلاً من خط الأوسط لخط الأنابيب ، ويشكل الخط الأوسط لسطح ختم جسم الصمام (مخروط مائل) زاوية مع خط وسط خط الأنابيب ؛
9. يتم تثبيت حلقة الختم متعددة الطبقات على لوحة الصمام ، والتي لها مزايا مقاومة عالية للدرجات الحرارة ، والتشغيل السهل ، ولا احتكاك عند الفتح والإغلاق ، ويتم تعويض الختم مع زيادة عزم الدوران لآلية الإرسال عند الإغلاق ، مما يحسن أداء الختم لصمام الفراشات ويطول عمر الخدمة ؛
10. تعتمد حلقة الختم متعددة الطبقات على صفائح معدنية ناعمة وصعبة ، والتي تتمتع بمزايا مزدوجة من الختم الصلب والناعم ، ولها أداء ختم تسرب صفري بغض النظر عن ظروف درجة الحرارة المنخفضة والعالية.
