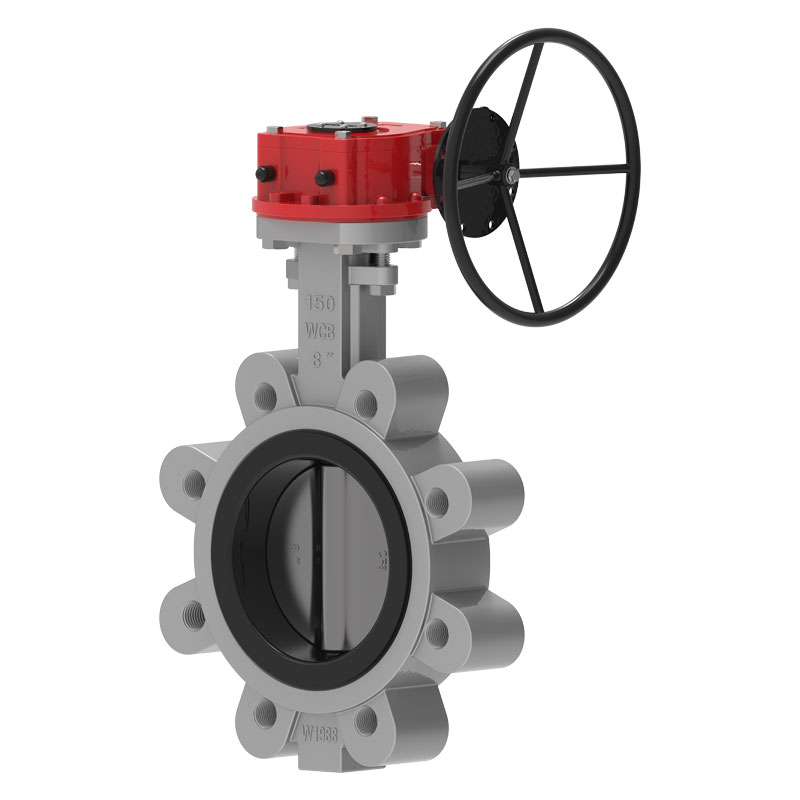

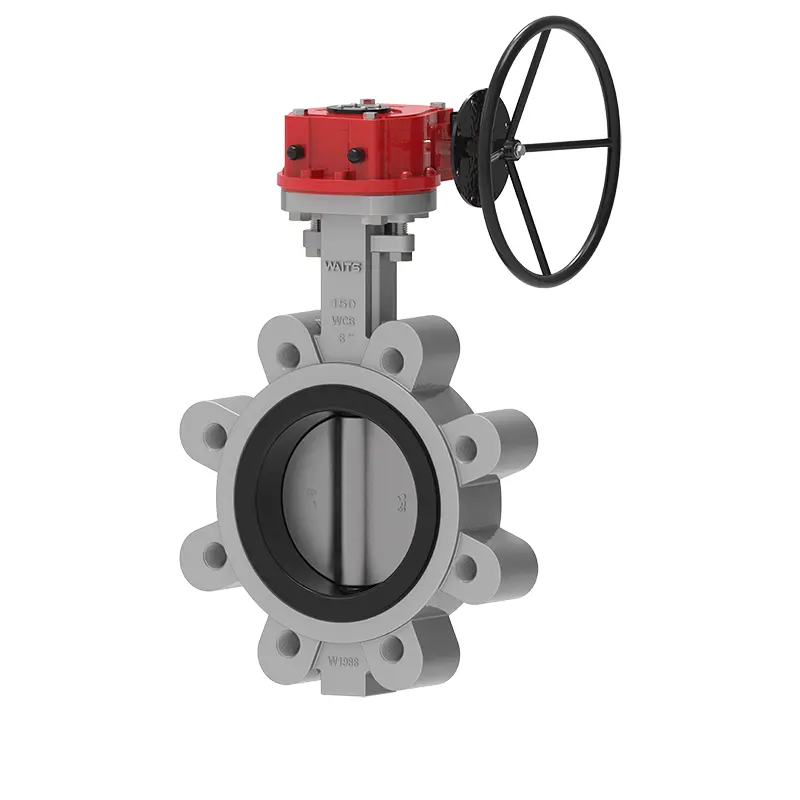

صمام فراشة العروة الضعيف جالس

يعد صمام فراشة Lug Lug Lug الذي يجلس أحد المنتجات التي يمكن أن توفرها الانتظار للعملاء في جميع أنحاء العالم. يتكون مقعد الصمام المطاطي الخاص به من المطاط الطبيعي عالي الجودة الذي تم اختياره بعناية من قبل محترفينا ويمكن استخدامه على خطوط الأنابيب الغذائية بثقة. ليس لدينا أسعار ممتازة فحسب ، بل أيضًا جودة موثوقة ، فضلاً عن خدمات الشراء المثالية وخدمات ما بعد البيع.

إرسال استفسار

وصف المنتج

بصفتها شركة تصنيع صمام احترافية ، فإن Waits من ذوي الخبرة ومواكبة الأوقات. يحتوي صمام فراشة Lug Lug Lug Lug الذي تم تصميمه من قبلنا على نقاط التصميم الأساسية التالية:
1. مطاط مقعد صمام مرونة عالية: المحتوى المطاطي لمقعد صمام EPDM هو 50 ٪. نعلق أهمية كبيرة للجودة. تم محاكاة الصمام لأكثر من 10000 مرة من الفتح والإغلاق لضمان عدم وجود تسرب.
الخصائص المرجعية لمقعد الصمام هي كما يلي: الشاطئ ص صلابة/درجة 72 ± 3 ، 200 ٪ من الإجهاد الشد/MPa≥6 ، قوة الشد mpa≥15 ، استطالة عند الاستراحة/٪ ≥350 ، تشوه دائم في الفواصل/٪ ≦ 10 ، قوة المسيل للدموع/kn.m-1-135 ، التردد الدائم (70 ℃*22H.
في الوقت نفسه ، يحتوي مقعد الصمام الواسع الذي يبلغ قطره حوالي 20 ملم على سطح تلامس أوسع مع شفة خط الأنابيب من مقعد الصمام الضيق ، ولديه أداء ختم أفضل للتركيب.
2. يتم توصيل لوحة الفراشة وعمود الصمام بدون دبابيس لتجنب التسرب والتآكل الناجم عن تثبيت المسامير. علاوة على ذلك ، من السهل فصل عمود الصمام ، مما يسهل استبدال مقعد الصمام ، مما يقلل من تكلفة وصعوبة الصيانة والاستبدال.
3. تم تجهيز جسم الصمام بجهاز مضاد للبطء ، وهو أكثر أمانًا.

معايير التنفيذ

التصميم معيار	API 609 ، EN593 ، BS 5155 ، GOST
نهاية المعيار	ANSI B16.1 CL. 125 رطل و B16.5 Cl. 150 رطل من 2501 PN6/PN10/PN16/، EN 1092 PN6 و PN10 و PN16 كـ 2129 الجدول D و E BS 10 Table D و E MSS SP44 CL. 150 رطل Awwa C207 150lb ISO 2531 PN6 و PN10 و PN16 ISO 7005 PN6 و PN10 و PN16
التفتيش والاختبار	API 598 ، ISO 5208 ، EN 12266-1 ، Gost
وجها لوجه	API 609 ، EN 558 ، ISO 5752 ، MSS SP 67 ، DIN 3202
شفة أعلى	ISO 5211

طلب

درجة حرارة التشغيل	-45 ℃ ~ 150 ℃
مقاس	2 "-80" ، DN50-DN2000
ضغط العمل / CWP	16bar 10bar
صدَفَة	24bar 15bar
ختم	18BAR 10BAR
اختبار الهواء	6BAR 6BAR
بيئة التشغيل	المعالجة الكيميائية لنظام الصابورة و bilge نباتات تحلية المياه ، منصات الحفر ، مياه الشرب مسحوق جاف والطعام والمشروبات ومحطات الغاز صناعة التعدين HAVC ، صناعة الورق ، معالجة الرمال ، مياه البحر ، صناعة السكر مياه الصرف الصحي المعالجة بالمياه الفنية الحرارية
المشغل	رافعة ، ترس ، كهربائي ، هوائي ، إلخ.
مادة الجسم	الحديد الزهر ، الحديد الدكتايل ، الصلب الكربوني ، الفولاذ المقاوم للصدأ ، البرونز ، إلخ.
القرص	الحديد الزهر الدكتايل الحديد الكربون الفولاذ المقاوم للصدأ الفولاذ المقاوم للصدأ
ينبع	2CR13 F304 F316 F51 F53 MONEL K500
مقعد	Buna NBR EPDM VITON PTFE HEPDM NEOPRENE HYPARON RUBBER

ميزات الأداء

1.
2. الهيكل بسيط ومضغوط ، مع فتحة التشغيل والإغلاق 90.
3. عزم الدوران صغير أثناء التشغيل ، وهو توفير العمل والضوء.
4. تسرب اختبار الغاز هو صفر ، ويضمان ختم صارم.
5. يمكن اختيار مواد مكونة مختلفة وتطبيقها على الوسائط المختلفة.
6. تميل خصائص التدفق إلى أن تكون خطية ، وأداء التعديل جيد.
7. في اختبار الافتتاح والإغلاق ، يمكنه تحمل عشرات الآلاف من المرات ، مما يثبت تمامًا حياة الخدمة الطويلة.
8. يمكن استخدامه كصمام نهائي.
