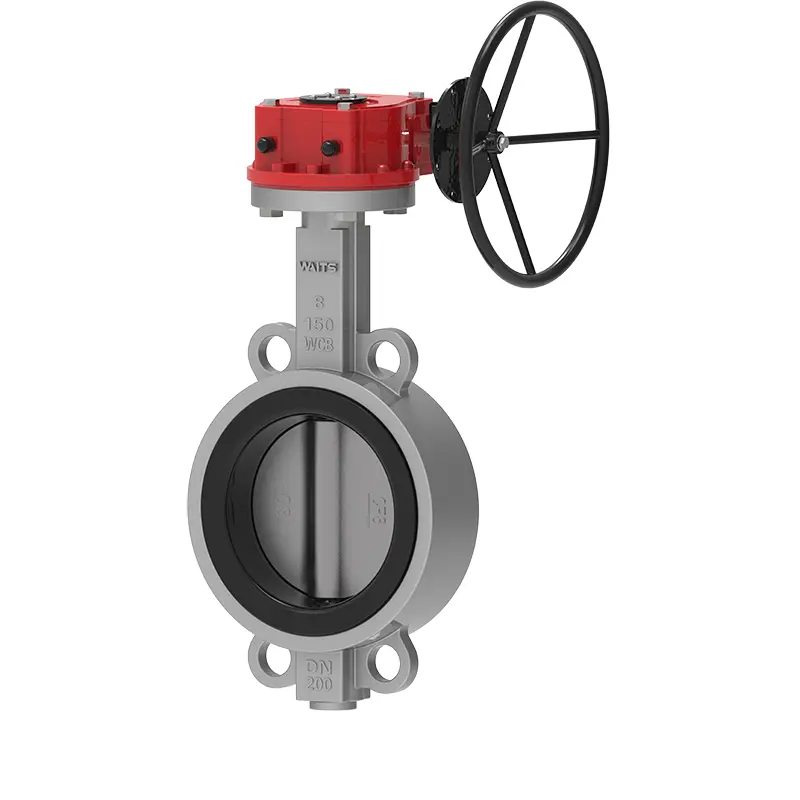

صمام فراشة الويفر الناعم جالس

Waits هي شركة مصنعة ومورد صمام كبير يمكن أن توفر لك صمام فراشة الويفر الناعم. يستخدم هذا الصمام مقعد صمام مطاطي ، ويفضل أن يكون مطاطًا طبيعيًا عالي الجودة ، والذي يمكن أن يصل إلى شهادة من الدرجة الغذائية. لديها تطبيق ممتاز في مصنع المصدر المصدر لللبن في نيوزيلندا ونبات تحلية تحلية إسرائيل.

إرسال استفسار

وصف المنتج

يحتوي صمام الفراشة الويفر الناعم من Witts على التصميمات التالية أثناء التصميم والإنتاج ، وتم تحسينه من حيث الأداء:
مطاط مرن مرن مرن
يبلغ المحتوى المطاطي لمقعد صمام EPDM 50 ٪ ، وقد تم اختباره لأكثر من 10000 مرة في اختبارات فتح وإغلاق المحاكاة دون تسرب.
الشاطئ A صلابة/درجة 72 ± 3200 ٪ من الإجهاد الشد/MPa≥6 ، قوة الشد MPA≥15 ، استطالة عند الكسر/٪ ≥350 ، تشوه دائم عند الكسر/٪ ≦ 10 ، قوة المسيل للدموع/kn.m-1≥35 ، الضغط الدائم (70 ℃*22H ، معدل الانسحاب 25 ٪)/٪ ≦ 20.
بالمقارنة مع مقعد الصمام الضيق الحافة ، فإن مقعد الصمام الواسع ذو الحواف العريضة لديه سطح تلامس أوسع مع شفة خط الأنابيب ، بقطر حوالي 20 مم ، وأداء ختم أفضل للتثبيت.
2- يتم توصيل لوحة الفراشة وعمود الصمام بدون دبابيس ، والتي يمكن أن تتجنب تمامًا التسرب والتآكل الناجم عن تثبيت المسامير. من السهل فصل عمود الصمام ، وهو مريح لاستبدال مقعد الصمام.
3-تم تجهيز جسم الصمام بجهاز مضاد للبطء ، وهو أفضل وأكثر أمانًا في خط الأنابيب.

معايير التنفيذ

التصميم معيار	API 609 ، EN 593 ، BS5155 ، Gost
نهاية المعيار	معايير التنفيذ ANSI B16.1 CL. 125 رطل و B16.5 Cl. 150 رطل من 2501 PN6/PN10/PN16/، EN 1092 PN6 و PN10 و PN16 كـ 2129 الجدول D و E BS 10 Table D و E MSS SP44 CL. 150 رطل Awwa C207 150lb ISO 2531 PN6 و PN10 و PN16 ISO 7005 PN6 و PN10 و PN16
التفتيش والاختبار	API 598 ، ISO 5208 ، EN 12266-1 ، Gost
وجها لوجه	API 609 ، EN 558 ، ISO 5752 ، MSS SP 67 ، DIN 3202
شفة أعلى	ISO 5211

طلب

درجة حرارة التشغيل	-45 ℃ ~ 150 ℃
مقاس	2 "-80" ، DN50-DN2000
ضغط العمل / CWP	16bar 10bar
صدَفَة	24bar 15bar
ختم	18BAR 10BAR
اختبار الهواء	6BAR 6BAR
بيئة التشغيل	المعالجة الكيميائية لنظام الصابورة و bilge نباتات تحلية المياه ، منصات الحفر ، مياه الشرب مسحوق جاف والطعام والمشروبات ومحطات الغاز صناعة التعدين HAVC ، صناعة الورق ، معالجة الرمال ، مياه البحر ، صناعة السكر مياه الصرف الصحي المعالجة بالمياه الفنية الحرارية
المشغل	رافعة ، ترس ، كهربائي ، هوائي ، إلخ.
مادة الجسم	الحديد الزهر ، الحديد الدكتايل ، الصلب الكربوني ، الفولاذ المقاوم للصدأ ، البرونز ، إلخ.
القرص	الحديد الزهر الدكتايل الحديد الكربون الفولاذ المقاوم للصدأ الفولاذ المقاوم للصدأ
ينبع	2CR13 F304 F316 F51 F53 MONEL K500
مقعد	Buna NBR EPDM VITON PTFE HEPDM NEOPRENE HYPARON RUBBER

ميزات الأداء

1.
2. الهيكل بسيط ومضغوط ، مع فتحة التشغيل والإغلاق 90.
3. عزم الدوران العمل صغير ، لتوفير المخاض والضوء.
4. من حيث أداء الختم ، فإن تسرب اختبار الغاز هو صفر ، وهو مضمون للغاية.
5. يمكن اختيار مواد مكونة مختلفة وتطبيقها على الوسائط المختلفة.
6. تميل خصائص التدفق إلى أن تكون خطية ، وأداء التعديل جيد.
7. يمكن أن يصل عدد اختبارات الفتح والإغلاق إلى عشرات الآلاف من المرات ، وحياة الخدمة طويلة.
