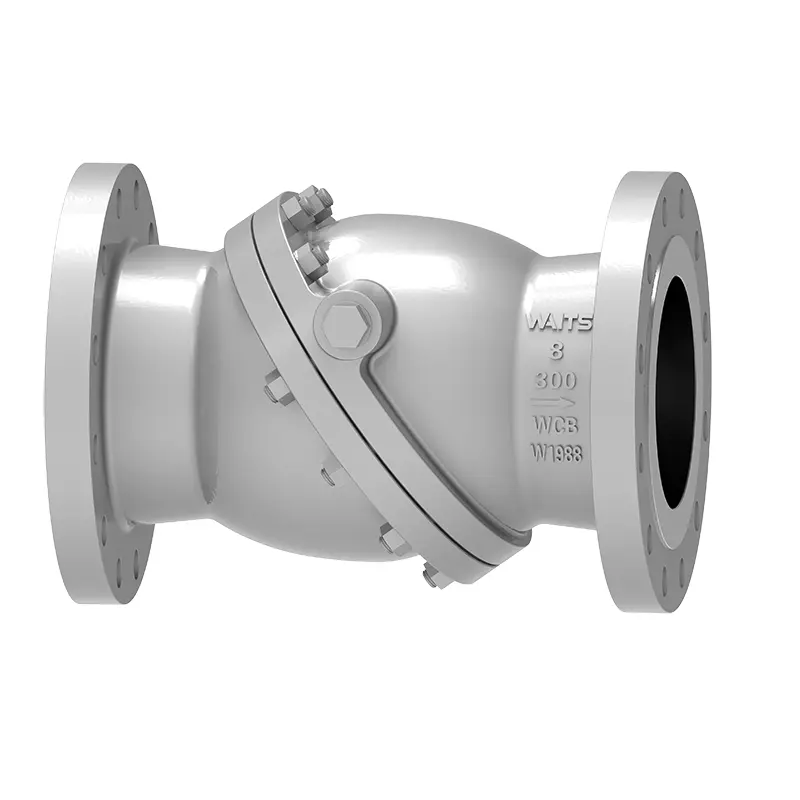

صمام فحص القرص المائل

يعد صمام فحص القرص المائل منتجًا عالي الجودة ومتينًا من Waits Valve. باعتبارنا مصنعًا محترفًا للصمامات، فإن التكنولوجيا ومعدات الإنتاج لدينا تواكب المستوى المتقدم للصناعة في الوقت الفعلي. بعد التحديث والفحص الكامل، يمكن إغلاق المنتج بسرعة، ويمكن لقرص الصمام أن يصل بسرعة إلى موضع مقعد الصمام، مما يقلل من ظاهرة التأثير.

إرسال استفسار

وصف المنتج

صمام فحص القرص المائل هو صمام فحص غير تصادمي. ميزتها الرئيسية هي التغلب على التأثير والمطرقة المائية الناتجة عن صمام فحص التأرجح وصمام فحص الرفع وتحقيق التشغيل بدون تأثير.

معايير التنفيذ

معايير التصميم	BS1868، API6D، API594
معايير شفة	أسم B16.5، أسم B16.25،
طرق الاتصال	RF.RTJ.BW
الاختبار والقبول	API598، API 6D
الطول الهيكلي	API6D / أسم B16.10،
مستويات الضغط ودرجة الحرارة	أسم B16.34 、
تصميم مضاد للتآكل	نيس السيد 0103، نيس السيد 0175.ISO15156

طلب

مقاس	NPS 2"~ NPS 36" DN50 ~ DN900
نطاق الضغط	CL150 ~ CL600 PN10 ~ PN100
نطاق درجة الحرارة	-29 درجة مئوية ~ +545 درجة مئوية
نطاق التطبيق	إنها مناسبة لمختلف الوسائط مثل الماء وزيت البخار وحمض النيتريك وحمض الأسيتيك والوسائط المؤكسدة القوية وما إلى ذلك.
جسم الصمام	المطروقات ： A105، A182 F304، F304L، F316، F316L، F51، F53، B148، A350 LF2، LF3، LF5، المسبوكات: A216 WCB، CF3، CF8، CF3M، CF8M، 4A، 5A، C95800، LCB، LCC، LC2
لوحة صمام	المطروقات: A105، A182 F304، F304L، F316، F316L، F51، F53، B148، A350 LF2، LF3، LF5، مونيل، المسبوكات: A216 WCB، CF3، CF8، CF3M، CF8M، 4A، 5A، C95800، LCB، LCC، LC2
مقعد الصمام	مادة الجسم، 13CR، الفولاذ المقاوم للصدأ 304/316، المونيل، كربيد الأسمنت، سبيكة 20، سبائك النحاس، إلخ.
ساق الصمام	A182 F6a، 17-4PH، F304 F316، F51، ...

ميزات الأداء

يستخدم صمام فحص القرص المائل أقراصًا مزدوجة لامركزية في التصميم والتصنيع، ومقعد الصمام عبارة عن مقعد صمام معدني مرن قليلاً، والذي يمكن أن يضمن أداء الختم للصمام أثناء التشغيل. يساعد قرص الفراشة على الفتح بسرعة ويتمتع بمتانة قوية، مما يطيل عمر الخدمة بشكل فعال، مما يوفر تكاليف الصيانة والاستبدال، ويتميز بمقاومة تدفق منخفضة وأداء ممتاز.
