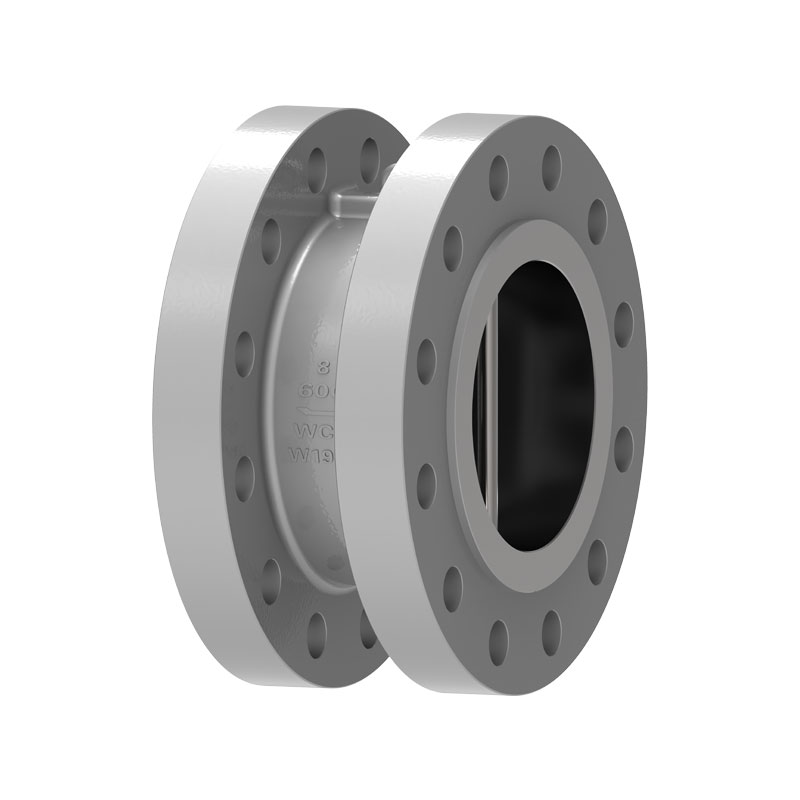

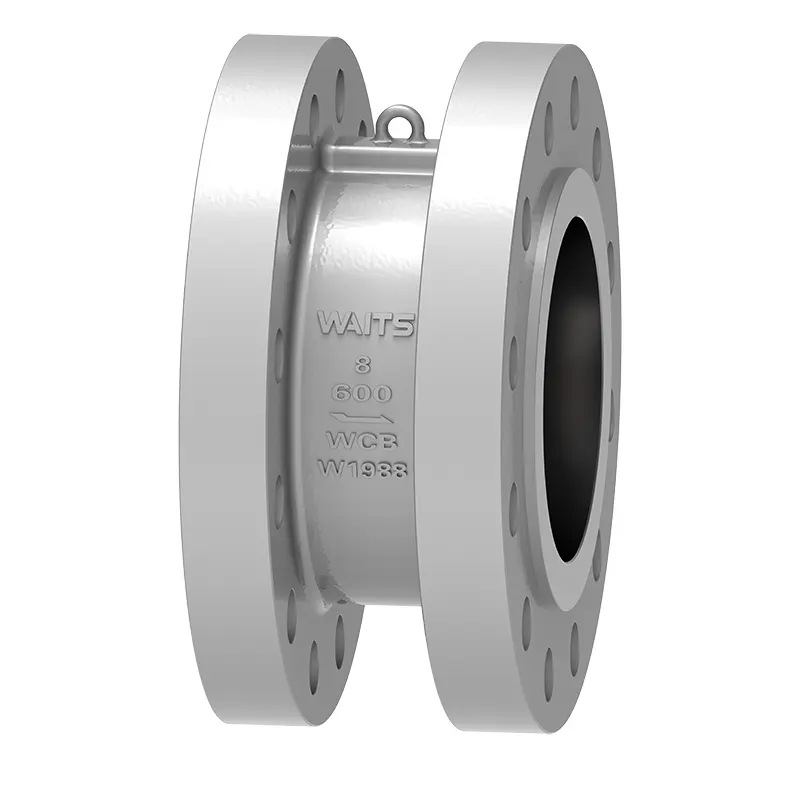

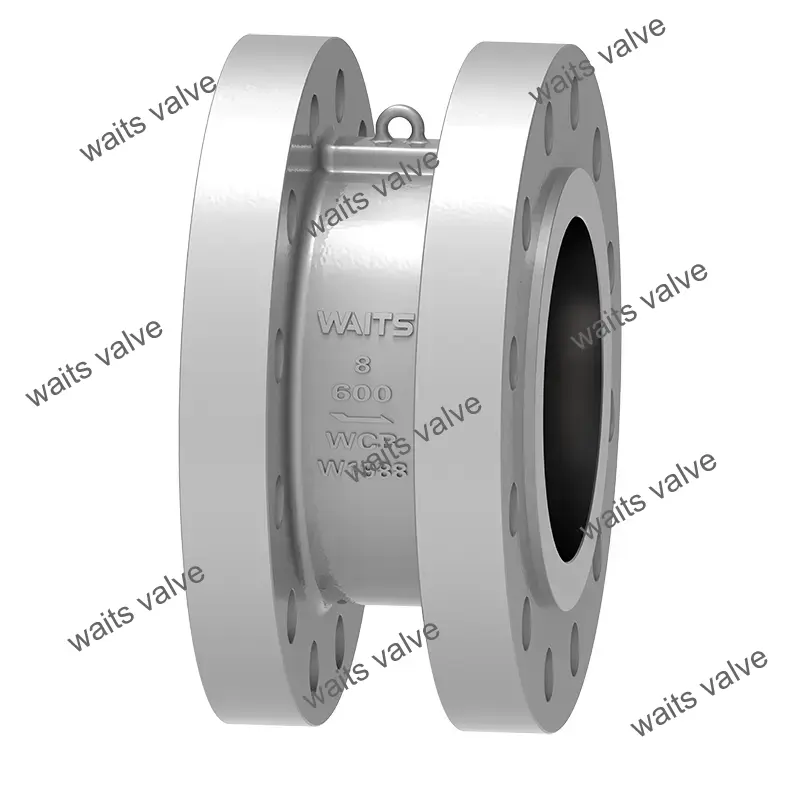

صمام فحص مزدوج اللوحة

باعتبارها شركة تصنيع صمامات محترفة، يمكن لـ Waits دعم إنتاج صمامات فحص مزدوجة اللوحة مخصصة لتلبية احتياجات العملاء المختلفين بشكل أفضل. فيما يتعلق بالختم، يمكن أن يكون صمام عدم الرجوع هذا في أشكال مختلفة مثل المطاط، PTFE، والجسم. يمكن أن يلبي التخصيص معايير مختلفة مثل API/DIN/JIS وفقًا لاحتياجات العملاء.

إرسال استفسار

وصف المنتج

لوحة الفراشة لصمام الفحص ذو اللوحة المزدوجة عبارة عن نصف دائرة، وقرص الصمام المحمل بنابض معلق على الدبوس الرأسي المركزي. عندما يتم فتح الصمام، تكون القوة المجمعة للسائل في مركز سطح ختم قرص الصمام، وتكون نقطة عمل قوة دعم الزنبرك في مركز سطح قرص الصمام، بحيث يكون جذر الصمام يتم فتح القرص أولاً، وبالتالي تجنب تآكل سطح الختم الذي يحدث عند فتح قرص الصمام الخاص بالصمام التقليدي القديم، وتحسين المتانة بشكل فعال.
عندما يتباطأ معدل التدفق، تحت تأثير قوة رد فعل زنبرك الالتواء، يقترب قرص الصمام تدريجيًا من مقعد الصمام، ويدخل صمام الفحص المزدوج اللوحة مرحلة الإغلاق البطيء. عندما يتدفق السائل للخلف، فإن العمل المشترك لقوة قرص الصمام وقوة رد فعل زنبرك الالتواء يزيد من إغلاق قرص الصمام وفقًا لذلك، مما يدخل مرحلة الإغلاق السريع. وهذا يقلل بشكل فعال من تأثير المطرقة المائية ويقلل من ضرر المطرقة المائية. عند الإغلاق، يؤدي عمل نقطة قوة الزنبرك إلى إغلاق الجزء العلوي من قرص الصمام أولاً، مما يمنع جذر قرص الصمام من العض.

معايير التنفيذ

معايير التصميم	API594، API6D، ASME B16.34
معايير شفة	ASME B16.5، DIN2543~2548، API 605، ASME B16.47، MSS SP-44، ISO7005-1.
طرق الاتصال	نوع الرقاقة، نوع الفلنجة، نوع العروة،
الاختبار والقبول	API598، أبي 6D،
الطول الهيكلي	API594، API6D، DIN3202
مستويات الضغط ودرجة الحرارة	أسم B16.34، DIN2401
تصميم مضاد للتآكل	نيس السيد 0103، نيس السيد 0175.ISO15156

طلب

مقاس	NPS 2"~ NPS 60" DN50 ~ DN1500
نطاق الضغط	CL150 ~ CL2500 PN10 ~ PN420
نطاق درجة الحرارة	；-196 درجة مئوية ~ +600 درجة مئوية
نطاق التطبيق	إنها مناسبة لمختلف الوسائط مثل الماء وزيت البخار وحمض النيتريك وحمض الأسيتيك والوسائط المؤكسدة القوية وما إلى ذلك.
جسم الصمام	المطروقات: A105، A182 F304، F304L، F316، F316L، F51، F53، B148، A350 LF2، LF3، LF5، مونيل، المسبوكات: A216 WCB، CF3، CF8، CF3M، CF8M، 4A، 5A، C95800، LCB، LCC، LC2
لوحة صمام	المطروقات: A105، A182 F304، F304L، F316، F316L، F51، F53، B148، A350 LF2، LF3، LF5، مونيل، المسبوكات: A216 WCB، CF3، CF8، CF3M، CF8M، 4A، 5A، C95800، LCB، LCC، LC2
مقعد الصمام	مادة الجسم، 13CR، الفولاذ المقاوم للصدأ 304/316، المونيل، كربيد الأسمنت، سبيكة 20، سبائك النحاس، إلخ.
ساق الصمام	A182 F6a، 17-4PH، F304 F316، F51، ...

ميزات الأداء

1. يتكون صمام عدم الرجوع ذو اللوحة المزدوجة من جسم الصمام، قرص الصمام، عمود الصمام والزنبرك، إلخ. إنه يعتمد اتصال من نوع المشبك وهيكل مدمج.
2. لوحة الفراشة عبارة عن دائرتين نصف دائريتين، ويتم استخدام الزنبرك لإعادة الضبط القسري. يمكن لحام سطح الختم بمواد مقاومة للاهتراء أو تبطينه بالمطاط. لديها نطاق واسع من الاستخدام وختم موثوق.
3. شوط إغلاق قرص الصمام قصير، وهو محمل بنابض، مع سرعة إغلاق سريعة، مما يمكن أن يقلل من ظاهرة المطرقة المائية.
4. إنها مناسبة للمناسبات ذات مساحة التثبيت المحدودة، ويمكن استخدامها لخطوط الأنابيب الأفقية أو العمودية.
5. يمكن تطبيقه على الوسائط المختلفة مثل الماء، زيت البخار، حمض النيتريك، حمض الأسيتيك، وسط مؤكسد قوي، إلخ.
