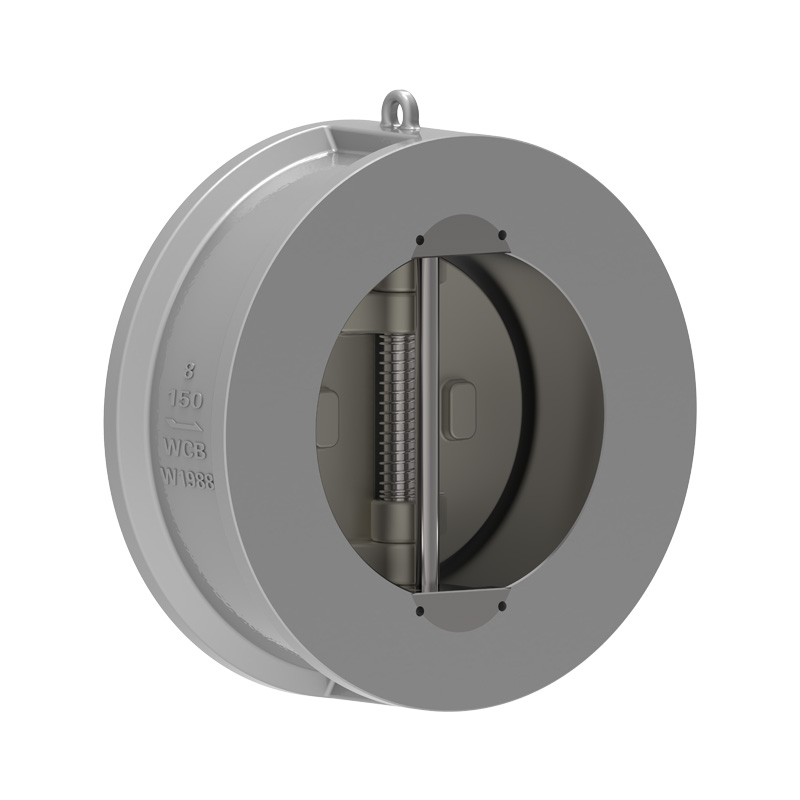

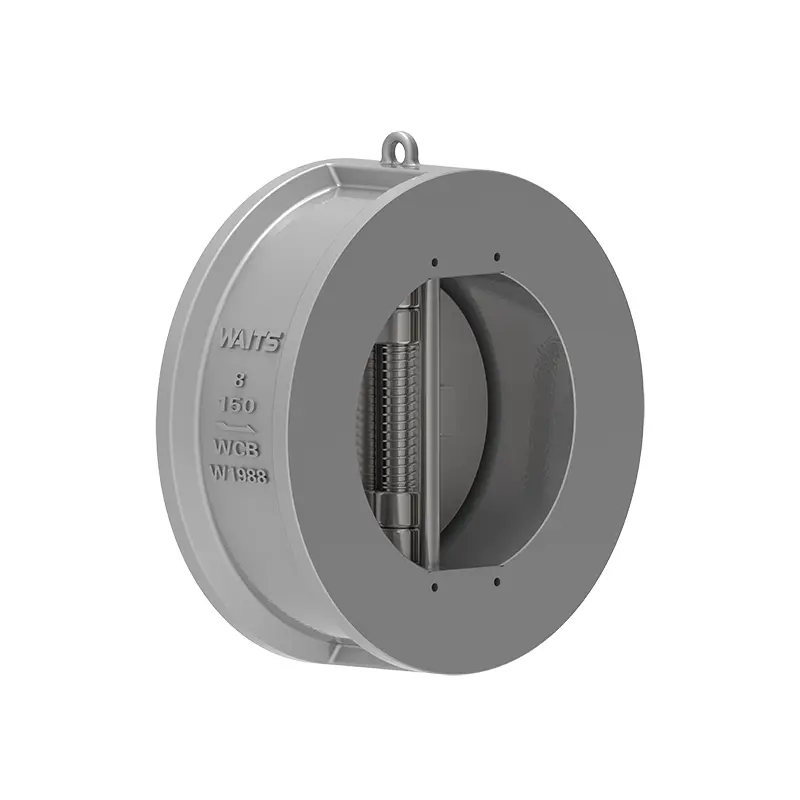

صمام فحص ذو لوحة مزدوجة ذو ختم ناعم

لوحة الفراشة لصمام الفحص المزدوج ذو الختم الناعم عبارة عن نصف دائرة، مع قرص بنابض معلق على دبوس عمودي مركزي.
عندما يتم فتح الصمام، تكون القوة المجمعة للسائل في مركز سطح ختم القرص، وتقع نقطة عمل قوة دعم الزنبرك التي تعمل كرد فعل في مركز سطح القرص، بحيث يتم فتح جذر القرص أولاً. يؤدي هذا إلى تجنب تآكل سطح الختم الذي يحدث عند فتح القرص في الصمام التقليدي القديم، ويزيد من متانة ختم الصمام.
عندما يتباطأ معدل التدفق، تحت تأثير قوة رد فعل زنبرك الالتواء، يقترب القرص تدريجيًا من مقعد الصمام ويدخل مرحلة الإغلاق البطيء للصمام. عندما يتدفق السائل للخلف، ستعمل قوته على القرص وقوة رد فعل زنبرك الالتواء معًا، وسيزداد إغلاق القرص وفقًا لذلك، ويدخل في مرحلة الإغلاق السريع. الغرض من هذا التصميم هو تقليل ظاهرة المطرقة المائية، وتقليل ضرر المطرقة المائية، وإطالة عمر الخدمة بشكل أفضل. عند الإغلاق، تؤدي نقطة قوة الزنبرك إلى إغلاق الجزء العلوي من القرص أولاً، مما يمنع الجذر من العض ويحسن متانة سطح إغلاق الصمام.

معايير التنفيذ

طلب

ميزات الأداء

1. تشتمل مكونات صمام الفحص المزدوج ذو الختم الناعم على جسم الصمام، قرص الصمام، عمود الصمام، الزنبرك وأجزاء أخرى، والتي تكون متصلة عن طريق نوع التثبيت ولها هيكل مدمج.
2. تتكون لوحة الفراشة للصمام من دائرتين نصف دائريتين وتضطر إلى العودة بواسطة زنبرك. يمكن أن يكون سطح الختم مصنوعًا من مادة مقاومة للاهتراء على الجسم أو مبطنة بالمطاط. لديها مجموعة واسعة من الاستخدامات وختم موثوق.
3. قرص الصمام لديه شوط إغلاق قصير ويتم تحميله بنابض، مع حركة حساسة وسرعة إغلاق سريعة، مما يقلل بشكل كبير من المطرقة المائية.
4. لأن صمام الفحص ذو اللوح المزدوج ذو الختم الناعم لديه هيكل مدمج، حجم صغير، وزن خفيف، وسهل التركيب، فهو مناسب للاستخدام في الحالات التي تكون فيها مساحة التثبيت محدودة. يمكن استخدامه في الأنابيب الأفقية أو الرأسية.
5. ينطبق على الماء وزيت البخار وحمض النيتريك وحمض الأسيتيك والوسائط المؤكسدة القوية والوسائط الأخرى.
