وصف المنتج

صمام الانتظار ذو الجودة العالية المبطن بـ PTFE يعتمد الصمام الكروي ثلاثي الاتجاهات‌‌ تصميمًا ثلاثي الاتجاهات متعدد الوظائف وبطانة PTFE مقاومة للتآكل. من خلال تصميمنا الدقيق، غالبًا ما يتمتع جسم الصمام هذا بالتحكم الدقيق في السوائل! يدعم Waits Valve الخدمات الشخصية الأساسية مثل نقش الشعار وتخصيص التغليف. إذا كنت بحاجة إلى هذه الخدمات، فلا تتردد في الاتصال بنا!

يتمتع الصمام الكروي ثلاثي الاتجاه المبطن بـ PTFE‌‌ بمزايا "البطانة المقاومة للتآكل + الهيكل المرن ثلاثي الاتجاهات"، والذي يمكن أن يحل مشكلة التحكم في السوائل متعددة الأنابيب في البيئات شديدة التآكل ويبرز في الأنظمة المعقدة التي تتطلب تبديلًا متكررًا لاتجاهات التدفق. تكمن قيمتها الأساسية في توفير بديل فعال من حيث التكلفة لصمامات السبائك التقليدية المقاومة للتآكل مع تلبية المتطلبات المتنوعة مثل النظافة العالية ومقاومة درجات الحرارة ومقاومة الضغط. عند الاختيار، من الضروري النظر بشكل شامل في عوامل مثل خصائص الوسائط، ومتطلبات اتجاه التدفق، ومعلمات التشغيل، وإعطاء الأولوية لتوافق مواد البطانة، وأنواع الختم، وطرق القيادة، بحيث يمكن للنظام أن يعمل بأمان وموثوقية.

صمام كروي ثلاثي الاتجاه مبطن بـ PTFE‌‌ هو صمام كروي ثلاثي الاتجاه من النوع T أو صمام كروي ثلاثي الاتجاه من النوع L مع بطانة FEP PTFE PFA كاملة. يتميز الصمام الكروي ثلاثي الاتجاه المبطن FEP PTFE PFA بثبات كيميائي عالي للغاية ويمكن استخدامه في أي وسائط شديدة التآكل. يمكن تقسيم الصمام الكروي إلى هيكلين: ثنائي الاتجاه (ثنائي الاتجاه) وثلاثي الاتجاه (ثلاثي الاتجاهات)، مع مقاومة صغيرة للسوائل، وسرعة فتح وإغلاق سريعة، وهيكل بسيط.

التفاصيل:

1. الصمام الكروي ثلاثي الاتجاهات المبطن بـ PTFE يستخدم بطانة FEP، PTFE أو PFA، والتي تتميز بثبات كيميائي عالي للغاية ويمكن استخدامها لأي وسائط شديدة التآكل باستثناء "المعادن القلوية المنصهرة والفلور العنصري"؛

2. يعتمد الصمام الكروي ثلاثي الاتجاه المبطن FEP PTFE PFA هيكل الكرة العائمة بالحجم الكامل، ويمكن إغلاق الصمام دون تسرب في نطاق الضغط بأكمله، وهو أكثر ملاءمة لتنظيف وصيانة أنظمة خطوط الأنابيب؛

3. يتم صب الكرة والساق لأجزاء الفتح والإغلاق (مشكلتين) كقطعة واحدة، مما يلغي إمكانية خروج ساق الصمام الكروي PFA المبطن بقطر كامل من PTFE من الأجزاء المضغوطة بسبب تغيرات الضغط، مما يضمن بشكل أساسي سلامة الاستخدام الهندسي؛

4. الهيكل مدمج ومعقول، ومساحة التجويف الداخلي للصمام الكروي ثلاثي الاتجاهات المبطن FEP PTFE PFA هي الأصغر، مما يقلل من الاحتفاظ بالوسيط. بالإضافة إلى ذلك، فإن عملية التشكيل الخاصة تجعل سطح الختم كثيفًا، والجمع بين حشو PTFE المتعرج يجعل الصمام يحقق عدم التسرب؛

5. يمكن للهياكل المكونة من قطعتين وثلاث قطع أن تتكيف مع متطلبات أنظمة الأنابيب المختلفة وظروف العمل. يسمح الصمام الكروي المكون من ثلاث قطع بفصل جسم الصمام الرئيسي عن جانبي جسم الصمام، مما يحقق الاستبدال والصيانة السريعة عبر الإنترنت.

6. وضع التشغيل للصمام الكروي ثلاثي الاتجاه المبطن FEP PTFE PFA: يدوي، محرك تروس دودي، هوائي، كهربائي

7. إن وصلة جسم الصمام من المعدن إلى المعدن تحمي بطانة القفل من التلف الناتج عن القوى الخارجية.

8. جهاز التأريض المضاد للكهرباء الساكنة يمنع تراكم الكهرباء الساكنة.

9. لوحة التركيب العلوية ISO 5211 لسهولة التشغيل.

معايير التنفيذ - الصمام الكروي ثلاثي الاتجاهات المبطن بـ PTFE‌‌
معايير التصميم	أبي 6D / أبي 608، BS5351
شفة القياسية	أسم B16.5/ أسم B16.47-أ/ب /EN1092-1/2
طرق الاتصال	الترددات اللاسلكية
الاختبار والقبول	API 598، EN12266
الطول الهيكلي	API6D/ASME B16.10/EN558
تقييمات الضغط ودرجة الحرارة	أسم B16.34
اختبار مقاومة للحريق	/
معايير تسرب منخفضة	آيزو 15848-1، أبي 622
تصميم مضاد للتآكل	نيس مر 0175
التطبيق-صمام كروي ثلاثي الاتجاه مبطن بـ PTFE‌‌
مقاس	NPS1"~ NPS 6" DN25~ DN150
نطاق الضغط	PN16~PN40(1.6~4.0MPa)
نطاق درجة الحرارة	PTFE-20 درجة مئوية ~ +180 درجة مئوية
نطاق التطبيق	تنطبق على صناعات مثل البتروكيماويات والتكرير ومحطات الطاقة والصلب وأشباه الموصلات والإلكترونيات الضوئية والإلكترونيات والتكنولوجيا الكيميائية والكيميائية الحيوية والأغذية وصناعة الورق والطلاءات ومعالجة المياه وما إلى ذلك.
وضع القيادة	ناقل الحركة الهيدروليكي والهوائي والكهربائي واليدوي والدودي.
جسم الصمام/غطاء الصمام	المطروقات: A105، A182 F304، F304L، F316، F316L، F51، F53، B148، A350 LF2، LF3، LF5، مبطنة بـ PTFE المسبوكات: DI A216 WCB، CF3، CF8، CF3M، CF8M، 4A، 5A، C95800، LCB، LCC، LC2، مبطنة بـ PTFE
سطح الختم	بتف
ساق الصمام	‌A182-F6a-F304-F316-F51 17-4PH/XM-19 ...
كرة	A105، A182 F304، F304L، F316، F316L، F51، F53، B148، A350 LF2، LF3، LF5، مبطن بـ PTFE
حشو	جرافيت الأسبستوس، الجرافيت المرن، متعدد رباعي فلورو إيثيلين، سبائك ذات أساس حديدي

ميزات المنتج

1. مقاومة استثنائية للتآكل

نادرًا ما تتفاعل بطانة البلاستيك الفلوري مع الأحماض القوية (مثل حمض الكبريتيك وحمض الهيدروكلوريك) أو القلويات القوية (مثل هيدروكسيد الصوديوم) أو المؤكسدات القوية (مثل الماء الملكي) أو المذيبات العضوية، مما يحل مشكلة تآكل الصمامات المعدنية التقليدية.

2. التحكم في التدفق المرن

صمام كروي ثلاثي الاتجاه من النوع L: يربط فقط خطي أنابيب عموديين (على سبيل المثال، A→B أو A→C) لتبديل الاتجاه، غير قادر على توصيل ثلاث قنوات في وقت واحد.

صمام كروي ثلاثي الاتجاه من النوع T: يمكنه إجراء ثلاث قنوات في وقت واحد (على سبيل المثال، A→B+C أو A+B→C) لتحقيق تحويل السوائل أو الخلط، وهو مناسب لأنظمة خطوط الأنابيب المعقدة التي تتطلب تبديل متعدد الاتجاهات.

3. أداء الختم العالي ومقاومة التدفق المنخفض

تتناسب الكرة بإحكام مع المقعد البلاستيكي الفلوري لمنع تسرب الوسائط المسببة للتآكل.

تصميم قناة مباشرة مع معامل مقاومة تدفق منخفض (قيمة Cv عالية)، ومناسب لمعدل تدفق مرتفع أو وسائط جسيمية (ملاحظة: يجب مراعاة مقاومة تآكل البطانة).

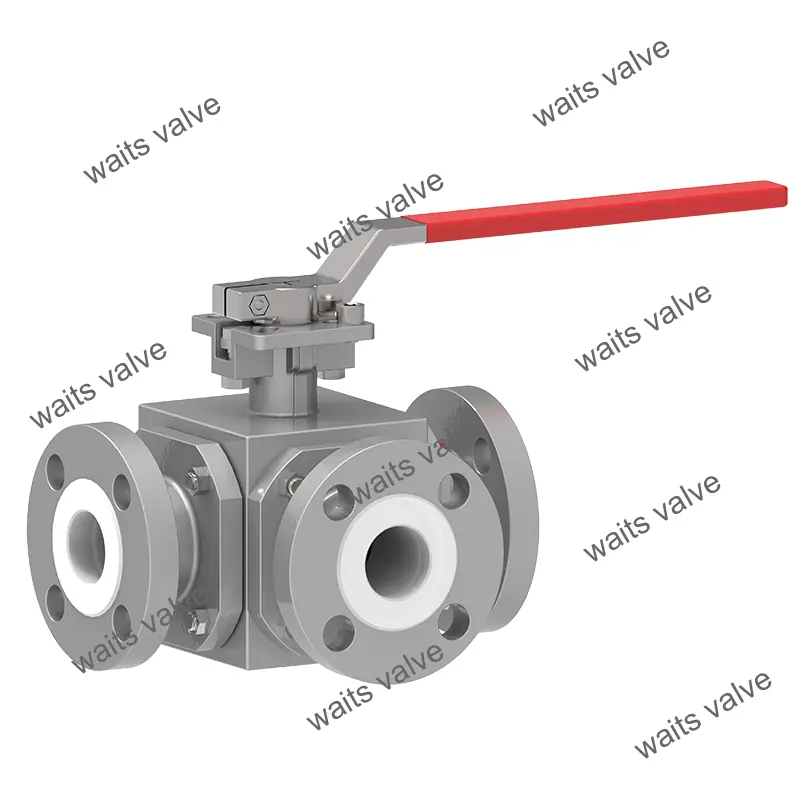

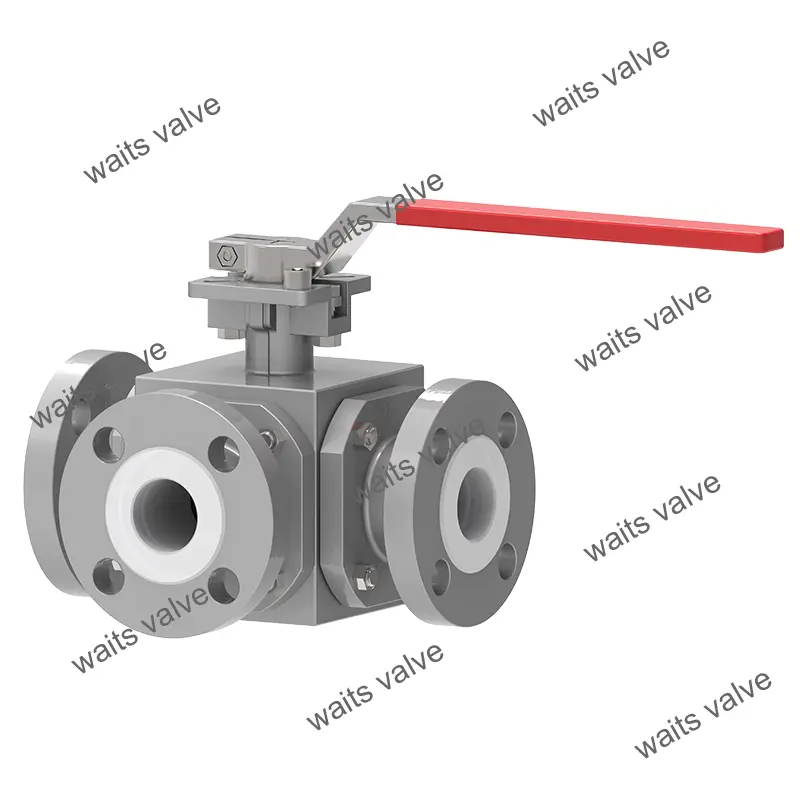

Ptfe Lined Three Way Ball Valve
