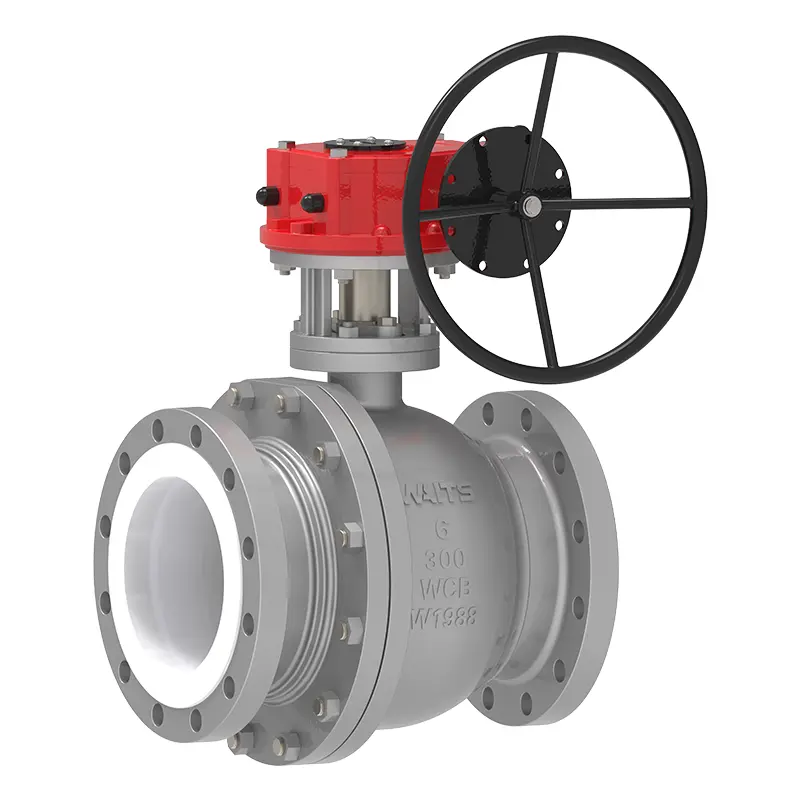

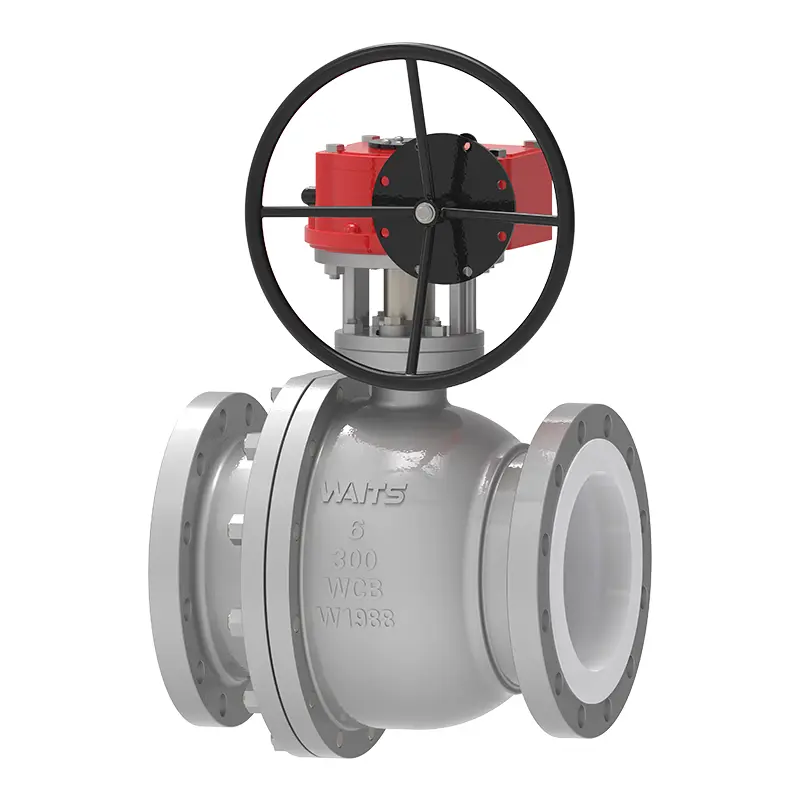

صمام كروي مبطن بـ PTFE

Waits Valve هو المورد المحترف للصمام الكروي المبطن Gear PTFE في الصين. يتميز منتجنا بدقة نقل تروس صلبة، وبطانة PTFE مقاومة للتآكل، والهيكل متين، والختم جيد جدًا، والذي يمكن أن يحقق التحكم الفعال في التدفق في البيئات الصناعية القاسية! تعمل عمليات الشراء واسعة النطاق لشركة Waits Valve على تقليل تكلفة المواد الخام.

إرسال استفسار

وصف المنتج

صمام الانتظار عالي الجودة Gear PTFE Lined Ball Valve هو صمام يتم تشغيله بواسطة آلية تروس. يمكن أن يحقق ناقل الحركة التباطؤ وتضخيم عزم الدوران، ويمكن تشغيله بسهولة بواسطة عجلة يدوية أو مشغل. إنها مناسبة بشكل خاص للعيارات الكبيرة أو مناسبات الضغط العالي، مما يوفر المزيد من القوى العاملة ويسهل التحكم عن بعد مقارنة بالصمامات الكروية اليدوية. عادةً ما يتم إغلاق المقعد الكروي والصمام بمواد معدنية أو غير معدنية (مثل PTFE، وختم معدني صلب)، مع ختم موثوق به، ومقاومة تدفق منخفضة وفتح/إغلاق سريع. يستخدم على نطاق واسع في صناعات مثل المواد الكيميائية والصيدلانية والغذائية وحماية البيئة.

يحتوي الصمام الكروي المبطن Gear PTFE على قناة تدفق مستقيمة لتحقيق إغلاق إيجابي مع تقليل انخفاض الضغط واضطراب السوائل. نظرًا لأن الكرة مستقلة عن الجذع، فيمكنها التحرك بحرية على طول محور الصمام في الوضع المغلق، ولكن لا يمكنها الدوران بالنسبة إلى الجذع. عندما يتم تطبيق ضغط الخط على الكرة في الحالة المغلقة، تتحرك الكرة قليلاً نحو الأسفل للحفاظ على الاتصال مع المقعد السفلي، وبالتالي تحقيق الختم الأساسي.

عادةً ما يتم تثبيت الصمامات الكروية المبطنة بغض النظر عن اتجاه التدفق وهي مناسبة تمامًا للإنتاج الآلي نظرًا لمنصات التثبيت الخاصة بها وفقًا لمعايير ISO.

سمات:

1. ختم جذعي منخفض الانبعاثات

يتم تحقيق انبعاثات منخفضة بفضل حلقات التعبئة PTFE الصلبة المضغوطة مسبقًا وحشوة التعبئة القابلة للتعديل. نظرًا لأن الكرة يمكن أن تتحرك بشكل مستقل عن الجذع في الوضع المغلق، يتم التخلص من الأحمال الجانبية الناتجة عن الضغط على ختم الجذع، مما يوفر ختمًا ممتازًا للساق حتى بعد آلاف الدورات.

2. جذع مقاوم للانفجار

يتميز صمام الكرة المبطن Gear PTFE بتصميم جذعي فعال لا ينفجر.

3. جهاز مضاد للكهرباء الساكنة

يتم تحقيق الاتصال المضاد للكهرباء الساكنة بين الجذع والجسم عن طريق الزنبركات.

4. مقعد صمام التعويض الذاتي

تم تصميم مقعد الصمام ليوفر دائمًا إحكامًا موثوقًا به مع الحد الأدنى من عزم دوران التشغيل، بغض النظر عن الضغط المرتفع أو المنخفض.

5. البطانة

بطانة PFA نقية، مثبتة داخل الصمام، مناسبة لتطبيقات التفريغ.

معايير التنفيذ - الصمام الكروي المبطن بـ PTFE
معايير التصميم	أبي 6D / أبي 608، BS5351
شفة القياسية	أسم B16.5/ أسم B16.47-أ/ب /EN1092-1/2
طرق الاتصال	الترددات اللاسلكية
الاختبار والقبول	API 598، EN12266
الطول الهيكلي	API6D/ASME B16.10/EN558
تقييمات الضغط ودرجة الحرارة	أسم B16.34
اختبار مقاومة للحريق	/
معايير تسرب منخفضة	آيزو 15848-1، أبي 622
تصميم مضاد للتآكل	نيس مر 0175
التطبيق-صمام الكرة المبطن PTFE
مقاس	NPS 2″~ NPS 12″ DN50~ DN300
نطاق الضغط	PN16~PN40(1.6~4.0MPa)
نطاق درجة الحرارة	PTFE-20 درجة مئوية ~ +180 درجة مئوية
نطاق التطبيق	نقل المحاليل الحمضية والقلوية، والتحكم في المفاعلات الكيميائية، ومعالجة مياه الصرف الصحي/مياه الصرف الصحي، والأدوية، ومياه البحر، وما إلى ذلك.
وضع القيادة	دُودَة
جسم الصمام/غطاء الصمام	المطروقات: A105، A182 F304، F304L، F316، F316L، F51، F53، B148، A350 LF2، LF3، LF5، مبطنة بـ PTFE المسبوكات: DI A216 WCB، CF3، CF8، CF3M، CF8M، 4A، 5A، C95800، LCB، LCC، LC2، مبطنة بـ PTFE
سطح الختم	بتف
ساق الصمام	‌A182-F6a-F304-F316-F51 17-4PH/XM-19 ...
كرة	A105، A182 F304، F304L، F316، F316L، F51، F53، B148، A350 LF2، LF3، LF5، مبطن بـ PTFE
حشو	جرافيت الأسبستوس، الجرافيت المرن، متعدد رباعي فلورو إيثيلين، سبائك ذات أساس حديدي
