PTFE صمام البوابة

Waits Valve هو مورد صمام Gate المبطن بشكل جيد ومصمم جيدًا. نحتفظ بتقارير شهادة ISO9001 وتقارير تفتيش مصنع الطرف الثالث ، ونقدم شهادات منشأ واضحة وتقارير مادية وغيرها من المستندات الأساسية. أعتقد أنه مع خبرتنا التي تزيد عن 30 عامًا في تصنيع الصمامات والتصدير ، نحن مؤهلين لأن نكون شريكك!

إرسال استفسار

وصف المنتج

WATS VALVE عالية الجودة PTFE صمام البوابة هو صمام مقاوم للتآكل الذي تصطف جسم الصمام وقرص الصمام ومقعد الصمام مع الفلوروباستيك (PTFE) على الجدار الداخلي. يتم استخدامها بشكل أساسي للتحكم في خطوط الأنابيب في الوسائط المسببة للتآكل مثل الأحماض القوية والقلويات القوية. تجعل مقاومة التآكل من الفلوروبوليتات الصمامات البوابة المبطنة بالفلور معدات الإغلاق الأساسية في أنظمة خطوط أنابيب الوسائط المتآكلة للغاية. ومع ذلك ، يقتصر أدائه على درجة الحرارة والضغط والوسائط ، ويجب اختياره بشكل معقول وفقًا لظروف عمل محددة.

يتم استخدام صمامات البوابة المبطنة من PFA's Valve أو PFA بشكل رئيسي في الصناعة الكيميائية ،

مثل حمض الكبريتيك ، القلويات ، إلخ. يتبنى صمام البوابة هيكل إسفين.

يمكن اختيار مادة جسم الصمام من صمام البوابة المبطنة PTFE من ASTM A216 WCB ، أو الفولاذ المقاوم للصدأ CF8 ، CF8M ، إلخ.

يتم إنتاج مواد البطانة PFA و PTFE بواسطة Dupont أو Daikin.

معايير تصميم وتصنيع صمام البوابة: معايير API 600 أو JIS.

نهاية الحجم الوجه: ASME B16.10 أو مخصصة.

حافة الحفر: ASME B16.5 أو مخصصة.

معايير التنفيذ-صمام البوابة المبطنة
معايير التصميم	API 6D/API 600 ، EN1074-1
شفة معيار	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
طرق الاتصال	RF
الاختبار والقبول	النار 598 ، EN12266
الطول الهيكلي	API6D/ASME B16.10/EN558
تصنيفات الضغط ودرجة الحرارة	ASME B16.34
اختبار مقاوم للحريق	/
معايير تسرب منخفضة	ISO 15848-1 ، API 622
تصميم مكافحة التآكل	Nace MR 0175
تطبيق بوابة مبطنة بتطبيق
مقاس	NPS 1/2 "~ NPS 24 ″ DN15 ~ DN600
نطاق الضغط	CL150 ~ CL150 PN10 ~ PN16
نطاق درجة الحرارة	PTFE-50 ° C ~+180 درجة مئوية
نطاق التطبيق	ينطبق على وسائل الإعلام المختلفة مثل الماء وزيت البخار وحمض النيتريك وحمض الأسيتيك ووسائط مؤكسدة قوية ، إلخ.
جسم الصمام	Forforings: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، MONEL ، PTFE-CLINE المسبوكات: A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2 ، PTFE-CLINE
بوابة	Forforings: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، MONEL ، PTFE-CLINE المسبوكات: A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2 ، PTFE-CLINE
مقعد الصمام	المادة الرئيسية ، 13Cr ، الفولاذ المقاوم للصدأ 304/316 ، مونيل ، كربيد ، سبيكة 20 ، سبيكة النحاس ، إلخ.
صمام الجذعية	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
عصا	الجرافيت الأسبستوس ، الجرافيت المرن ، polytetrafluoroethylene ، سبيكة قائمة على الحديد

ميزات المنتج

1. يحقق التعبئة ختم موثوق به من خلال قوة ضغط الغدة ، مما يمنع تسرب الوسائط على طول جذع الصمام.

2. يضمن البناء من قطعة واحدة من القرص والساق بنية صمام مضغوطة. توفر خطوة مخروطة على الساق ختم المقعد الخلفي عندما يكون الصمام مفتوحًا تمامًا.

3. أثناء الإغلاق ، يضمن الضغط المطبقة على القرص التلامس الضيق بين أسطح الختم ، ومنع تدفق الوسائط. هذا التصميم يقلل من البلى على وجوه الختم.

مزايا المنتج

1. قاوم كل من الأحماض القوية تقريبًا ، القلويات ، المؤكسدات ، والمذيبات العضوية (على سبيل المثال ، حمض الكبريتيك ، حمض الهيدروكلوريك ، أكوا ريجيا ، هيدروكسيد الصوديوم) ، مما يجعلها مثالية للبيئات المتآكلة للغاية في صناعات الحماية الكيميائية والدوائية والمعدنية والبيئية.

2. هياكل الختم من الختم (الفلوروبانيات إلى الفلور المرن أو الفلوروبليتيك إلى المعدن) تضمن إغلاقًا ضيقًا مع الحد الأدنى من التسرب ، وخاصةً مناسبة لعزل الوسائط العالية أو السامة.

3. يقلل سطح الفلوروبوليت الناعم عزم الدوران ، مما يتيح التشغيل السهل والفعال حتى في تطبيقات ركوب الدراجات المتكررة.

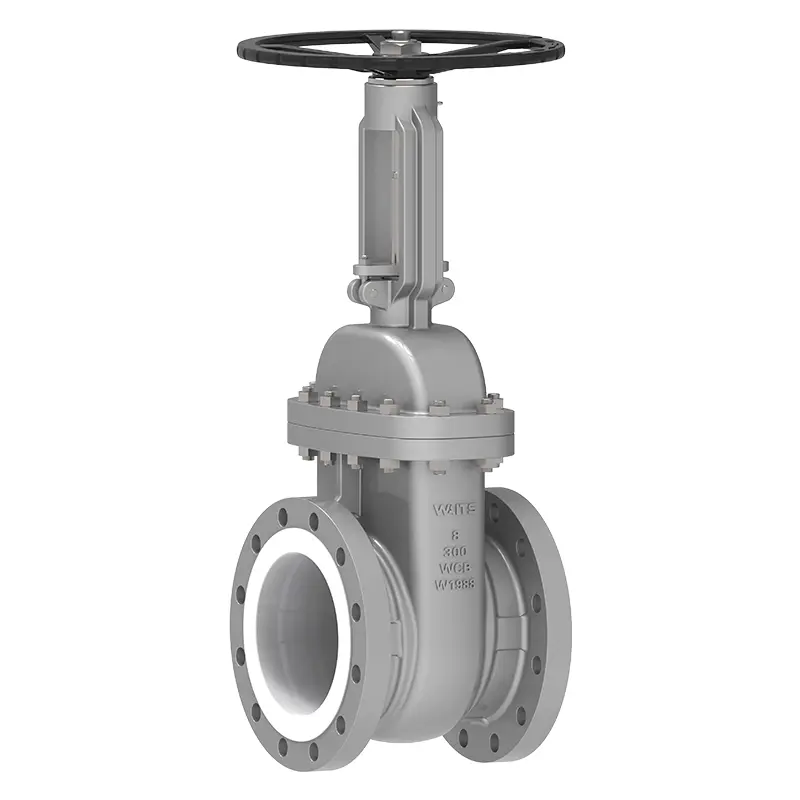

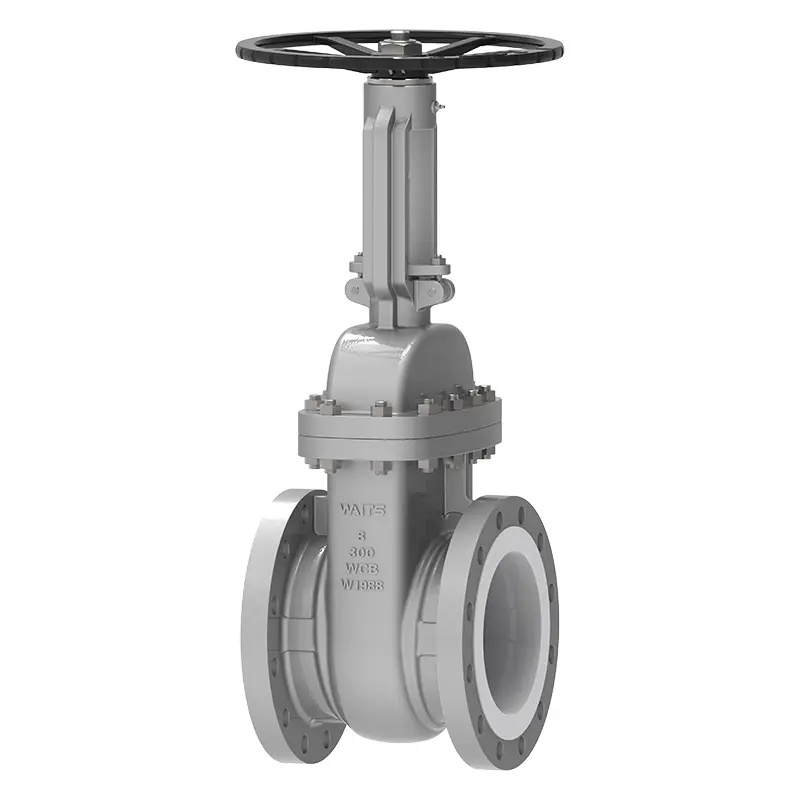

Ptfe Lined Gate Valve
