زاوية الصمامات غلوب

يعتمد صمامات Globe Globe Angle Bellows تقنية "Double Seal" ، التي تتكون من الختم المعدني والتعبئة ، مما يوفر حماية مزدوجة. يوفر تصميمه 90 درجة المساحة ويحتوي على تدفق مقاومة منخفض ، مما قد يقلل من استهلاك الطاقة بالنسبة لك. اختيار Wats Valve يعني اختيار فريق مطمئن.

إرسال استفسار

وصف المنتج

يتبنى صمام زاوية WATS عالية الجودة ، وهو يتبنى تصميمًا بنسبة 90 درجة ، مما يسمح للسائل بتغيير الاتجاه في الزوايا اليمنى والتحكم في تدفق أو قطع السائل عن طريق تدوير جذع الصمام. يتم استخدام الجوارب المعدنية كمكون ختم رئيسي داخل جسم الصمام ، جنبا إلى جنب مع التعبئة التقليدية. يتحرك قرص الصمام خطيًا على طول خط الوسط للسائل ، ويتوسع الخوار أو يتناقض مع ذلك ، ويعزل السائل من البيئة الخارجية ومنع التسرب.

معايير التنفيذ-زاوية الخوار صمام الكرة الأرضية ‌
معايير التصميم	DIN3356 /BS1873 /ASME B16.34
شفة معيار	EN1092-1/2/ASME B16.5/ASME B16.47-A/B.
اتصال	RF/FF/RTJ
اختبار القبول	و 12266 API598
طول الهيكل	EN558/ ASME B16.10
تصنيفات الضغط ودرجة الحرارة	ASME B16.34
اختبار النار	API607 API6FA
معيار تسرب منخفض	API 622
تصميم مكافحة التآكل	Nace MR 0175
تطبيق زاوية الصمامات Globe Valve
مقاس	DN15 ~ DN300 （NPS½ "~ 12"）
نطاق الضغط	PN16 ~ PN160 （class150 ~ 900）
نطاق درجة الحرارة	-29 ℃～+570 ℃
طلب	الحمض/القلوية السائل ، الغاز الطبيعي المسال ، زيت اللزوجة العالي ، شبكة خط أنابيب تحت الأرض ، وحدة تكامل المعدات ، إلخ.
وضع القيادة	العجلة اليدوية ، العتاد المائل ، الكهربائية ، الهوائية ، إلخ.
صمام الجسم/غطاء الصمام	Forforings: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، المسبوكات: DI A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
صمام القلب	Forforings: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، MONEL ، المسبوكات: A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
سطح الختم	الجسد الرئيسي ، سبيكة حديد قائمة على الكسوة ، سبيكة شديدة الكسوة
صمام الجذعية	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
صمام الجذعية الجوز	سبيكة النحاس
عصا	الجرافيت المرن ، تعبئة الأسبستوس الجرافيت ، polytetrafluoroethylene ...

خصائص الأداء

يجعل هيكل صمام Globe Globe مناسبة بشكل خاص للتطبيقات ذات متطلبات الموثوقية العالية ، مثل الأنظمة التي تتعامل مع الوسائط السامة أو القابلة للاشتعال أو التآكل.

المزايا

1. المكون الرئيسي لزاوية Bellows Globe Valve هو الخوار المعدني. يربط غطاء الصمام وجذع الصمام عن طريق اللحام التلقائي لفة. تضمن الخوار المعدني أن جزء جذع الصمام خالي من التسرب.

2. بفضل التصميم المخروطي والبسيط ، يتمتع أختام قرص الصمام بشكل موثوق ولديه عمر خدمة أطول.

3. تصميم ختم مزدوج (الختم + التعبئة). الأذرع والتعبئة تمنع التسرب وتوفر تأثير ختم ممتاز.

4. يمكن أن يؤدي صمامات Globe زاوية الزاوية إلى تشليص جذع الصمام والمكسر والأكمام مباشرة.

5. العجلة اليدوية المريحة. خدمة خدمة أطول وتشغيل أسهل.

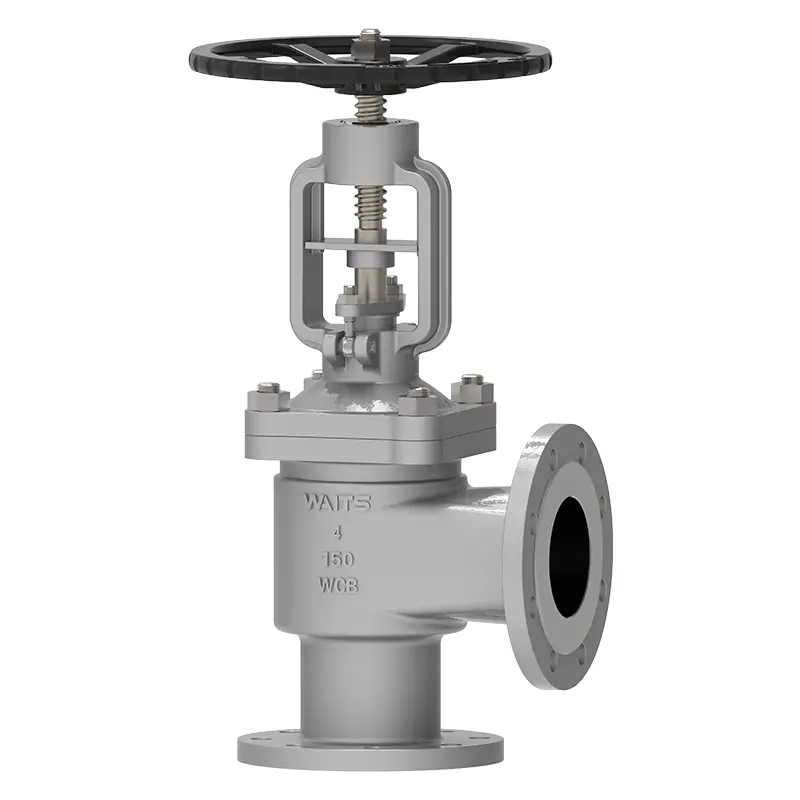

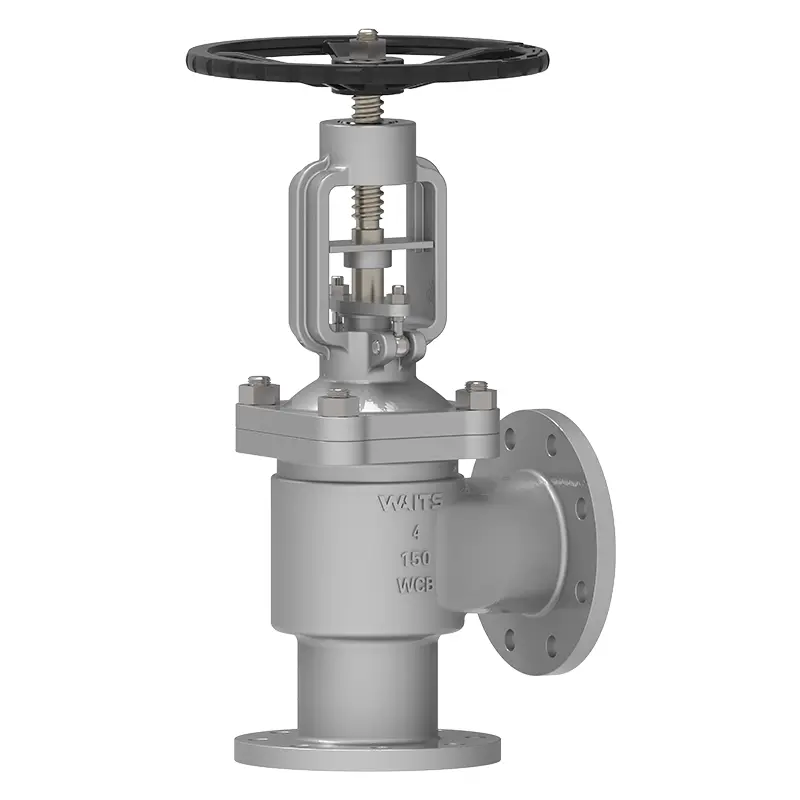

Angle Bellows Globe Valve
