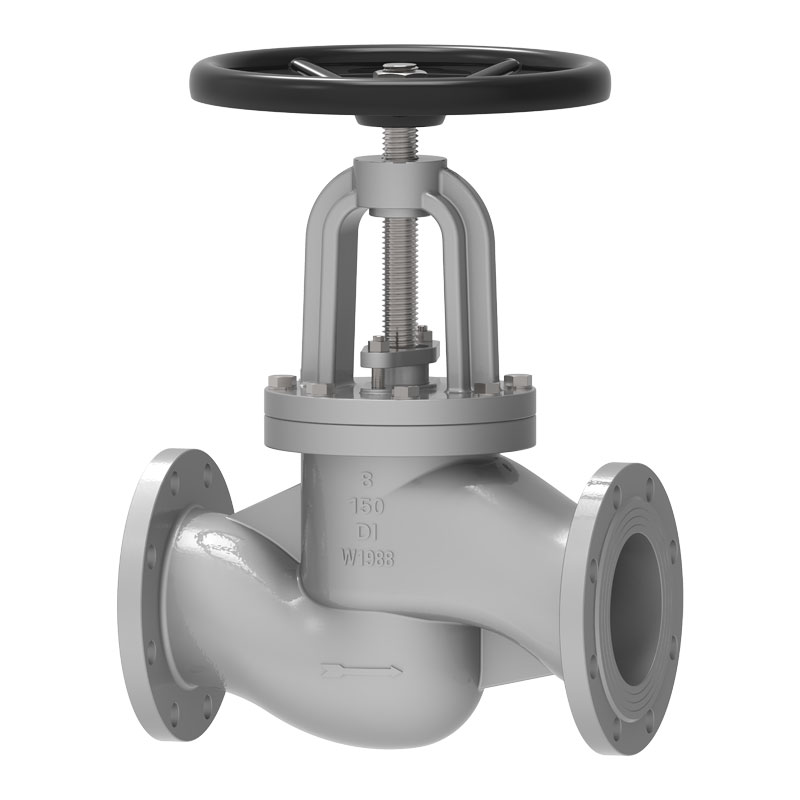

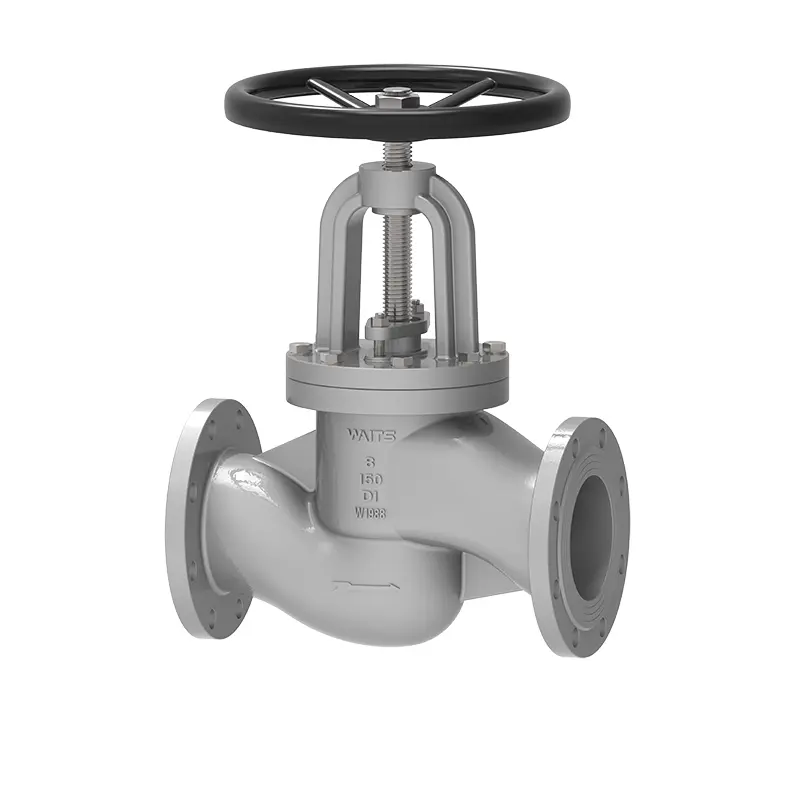

دكتايل الحديد نمط صمام الكرة الأرضية

يتوافق صمام Globe Globe Pattern Satuled Sattere Sattere الذي تم تصنيعه بواسطة Waits مع AISI/DIN/BS/المعايير ، مع أداء مستقر وأداء عالي التكلفة. لقد تم تأسيسنا في الأصل في الولايات المتحدة ، والآن يقع مقرنا العالمي في وينتشو ، الصين. لدينا أكثر من قاعدة إنتاج واحدة ، إمدادات مستقرة ، ويمكن أن توفر لك أسعار تفضيلية.

إرسال استفسار

وصف المنتج

تم تصميم صمام Globe Globe Pattern Sature S -Iron S الذي تنتجه Waits للتحكم الدقيق للتدفق والحد الأدنى من التسرب. نختار بعناية المواد الخام للتأكد من أن مقاومة التآكل ومقاومة التآكل في الصمام ضمن نطاق موثوق به ومناسب للاستخدام على المدى الطويل.
تم تصميم صمام الكرة الأرضي هذا للتكيف مع ظروف الضغط العالي ويمكن أن يظل مستقرًا وموثوقًا في التطبيقات الصناعية المختلفة. يتكيف مع ظروف عمل مختلفة وخصائص خطوط الأنابيب ، ولا تتطلب صيانة متكررة. لديها حياة خدمة جيدة وتقلل من تكاليف العمل والصيانة أثناء الاستخدام.
تستخدم القدرة الخانقة لصمام الكرة الأرضية الحديد الدكتايل على نطاق واسع في محطات معالجة المياه وتطبيقات البخار والصناعات الكيميائية. بالإضافة إلى ذلك ، ستختار بعض أنظمة الضغط العالي هذا الصمام بسبب قوته الهيكلية الجيدة والقدرة على التكيف القوية.

معايير التنفيذ

معايير التصميم	، API603 ، ASME B16.34 ، من 3352 ، EN1984
معايير شفة	ASME B 16.5 ، ASME B16.47 ، DIN2543 ، EN1092-1 ، DIN2545 ؛
طرق الاتصال	SW ، RF ،
الاختبار والقبول	API598 ، DIN 3230 ، EN 12569
الطول الهيكلي	ASME B16.10 ، DIN3352-F4/F5 ، EN 558-1
مستويات الضغط ودرجة الحرارة	ASME B16.34 、
معايير تسرب منخفضة	ISO 15848-1 ، API 622
تصميم مكافحة التآكل	Nace MR 0103 ، Nace MR 0175

طلب

مقاس	nps 2 ″ ~ nps 12 ″ dn50 ~ dn300
نطاق الضغط	CL125 ~ CL300 PN10 ~ PN64
نطاق درجة الحرارة	； -10 درجة مئوية ~ +220 درجة مئوية
نطاق التطبيق	مياه الصنبور ، مياه الصرف الصحي ، البناء ، النفط ، الصناعة الكيميائية ، الغذاء ، الطب ، النسيج ، الكهرباء ، بناء السفن ، معادن ، نظام الطاقة ، إلخ.
وضع القيادة	التوربينات ، الهوائية ، الكهربائية
صمام الجسم/غطاء الصمام	DI WCB ، CF8 ، CF8M ، CF3 ، CF3M ، 4A ، 5A ، 6A) ،
صمام لوحة/مقعد الصمام	AT ، AT+EPDM ، WCB ، WCB+EPDM CF8 ، CF8M ، CF3 ، CF3M
صمام الجذعية	F6A F304 F316 F51 F53 MONEL K500
صمام الجذعية الجوز	سبيكة النحاس
التعبئة	الجرافيت المرن ، تعبئة الأسبستوس الجرافيت ، polytetrafluoroethylene ...

ميزات الأداء

(1) بنية صمام الإيقاف أبسط من صمام البوابة ، ومن الأسهل تصنيعها وصيانتها.
(2) ليس من السهل ارتداء سطح الختم والخدش ، وأداء الختم جيد. لا يوجد انزلاق نسبي بين قرص الصمام وسطح الختم لجسم الصمام أثناء الفتح والإغلاق ، وبالتالي فإن التآكل والخدش ليسا خطيرًا ، وأداء الختم جيد ، وحياة الخدمة طويلة.
(3) عند الفتح والإغلاق ، يحتوي قرص الصمام على ضربة صغيرة وارتفاع أصغر من صمام البوابة ، ولكن الطول الهيكلي أطول من صمام البوابة.
(4) عزم الدوران الافتتاح والإغلاق كبير ووقت الفتح والإغلاق طويل نسبيًا.
(5) نظرًا لأن القناة المتوسطة في جسم الصمام متعرج ، فإن مقاومة السوائل كبيرة واستهلاك الطاقة كبير نسبيًا.
(6) عندما يكون الضغط الاسمي لاتجاه التدفق المتوسط ≤16mpa ، يتم اعتماد المصب عمومًا ، ويتدفق المتوسطة لأعلى من أسفل قرص الصمام ؛ عندما يكون الضغط الاسمي PN≥20MPa ، يتم اعتماد التدفق العكسي بشكل عام ، ويتدفق المتوسطة لأسفل من أعلى قرص الصمام لزيادة أداء الختم. ومع ذلك ، تجدر الإشارة إلى أنه عند استخدام صمام الإيقاف ، يمكن للوسيط أن يتدفق فقط في اتجاه واحد ولا يمكنه تغيير اتجاه التدفق.
(7) يتم تآكل قرص الصمام بسهولة عند فتحه بالكامل ، لذلك تحتاج إلى الانتباه عند استخدامه.
محور جذع الصمام في صمام الإيقاف عمودي على سطح ختم مقعد الصمام. فتح ساق الصمام أو السكتة الدماغية الختامية قصيرة نسبيا ولديه إجراء قطع موثوق. إنه مناسب لقطع الوسيلة وتنظيمها.

Ductile Iron S Pattern Globe Valve
