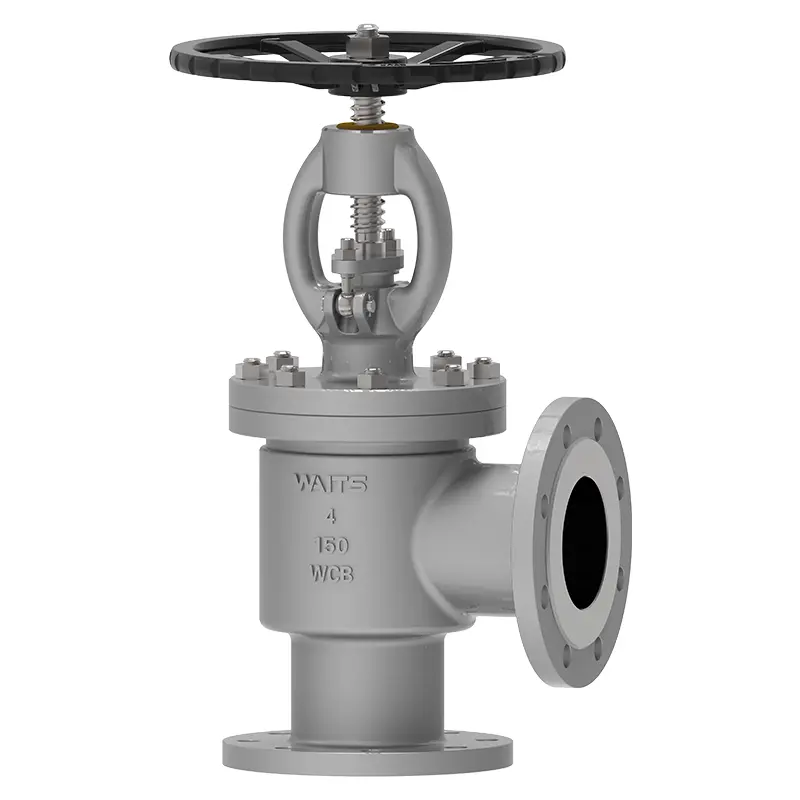

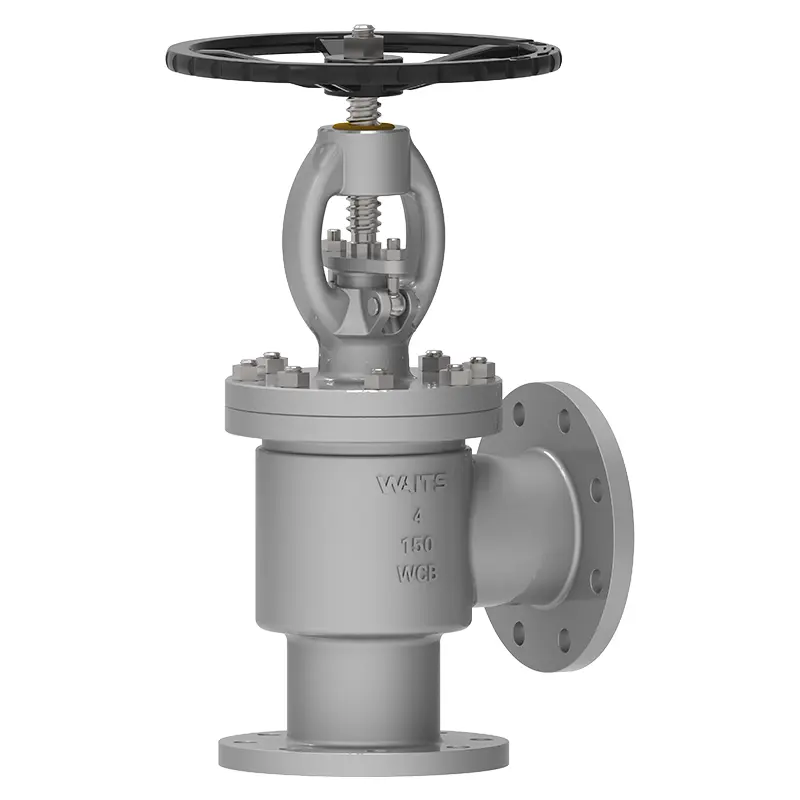

زاوية غلوب صمام

عندما تواجه نظام أنابيب قناة التدفق الفريد بنسبة 90 درجة ، يجب أن تفكر في صمام WATS Valve Valve Valve Highs Angle Globe ، والذي يحتوي على مجموعة واسعة من التطبيقات. نحن نستخدم تصميمًا مضغوطًا بشكل خاص لتوفير المساحة وتبسيط توجيه خطوط الأنابيب. عندما تواجه مساحة صغيرة أو تثبيت محدود ، يمكنك استخدام هذا الصمام.

إرسال استفسار

وصف المنتج

يمكن أن تتحكم صمام كروي زاوية الصمامات في تدفق وسائط السوائل عن طريق تدوير جذع الصمام لرفع أو خفض قرص الصمام. تصميم قناة تدفق الزاوية اليمنى 90 درجة يكسر بنية صمام التيار المباشر التقليدي ، مما يقلل بشكل فعال من مقاومة السوائل واستهلاك الطاقة. في التطبيقات المعقدة ذات مساحة التثبيت المحدودة ، يتمتع تصميمها المدمج بمزايا واضحة ، مما يوفر للمهندسين الكثير من المتاعب ويقلل من نفايات الوقت في هذا الصدد.

صمام Globe Angle هو تصميم صمام توقف مع مدخل ومنفذ عمودي على بعضها البعض. يستخدم الحركة الخطية لتحريك قطعة الإغلاق داخل وخارج سطح مقعد الصمام. تُستخدم صمامات الزاوية بشكل شائع لخدمات مياه الغلايات وخدمات استنزاف السخان ، بالإضافة إلى صمامات خطوط الأنابيب ذات مساحة محدودة. يمكن أيضًا استخدام الصمام ككوع. يمكن أن يكون الصمام نوع القفص ، أو مع اتصال مخرج موسع ، أو تقليم صمام مقيد أو بطانة مخرج لتقليل التآكل أو الأضرار الوامضة أو التجويف.

معايير التنفيذ صمام الكرة الأرضية
معايير التصميم	API6D BS1873 ، DIN 3356 ، EN 13709
شفة معيار	ASME B16.5 ، ASME B16.47-A/B ، في 1092-1/2
اتصال	RF ، RTJ
اختبار القبول	النار 598 EN12266
طول الهيكل	ASME B16.10/EN 558/DIN3203 ،
تصنيفات الضغط ودرجة الحرارة	ASME B16.34
اختبار النار	API607 ، API6FA
معيار تسرب منخفض	API 622
تصميم مكافحة التآكل	Nace MR 0175

تطبيقات زاوية العالم الصمامات
مقاس	DN15 ~ DN300 （NPS½ "~ 12"）
نطاق الضغط	PN16 ~ PN160 （class150 ~ 900）
نطاق درجة الحرارة	-29 ℃～+570 ℃
طلب	الحمض/القلوية السائل ، الغاز الطبيعي المسال ، زيت اللزوجة العالي ، شبكة خط أنابيب تحت الأرض ، وحدة تكامل المعدات ، إلخ.
وضع القيادة	العجلة اليدوية ، العتاد المائل ، الكهربائية ، الهوائية ، إلخ.
صمام الجسم/غطاء الصمام	Forforings: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، المسبوكات: DI A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
سطح الختم	جسم ، سبيكة قائمة على الحديد ، سبيكة شديدة الكسوة
صمام الجذعية	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
صمام الجذعية الجوز	سبيكة النحاس
عصا	الجرافيت المرن ، تعبئة الأسبستوس الجرافيت ، polytetrafluoroethylene ...

خصائص الأداء

في صناعة الأسمدة ، تحديات الصمام في إنتاج اليوريا والأمونيا هي وسائل الإعلام المسببة للتآكل والبلورة والضغط العالي. تم تطوير صمامات Waits Valve ، والتي لها المزايا التالية:

انخفاض الضغط المنخفض ، انخفاض التبلور

لا زاوية ميتة ، منع التآكل

لوحة صمام من قطعة واحدة وجذع الصمام ، تمنع الزاوية الميتة بين صفيحة الصمام وجذع الصمام

سطح لوحة صمام سبائك سبيكة من جميع الستايليت ، تقليل التآكل

غطاء صمام مثبت ، غطاء صمام صمام الختم من الفئة A

تعبئة ساق صمام انبعاث منخفض

لا أجزاء الألومنيوم/البرونزية

جسم ، سبيكة الحديد القائمة على الجسم ، سبيكة شديدة القاعدة

يمكن استخدام صمامات كرة الأرض الزاوية في السائل الحمضي/القلوي ، والغاز الطبيعي المسال ، وزيت اللزوجة العالية ، وشبكة خطوط أنابيب تحت الأرض ، ووحدة تكامل المعدات ، إلخ.

يمكنك قيادته عن طريق العجلة اليدوية ، والعتاد المائل ، والكهرباء ، والهواء المضغوط ، إلخ.
