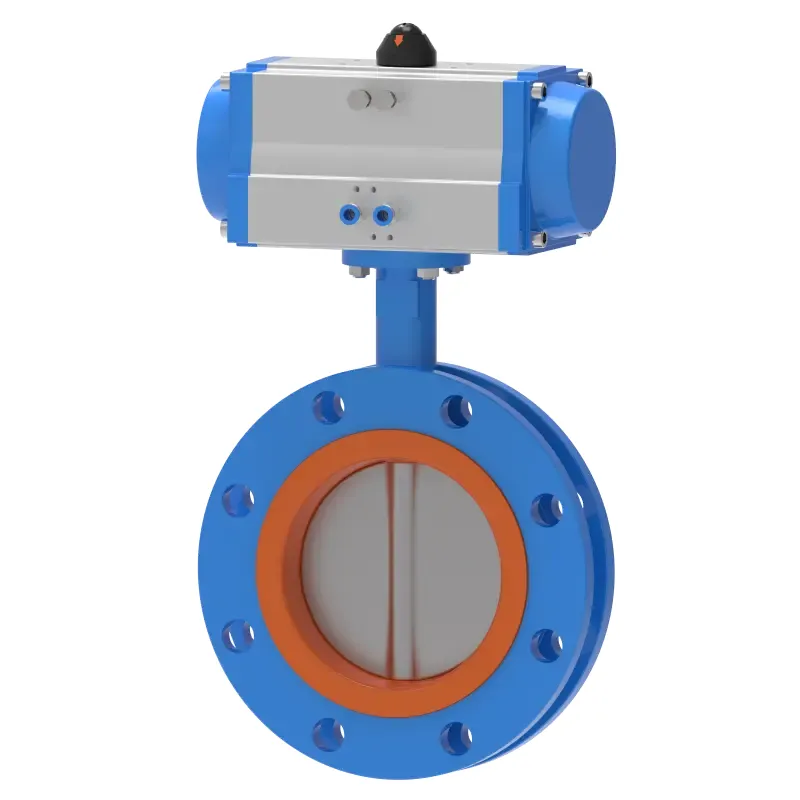

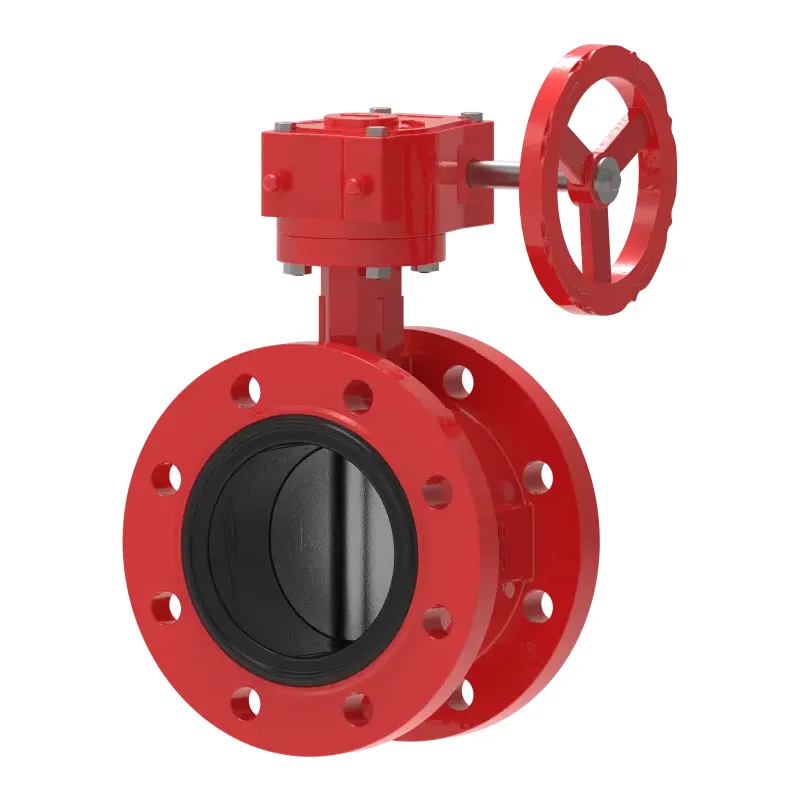

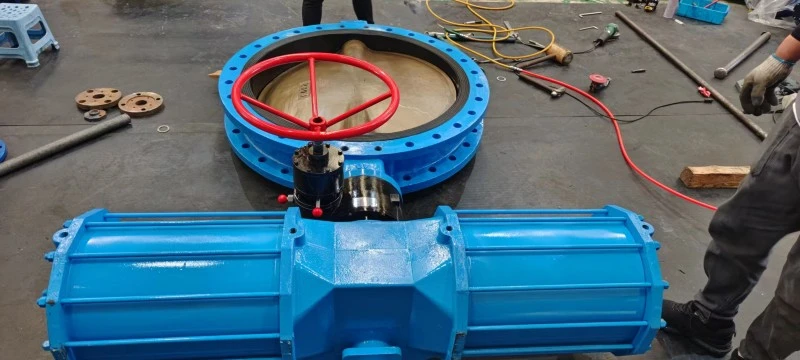

صمام فراشة ذو شفة من النوع U

صمام الانتظار صمام الفراشة ذو الحافة من النوع U متين، صغير الحجم، خفيف الوزن، ويتكون من أجزاء قليلة فقط. بالإضافة إلى ذلك، يمكن فتحه وإغلاقه بسرعة. عندما يكون صمام فراشة الحافة في وضع مفتوح بالكامل، فإن سمك لوحة الفراشة هو المقاومة الوحيدة للوسيط للتدفق عبر جسم الصمام، وبالتالي فإن انخفاض الضغط الناتج عن الصمام صغير جدًا، وله خصائص أفضل للتحكم في التدفق. أنواع الختم الخاصة بصمام الفراشة ذو الحافة من النوع U هي الختم المرن والختم المعدني. صمام الختم المرن، يمكن دمج حلقة الختم في جسم الصمام أو تثبيتها حول لوحة الفراشة.

ميزة

1. صمام الفراشة لديه هيكل بسيط، حجم صغير، وزن خفيف، ويتكون من أجزاء قليلة فقط. بالإضافة إلى ذلك، قم بتدوير 90 درجة للفتح والإغلاق بسرعة، مما يجعل من السهل التشغيل. وفي الوقت نفسه، يتمتع الصمام بخصائص جيدة للتحكم في السوائل.

2. الهيكل بسيط وصغير الحجم، ويمكن فتحه/إغلاقه بسرعة 90 درجة.

3. عزم دوران تشغيل منخفض للغاية، موفر للطاقة.

4. يميل منحنى التدفق نحو خط مستقيم، مما يشير إلى الأداء التنظيمي الممتاز.

5. مجموعة واسعة من اختيار المواد، ومناسبة لمختلف وسائل الإعلام.

ببساطة قم بتدوير 90 درجة للفتح والإغلاق بسرعة، وسهل التشغيل. وفي الوقت نفسه، يتميز صمام الفراشة ذو الحافة من النوع U بخصائص ممتازة للتحكم في السوائل.

عادة ما يكون عمر الصمامات المعدنية المختومة أطول من عمر الصمامات المرنة المختومة، ولكن من الصعب تحقيق الختم الكامل.

مقارنة بين صمام الفراشة ذو الحافة من النوع U وصمام الفراشة ذو المشبك المزدوج

1. المادة (التشابه):

جسم الصمام: حديد الزهر الرمادي؛ حديد الدكتايل؛ الصلب الكربوني.

قرص الصمام: حديد مطاوع (مطلي بالنيكل أو مطلي بالنايلون)؛ 304/316 الفولاذ المقاوم للصدأ؛ برونز الألومنيوم.

ساق الصمام: 410/416/304/316 من الفولاذ المقاوم للصدأ.

مقعد الصمام: مطاط EPDM؛ مطاط النتريل؛ تفلون. مطاط الفلور. الهيبارين. مطاط الكلوروبرين؛ مقعد صمام معدني.

2. الضغط (التشابه):

فئة 125/150؛ PN10/16/25

3. نطاق التطبيق:

يختلف صمام الفراشة ذو الحافة من النوع U عن صمامات الفراشة ذات المشبك أو العروة من حيث أنه يستخدم وصلات فلنجة وله طول وجه نهائي أقصر.

إذا كانت هناك حاجة لاستخدام صمامات الفراشة للتحكم في التدفق، فإن الشيء الأكثر أهمية هو اختيار الحجم الصحيح للصمام ونوعه. المبدأ الهيكلي لصمامات الفراشة مناسب بشكل خاص لصنع الصمامات ذات القطر الكبير. لا تُستخدم صمامات الفراشة على نطاق واسع في الصناعات العامة مثل البترول والغاز الطبيعي والكيماويات ومعالجة المياه فحسب، بل أيضًا في أنظمة مياه التبريد لمحطات الطاقة الحرارية.

إذا كان من الضروري استخدام صمام الفراشة ذو الحافة على شكل حرف U للتحكم في التدفق، فإن الشيء الأكثر أهمية هو تحديد حجم الصمام ونوعه بشكل صحيح. المبدأ الهيكلي لصمامات الفراشة مناسب بشكل خاص لتصنيع الصمامات ذات القطر الكبير. لا تُستخدم صمامات الفراشة على نطاق واسع في الصناعات العامة مثل البترول والغاز الطبيعي والكيماويات ومعالجة المياه فحسب، بل أيضًا في أنظمة مياه التبريد لمحطات الطاقة الحرارية.
