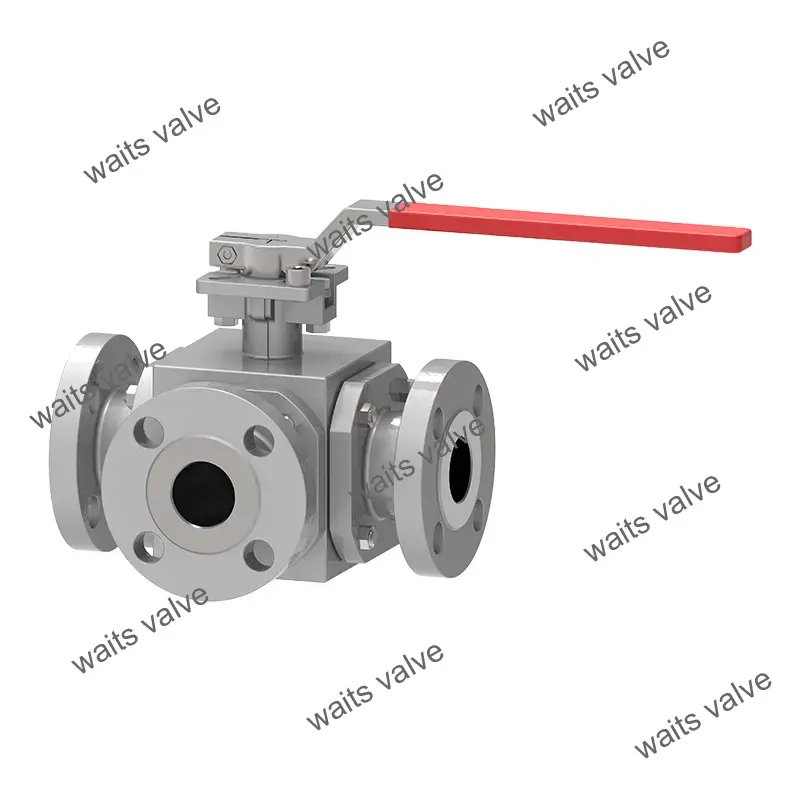

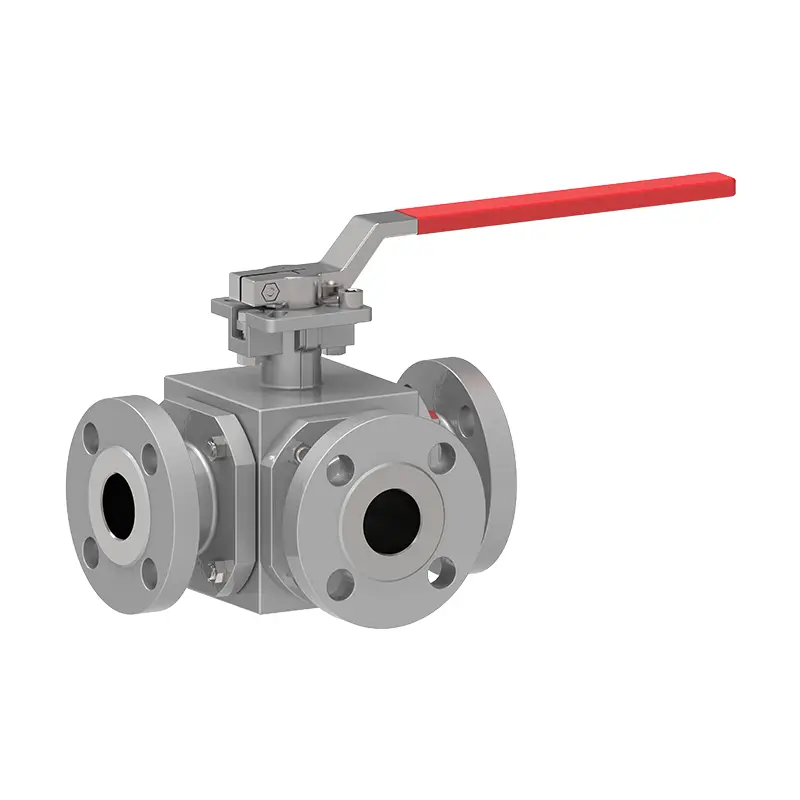

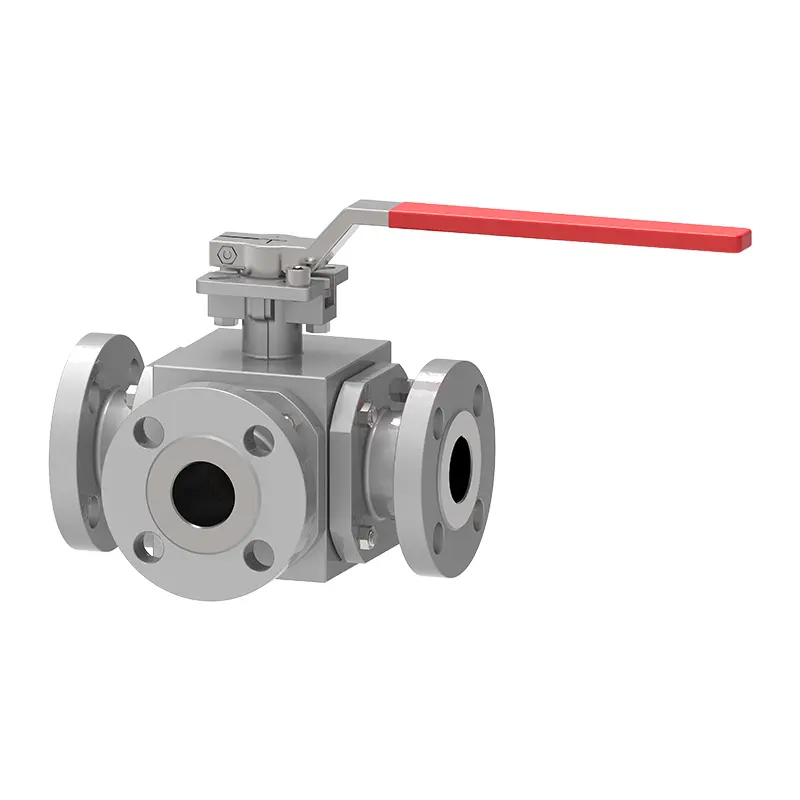

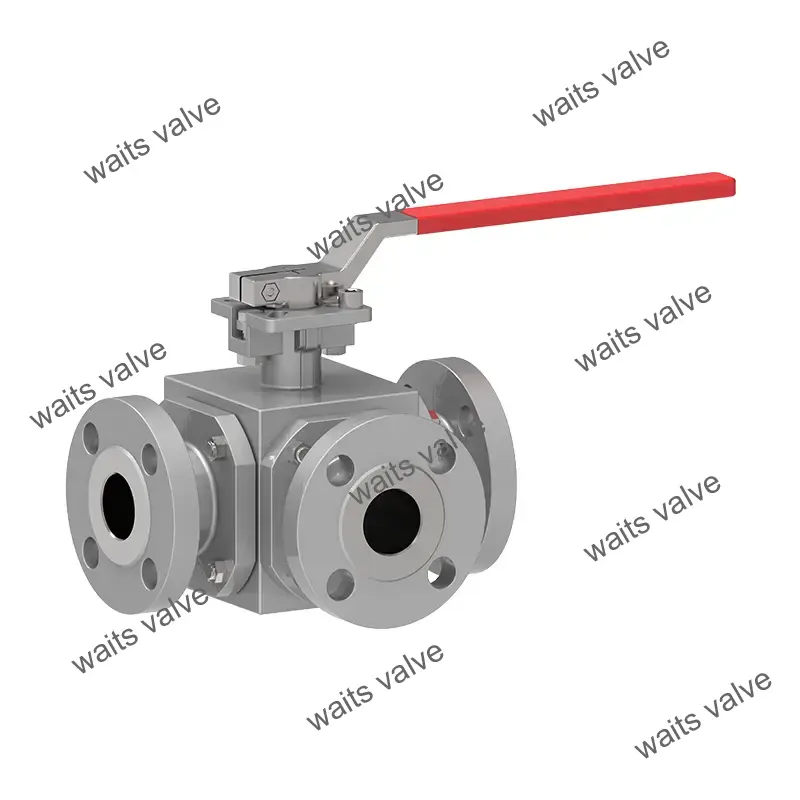

صمام الكرة ثلاثي الاتجاه

Waits Valve هو مورد صمام احترافي ينتج صمام كرة ثلاثي الاتجاه عالي الجودة مع تصميم مضغوط لتحقيق تبديل مسار التدفق المرن. يستخدم صمامنا أختام PTFE لأداء إثبات التسرب وهو مفيد للصناعات الكيميائية والبترولية والصيدلانية والغذائية. صمام الكرة هذا هو النوع الأكثر شيوعًا من صمام كرة المنافذ المتعددة. عادةً ما يتم وصف المنافذ على أنها منافذين ومدخل واحد ، أو العكس ، اعتمادًا على اتجاه التدفق.

إرسال استفسار

وصف المنتج

يحتوي صمام الكرة ثلاثي الاتجاهات المتين على ثلاثة منافذ ، وتم تصميم القنوات الموجودة على الكرة لاتصالات محددة. تشمل التكوينات الشائعة نوع T ونوع L. يدمج صمام الكرة ثلاثي الاتجاهات ثلاث قنوات مترابطة في الكرة ، مما يسمح بتبديل السوائل وتوزيعها في ثلاثة اتجاهات ؛ في حين أن صمام الكرة من النوع L يحتوي على قناتين عموديين فقط لإعادة توجيه تدفق السائل بين منفذيين محددين. يعمل الصمام عن طريق تدوير الكرة بحيث تتماشى قنواتها الداخلية مع المنافذ المقابلة ، مما يسمح للسوائل بالمرور أو حظر تدفق السائل عند تدويره إلى زاوية محددة. على سبيل المثال ، في صمام T -type ، يمكن لضبط موضع الكرة تخصيص مجموعة المنفذ ، ويمكن أن تلبي الصمامات المخصصة تدفقات عملية مختلفة.
اختر دعني أعرض هذا المنتج لك!
قبل تقديم الأنواع المختلفة ، دعونا أولاً نفهم صمام 3 طرق. صمام الكرة ثلاثي الاتجاهات عبارة عن صمام مع ثلاثة منافذ (تسمى أيضًا الفتحات). هناك كرة معدنية مع فتحة عند الاتصال بين الموانئ للتحكم في اتجاه تدفق الوسط.
يتدفق السائل أو الغاز (الوسائط) عبر الصمام وهناك آلية تدور الكرة لتوجيه السائل من موقع إلى آخر.
في حين أن صمامات الكرة ذات الطريقتين هي الأكثر شيوعًا بشكل عام ، فإن صمامات الكرة ثلاثية الاتجاهات هي أكثر أنواع صمام كرة الموانئ المستخدمة على نطاق واسع. أنها توفر خيارات التحكم في التدفق أكثر من صمام الكرة القياسي ثنائي الاتجاه وغالبا ما يتم استخدامها في التطبيقات حيث يحتاج التدفق إلى تقسيم أو خلط أو إعادة توجيه. غالبًا ما يتم وصف المنافذ على أنها منافذين ومدخل واحد ، أو العكس ، اعتمادًا على اتجاه التدفق.

معايير التنفيذ-صمام الكرة في اتجاهين
معايير التصميم	6D Fire ، Fire 608 ، BS5351
شفة معيار	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
اتصال	SW ، BW ، RTJ ، RF ، NPT
اختبار القبول	النار 598 EN12266
طول الهيكل	API6D ، ASME B16.10 ، EN588
تصنيفات الضغط ودرجة الحرارة	ASME B16.34
اختبار النار	6fa Fire Fire 607
معيار تسرب منخفض	ISO 15848-1 ، API 622
تصميم مكافحة التآكل	Nace MR 0175

التطبيق-ثلاثة صمام الكرة في اتجاه
مقاس	NPS 1/4 ″ ~ NPS 12 ″ DN6 ~ DN300
نطاق الضغط	CL150 ~ CL2500 PN10 ~ PN420
نطاق درجة الحرارة	-46 ℃ ~ 540 ℃
طلب	ينطبق على الماء والزيت والغاز والبخار والسوائل والسوائل التي تحتوي على جزيئات ، وغالبًا ما تستخدم لتحويل التدفق ، والتقاء والتحكم في العكس في الصناعات الكيميائية والبترولية والغاز الطبيعي وغيرها من الصناعات.
وضع القيادة	الهيدروليكية ، الهوائية ، الكهربائية ، المقبض ، معدات الدودة
صمام الجسم/غطاء الصمام	Forforings: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 المسبوكات: A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
صمام الأجزاء الأساسية/الداخلية	Forforings: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، LF3 ، LF5 ، MONEL
مقعد الصمام	يستخدم PTFE ، RTFE ، مقعد صمام الختم الصلب سبيكة الكسوة الفولاذ المقاوم للصدأ
صمام الجذعية	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...

ميزات المنتج
يضمن صمام الكرة ثلاثي الاتجاهات مسار تدفق سلس-عند فتحه بالكامل ، يتوافق مرور الكرة مع القطر الداخلي لخط الأنابيب ، مما يقلل من مقاومة التدفق وفقدان الطاقة ، مما يجعله مثاليًا لنقل السوائل عالية التدفق العالي. ينبع أداء الختم المتفوق من الملاءمة الضيقة بين الكرة ومقاعد الصمام المرنة ، والتي تشكل خط ختم موثوق به حتى في ظل فرق الضغط العالي لمنع التسرب. يتم تحقيق عملية بسيطة مع دوران 90 درجة من الكرة للفتح/الإغلاق الكامل ، مما يتطلب الحد الأدنى من عزم الدوران ودعم المشغلات اليدوية أو الكهربائية أو الهوائية للتحكم عن بُعد أو الآلي. تتيح إدارة التدفق المرنة الصمامات من النوع T للتبديل وتوزيع السوائل بين ثلاثة منافذ ، في حين أن صمامات L-type تعيد توجيه التدفق بين منفذي محددين ، تلبي احتياجات العملية المتنوعة. يتم ضمان عمر الخدمة الممتدة من خلال مواد مقاومة للارتداء والتآكل مثل الفولاذ المقاوم للصدأ أو الصلب من سبائك للمكونات الحرجة ، مما يقلل من تردد الصيانة وتكاليفها. يغطي قابلية التطبيق الواسعة المياه والزيت والغاز والبخار والوسائط المسببة للتآكل ، مع القدرة على العمل بشكل موثوق عبر درجة حرارة واسعة من ظروف حرارة وضغط مرتفعة من FOW إلى عالية.

Three Way Ball Valve
