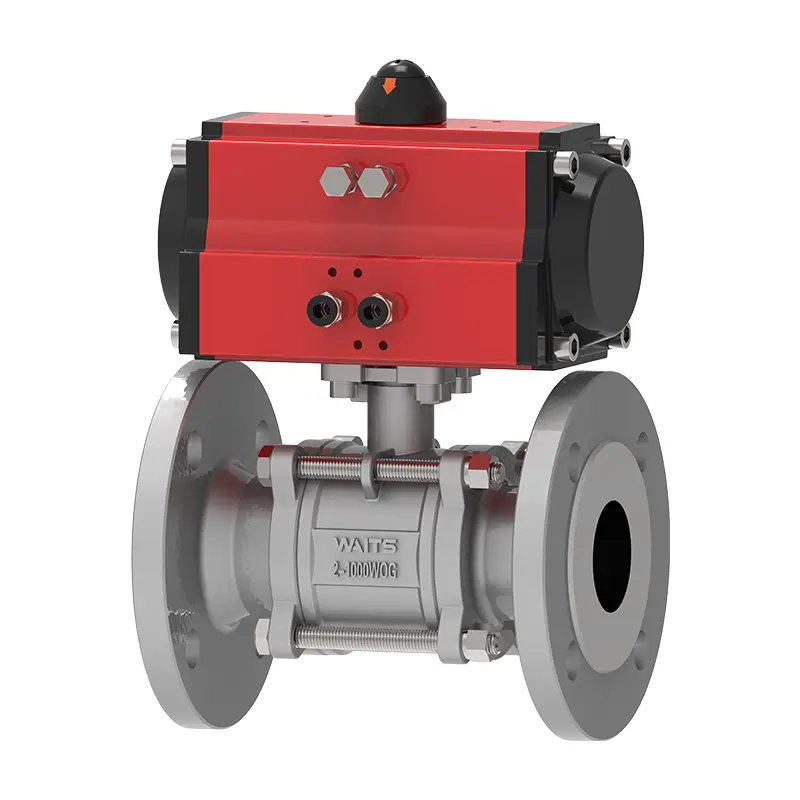

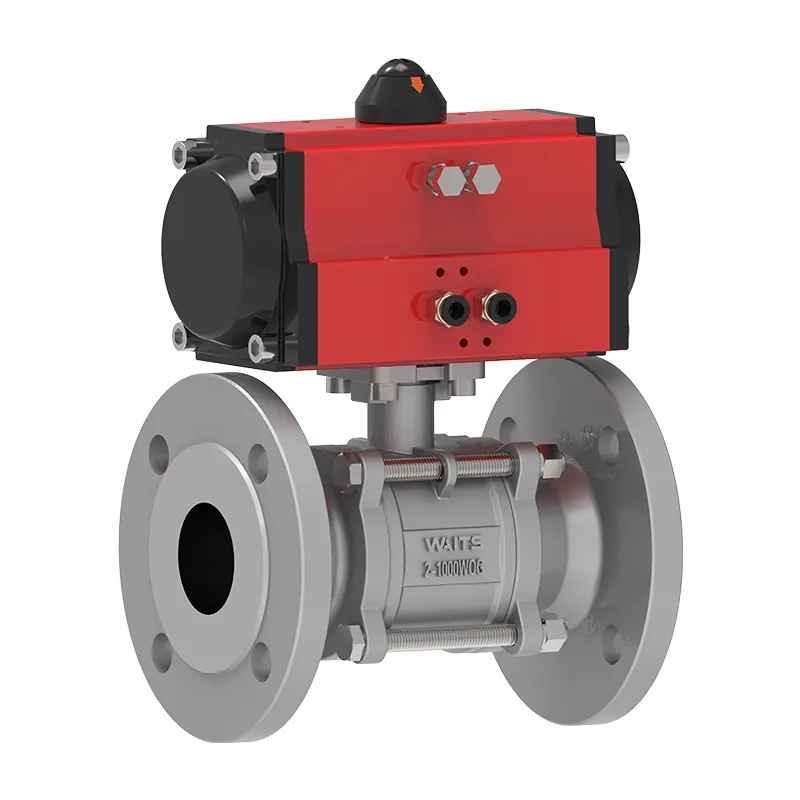

ثلاث قطع صمام الكرة العائمة (مع قوس)

صمام Waits Valve من ثلاث قطع من الكرة العائمة الهوائية (مع قوس) هو معتمد من ISO و API وخضع للاختبار دقيق للضغط/الختم. يستخدم المحرك الهوائي مساكن داخلية من الألومنيوم الصلبة والخارجية مع قبعات نهاية مطلية بالإيبوكسي. مثل هذه المواد والتصميم مقاومون للغاية للتآكل. أعتقد أنه عندما تواجه صمامات بسيطة أخرى ، ستندم على عدم اختيار صمام Waits Valve!

إرسال استفسار

وصف المنتج

صمام Waits Valve عالي الجودة من ثلاث قطع كروية عائمة (مع قوس) هو صمام كرة كامل من ثلاث قطع مع محرك هوائي ، والذي يدرك الختم ثنائي الاتجاه تحت ضغط متوسط من خلال تصميم الكرة العائمة. تم دمج منصة عالية الموحدة في الجزء العلوي من ساق الصمام ، والتي يمكن أن تثبت مباشرة الحامل والترس أو المشغلات الهوائية المكبس. يستخدم على نطاق واسع في مكافحة السوائل وإغلاق الطوارئ في الصناعات الكيميائية والطاقة وغيرها من الصناعات.

جسم الصمام والمكونات الداخلية لصمام الكرة العائم المكون من ثلاث قطع (مع قوس) مصنوع من 316 من الفولاذ المقاوم للصدأ ، ومواد الختم هي PTFE. قيمة الضغط لهذا الصمام هي CL150 ~ CL2500 PN10 ~ PN260 ، وتصنيف درجة الحرارة هو -20 ℃ ~ 450 ℃. يبسط تصميم القطع المكون من ثلاث قطع الصيانة لك ، دون إزالة القطع النهائية من خط الأنابيب ، مما يوفر لك الوقت والجهد والمال. إنه صمام جيد جدًا ، أنت تستحق ذلك. تم تجهيز الصمام بمشغل هوائي مزدوج التمثيل ومجهز بوسادة تثبيت تلبي معيار ISO 5211. يمكن تثبيت المشغل بدون قوس أو اقتران محرك الأقراص.

معايير التنفيذ-ثلاث قطع كروية تعويلة بالهواء المضغوط （مع قوس ‌ ‌
معايير التصميم	6D/Fire Fire 608 ، BS5351
شفة معيار	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
طرق الاتصال	RF ، BW ، SW ، NPT ، FNPT
الاختبار والقبول	النار 598 ، EN12266
الطول الهيكلي	API6D/ASME B16.10/EN558
تصنيفات الضغط ودرجة الحرارة	ASME B16.34
اختبار مقاوم للحريق	النار 6FA ، النار 607
معايير تسرب منخفضة	ISO 15848-1 ، API 622
تصميم مكافحة التآكل	Nace MR 0175

التطبيق-ثلاث قطع كروية تعويم الهوائية （مع قوس ‌ ‌）
مقاس	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
نطاق الضغط	CL150 ~ CL2500 PN10 ~ PN260
نطاق درجة الحرارة	-20 ℃ ~ 450 ℃
نطاق التطبيق	ينطبق على وسائل الإعلام المختلفة مثل الماء والبخار والزيت والغاز المسال والغاز الطبيعي وغاز الفحم وحمض النيتريك وحمض الأسيتيك والوسائط المؤكسدة واليوريا وما إلى ذلك.
وضع القيادة	الهيدروليكية ، الهوائية ، الكهربائية ، يدوي ودودة العتاد.
صمام الجسم/غطاء الصمام	Forforings: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، F3 ، LF5 ، MONEL المسبوكات: A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
سطح الختم	PTFE المعزز ، الفقرة بوليفينيلين (RPTFE ، PPL) ، المعدن
صمام الجذعية	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
كرة	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
عصا	الجرافيت الأسبستوس ، الجرافيت المرن ، polytetrafluoroethylene

بنية وميزات أساسية

1. يتكون جسم الصمام من الجسم الأيسر ، والجسم الأيمن ، والجسم الأوسط ، متصلاً بالبراغي لسهولة التفكيك ، والصيانة ، واستبدال المكونات الداخلية.

2. يستخدم تصميم الكرة العائم ضغط الوسائط لدفع أسطح الختم ، وتحقيق الختم ثنائي الاتجاه مناسب لعمليات الفتح/الإغلاق المتكررة.

3. تم دمج منصة عالية موحدة (الامتثال لـ ISO 5211) في الجزء العلوي من ساق الصمام ، مما يدعم التثبيت المباشر للمشغلات الهوائية (على سبيل المثال ، الرف والثبات ، أنواع المكبس).

4. تصميم النظام الأساسي لتبسيط المشغل ، يتكيف مع الرؤوس الهوائية من علامات تجارية متعددة ، ويقلل من تكاليف التعديل التحديثي.

5. يتكون جسم الصمام عادة من الفولاذ المقاوم للصدأ 304/316L ، مما يوفر مقاومة تآكل قوية للمعالجة الكيميائية ومعالجة المياه وبيئات مماثلة.

6. يمكن اختيار الأسطح السقفية كـ PTFE أو الأختام الصلبة المعدنية.
