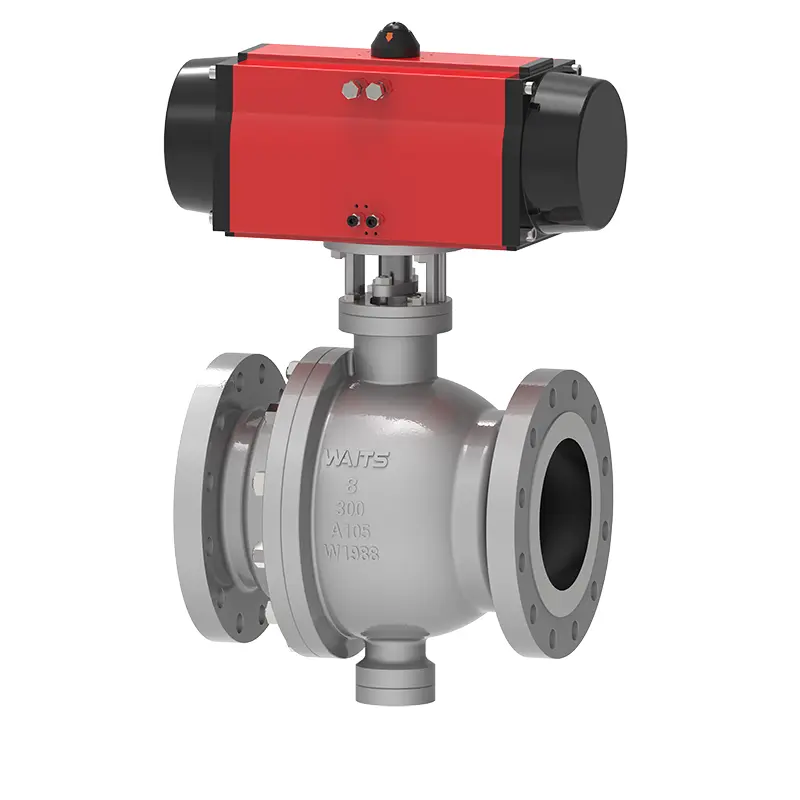

هوائي الكرة مرتكز الدوران صمام

Waits هي شركة مصنعة للصمامات الكروية الهوائية ومقرها العالمي في الصين. يمكننا تزويد العملاء في السوق العالمية بإمدادات مستقرة وأسعار تنافسية. تساعدنا الخبرة الصناعية الغنية والفريق المحترف على تحسين جودة المنتج ومستويات الخدمة ذات الصلة. يمكن استخدام معايير تصنيع مختلفة في الإنتاج، مثل API6D/ISO17292/BS5351، إلخ.

إرسال استفسار

وصف المنتج

الصمام الكروي الهوائي عبارة عن صمام كروي فولاذي، وجسم الصمام مصنوع من مواد عالية الجودة، ويتم تثبيت الكرة، ويتم توصيل الحافة الوسطى والرقبة بواسطة البراغي. إن الجزء العلوي والسفلي من مقعد الصمام عبارة عن تأثيرات مكبس واحد، مع وظيفة DBB. في الوقت نفسه، يحتوي الختم بين مقعد الصمام والكرة على ثلاثة هياكل: هيكل الختم الناعم التقليدي، وهيكل الختم الدائري الثلاثي، وهيكل الختم الصلب.

معايير التنفيذ

معايير التصميم	API 6D، API 608، ASME B16.34، ISO 17292، BS5351؛
معايير شفة	أسم B 16.5، أسم B16.47، أسم B16.25، أسم B16.11، بس 12627؛
طرق الاتصال	الترددات اللاسلكية، رتج، الأسلحة البيولوجية
الاختبار والقبول	API598، API 6D، BS12569؛
الطول الهيكلي	أسم B16.10، بس 558، BS12982، إسو 5752؛
مستويات الضغط ودرجة الحرارة	أسم B16.34،
متطلبات الحماية من الحرائق	API6FA API607
معايير تسرب منخفضة	آيزو 15848-1، أبي 622
تصميم مضاد للتآكل	نيس مر 0103، نيس مر 0175

طلب

مقاس	مصادر القدرة النووية 1 بوصة ~ 60 بوصة DN25 ~ DN1500
نطاق الضغط	فئة 150 ~ 2500 PN10-PN420
نطاق درجة الحرارة	；-196 درجة مئوية ~ +260 درجة مئوية
نطاق التطبيق	مياه الصنبور، الصرف الصحي، البناء، البترول، الصناعة الكيميائية، الغذاء، الطب، النسيج، الكهرباء، بناء السفن، المعادن، نظام الطاقة، إلخ.
وضع القيادة	التوربينات الهوائية والكهربائية
جسم الصمام	المطروقات ： A105، A182 F304، F304L، F316، F316L، F51، F53، A350 LF2، LF3، LF5، مونيل، المسبوكات: A216 WCB، A351 CF3، CF8، CF3M، CF8M، A995 4A، 5A، A352 LCB، LCC، LC2
كرة	المجال: CS+ENP، A182 F304، F304L، F316، F316L، F51، F53، CS+TCC، CS+Ni60
حلقة دعم مقعد الصمام	حلقة دعم المقعد: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53، CS+TCC، CS+Ni55
إدراج مقعد الصمام	PTFE، RPTFE، النايلون، ديفلون، نظرة خاطفة
ساق الصمام	A182 F6a، F316، F51، A105+ENP، AISI 4140+ENP، 17-4PH

ميزات الأداء

1. لقد تم تصميم ساق الصمام مع الأخذ في الاعتبار احتمالية التشغيل غير السليم، لذلك يتم اعتماد التصميم الذي يمكن أن يمنع ساق الصمام من الخروج من جسم الصمام.

2. يحتوي الصمام الكروي الهوائي على أجهزة مقاومة للحريق ومضادة للكهرباء الساكنة، وهو أكثر استقرارًا وأكثر أمانًا في المواقف الخاصة.

3. يتم توفير منافذ حقن الشحوم ذات الإغلاق الطارئ عند نقاط الختم الخاصة بمقعد الصمام وساق الصمام. في ظل ظروف الختم العادية، لا يتم الاعتماد على شحوم الختم، ولكن بمجرد تلف سطح الختم وتسربه، يمكن حقن شحم الختم للإصلاح في حالات الطوارئ. تم تجهيز كل منفذ لحقن الشحوم بصمام حقن الشحوم وصمام فحص مدفون مسبقًا.

4. يتم تركيب صمام الصرف في الجزء السفلي من جسم الصمام للعادم وتصريف تجويف الصمام؛ يتم تثبيت صمام العادم في الجزء العلوي من جسم الصمام للعادم وتنظيف تجويف الصمام. يمكن أن يكون صمام الصرف وصمام العادم عبارة عن صمامات عزل أو وصلات تفريغ خاصة.

5. المنتج مجهز بلوحة توصيل لتتناسب مع أجهزة القيادة المختلفة.

6. يمكن تعديل مادة نهاية الصمام وفقًا لدرجة المواد المحددة لخط أنابيب المستخدم. إذا كان صمامًا ذو أكمام في كلا الطرفين، فإن طول الغلاف يمكن أن يضمن أن عملية اللحام في الموقع لا تؤثر على مادة الختم.

7. تم اعتماد التصميم المدفون المباشر. بالنسبة لهذا النوع من الصمامات المدفونة مباشرة، فإن ساق الصمام يحتاج إلى إطالة وفقًا للمشروع لتسهيل التشغيل الأرضي، ويمتد من خط الأنابيب إلى الأرض من أجل تعبئة الشحوم المقابلة، وتصريف مياه الصرف الصحي وأجهزة التهوية. يتم توفير ارتفاع الصمام المدفون المباشر من قبل العميل.

Pneumatic Trunnion Ball Valve
