صمام الفراشة البحرية متحدة المركز

تم تصميم صمامات الفراشة البحرية متحدة المركز من Waits وفقًا لمعايير API 609 / ISO 14313 / JIS F7480 - معايير الصمامات البحرية المعترف بها دوليًا والتي تحدد متطلبات الهيكل والأبعاد والمواد والأداء، مما يضمن الموثوقية والجودة في التطبيقات على متن السفن.

إرسال استفسار

وصف المنتج

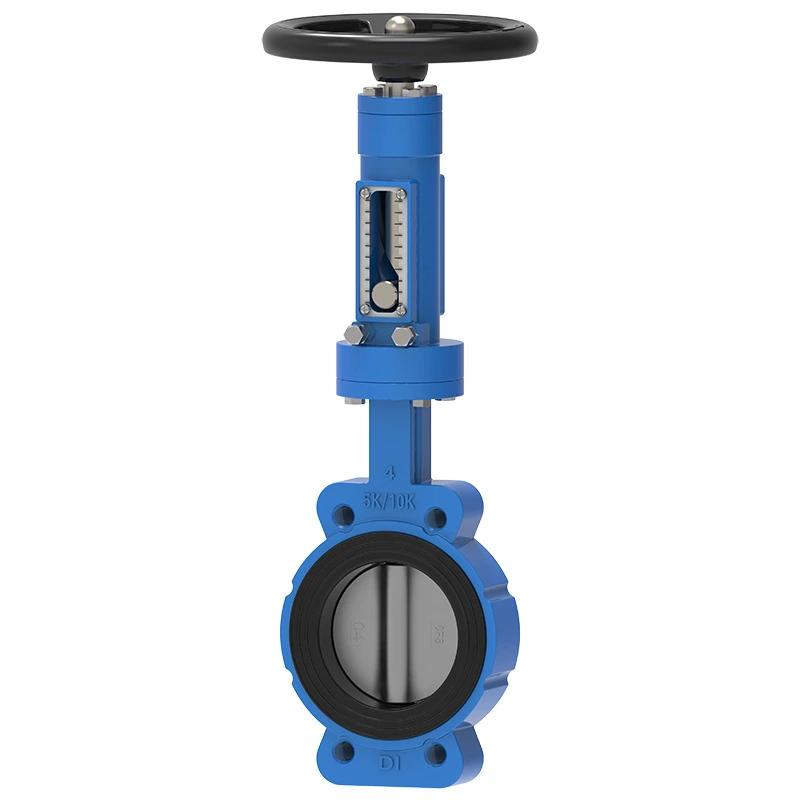

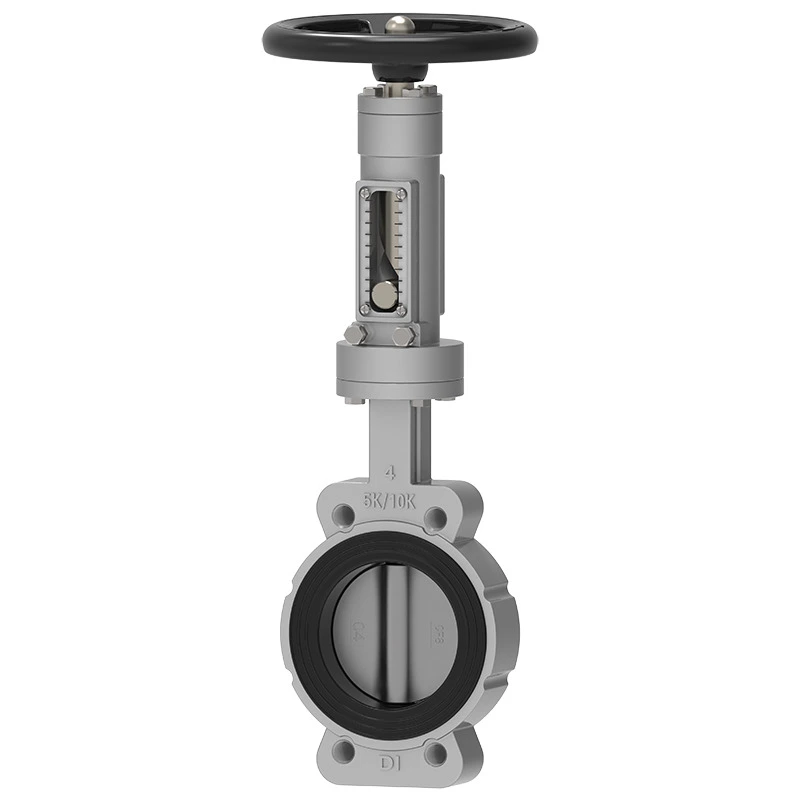

صمام الفراشة المتحد المركز من Waits's Marine، المتوفر بتصميمات شبه العروة (مدمجة) وكاملة العروة (عالية الثبات)، مصمم للاستخدام على متن السفن. مثالية للمساحات الضيقة أو الأسطح المكشوفة، فهي توفر إحكامًا موثوقًا ومقاومة للتآكل بمياه البحر وتحكمًا دقيقًا في أنظمة المياه والصرف والتبريد في البيئات البحرية الصعبة.

معايير التنفيذ

معيار التصميم	API 609، EN 593، BS 5155، GOST
نهاية القياسية	أنسي B16.1 CL. 125LB وB16.5 CL. 150 رطل الدين 2501 PN6/PN10/PN16/، إن 1092 PN6، PN10 وPN16 AS 2129 الجدول د وهـ BS 10 الجدول د وهـ إم إس إس SP44 CL. 150 رطل عوا C207 150 رطل ISO 2531 PN6، PN10 وPN16 آيزو 7005 PN6، PN10 وPN16
التفتيش والاختبار	API 598، IS0 5208، EN 12266-1، غوست
وجها لوجه	أب 609، إن 558، إسو 5752، إم إس إس SP 67، دين 3202
شفة أعلى	ايزو 5211

طلب

درجة حرارة التشغيل	-45 درجة مئوية ~ 150 درجة مئوية
مقاس	2"-80"، DN50-DN2000
ضغط العمل / CWP	16 بار 10 بار
صدَفَة	24 بار 15 بار
ختم	18 بار 10 بار
اختبار الهواء	6 بار 6 بار
بيئة التشغيل	نظام الصابورة والآسن المعالجة الكيميائية محطات تحلية المياه، منصات الحفر، مياه الشرب مسحوق جاف، الأغذية والمشروبات، محطات الغاز صناعة التعدين HAVC، صناعة الورق، معالجة الرمال، مياه البحر، صناعة السكر المعالجة الحرارية للمياه مياه الصرف الصحي
المشغل	رافعة، تروس، كهربائي، هوائي، إلخ.
مادة الجسم	الحديد الزهر، حديد الدكتايل، الفولاذ الكربوني، الفولاذ المقاوم للصدأ، البرونز، إلخ.
القرص	الحديد الزهر، حديد الدكتايل، الفولاذ الكربوني، الفولاذ المقاوم للصدأ، البرونز
ينبع	2CR13 F304 F316 F51 F53 مونيل K500
مقعد	BUNA NBR EPDM VITON PTFE HEPDM نيوبرين هيبالون مطاط طبيعي
