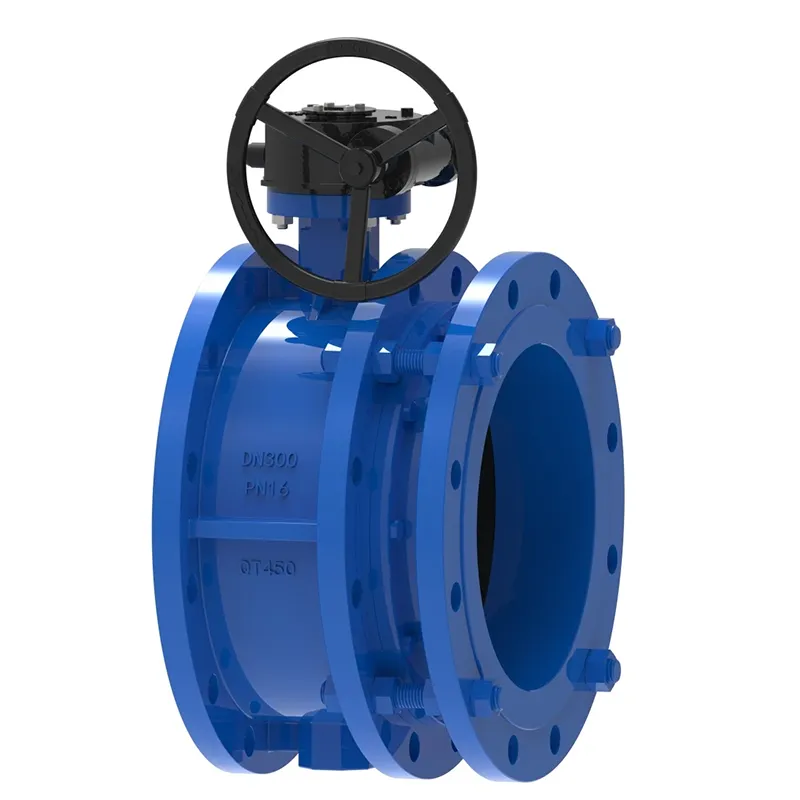

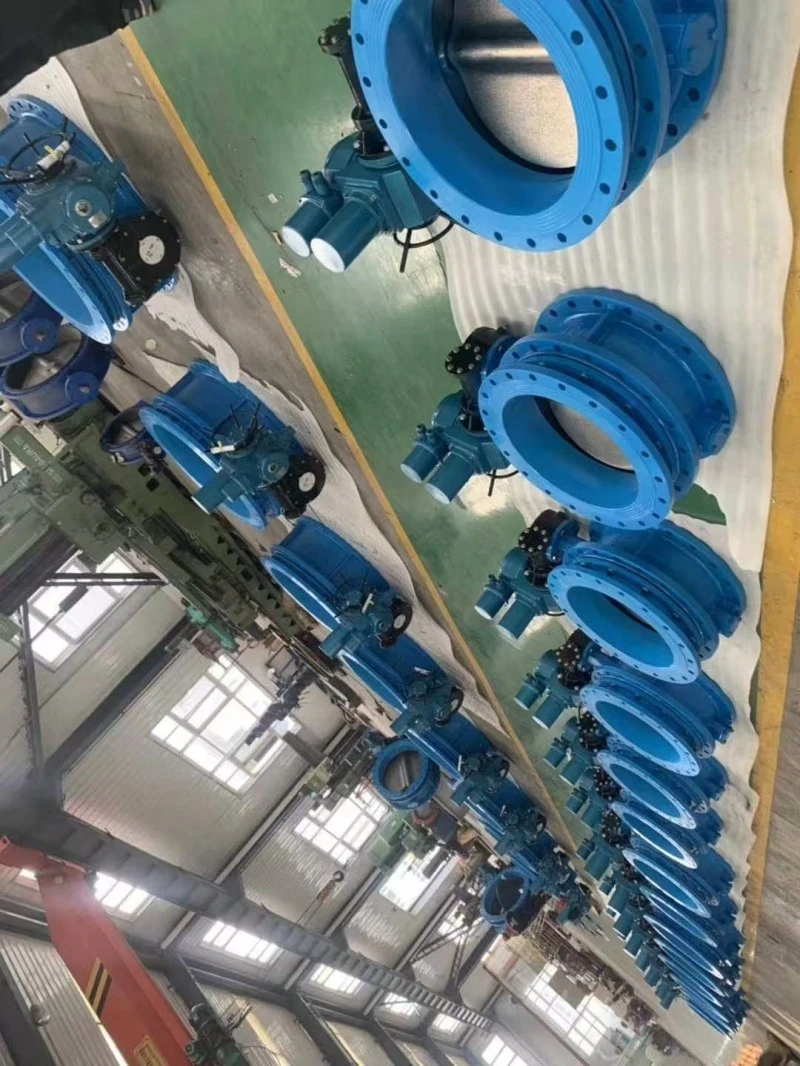

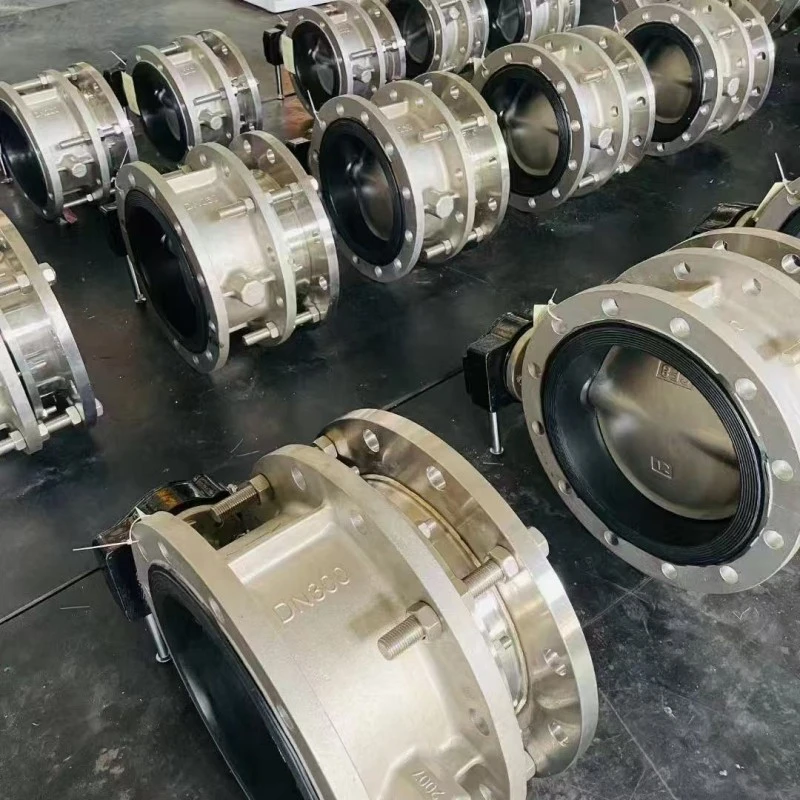

توسيع مشترك صمام الفراشة متحدة المركز

يتم تركيب لوحة الفراشة المتقدمة لصمام الفراشة متحدة المركز التلسكوبي في اتجاه قطر خط الأنابيب. في القناة الأسطوانية لجسم صمام الفراشة التلسكوبي، تدور لوحة الفراشة على شكل قرص حول المحور، بزاوية دوران تتراوح بين 0 درجة و90 درجة. عند تدويره إلى 90 درجة، يكون الصمام مفتوحًا بالكامل. مناسبة لدرجات الحرارة ≥ 80 ℃، وتستخدم في البترول، والكيماويات، والمواد الغذائية، والأدوية، والمنسوجات، وصناعة الورق، والطاقة، وإمدادات المياه والصرف الصحي، وخطوط أنابيب الغاز لتنظيم التدفق، واعتراض الوسائط، والتعويض عن التمدد والانكماش الحراري لخط الأنابيب.

المزايا:

صمام الفراشة التلسكوبي متحد المركز (مع هيكل يمكن أن يمتد ضمن نطاق معين من الطول) لا يسهل تفكيك الصمام فحسب، بل يقلل أيضًا من ضغط خط الأنابيب ويحمي الصمام. وفي الوقت نفسه، فإنه يضغط أيضًا على طريقة تركيب صمامات الفراشة ووصلات التمدد، مما يجعل المساحة أكثر إحكاما. عادة، لا تتطلب هذه الأنواع من الصمامات صيانة خاصة وتتطلب فقط مراقبة منتظمة لأجزاء التمدد والانكماش للتسريبات والانفصال.

تتميز طريقة تركيب صمام الفراشة التلسكوبي متحد المركز بمزايا كبيرة، حيث أن وصلة التمدد فقط تحتاج إلى تفكيكها، مما يوفر الكثير من مساحة الصيانة ويحقق صيانة مجانية للصمام (صمامات الفراشة أثقل، وصلات التمدد أخف، وكثافة العمالة أقل).

احتياطات التثبيت:

1. يُمنع منعًا باتًا تفكيك صمامات الفراشة ذات فلنجات التمدد المفككة في موقع بناء خط الأنابيب؛ يُمنع منعًا باتًا إطالة أو تقصير صمام الفراشة التلسكوبي بشكل متكرر في الموقع.

2. يجب أن تكون الأنابيب الموجودة على طرفي صمام التمدد متحدة المركز، ويجب أن يكون سطحي الحافة على الأنابيب متوازيين؛

3. يجب تشديد مسامير تثبيت الشفة بشكل متماثل، وعدم تشديد مسامير تثبيت الشفة بالقوة على جانب واحد؛

4. يتم تركيب أنبوب التمدد خلف الصمام.

5. لا يجوز تركيب جزء التمدد من صمام التمدد في زاوية أو نهاية خط الأنابيب.

6. يجب وضع صمام الفراشة ذو شفة التمدد بشكل مسطح قبل التثبيت ويجب عدم اصطدامه حسب الرغبة؛

7. الطول الهيكلي لصمام الفراشة التلسكوبي متحد المركز هو الحد الأدنى للطول في المصنع ويتم سحبه إلى طول التثبيت (أي طول التصميم) أثناء التثبيت؛

عندما يتجاوز الطول بين خطوط الأنابيب طول تركيب صمام فراشة التمدد، يرجى ضبط تباعد خطوط الأنابيب وعدم سحب صمام التمدد بالقوة لتجنب إتلافه؛

9. يمكن تركيب صمام الفراشة الخاص بصمام الفراشة التلسكوبي متحد المركز في أي موضع. عند استخدامها لتعويض درجة الحرارة، بعد الانتهاء من تركيب خط الأنابيب، يجب تثبيت الأقواس على كلا الطرفين على طول محور خط الأنابيب لمنع سحب أنبوب توسيع صمام التمدد. يتم حساب قوة دعم الدعامة وفقًا للصيغة التالية، ويمنع منعا باتا إزالة الدعامة أثناء التشغيل؛

كيفية الاختيار:

ينقسم الشكل الهيكلي لصمام الفراشة التلسكوبي متحد المركز إلى نوعين: صمام فراشة تلسكوبي متحد المركز وصمام فراشة تلسكوبي غريب الأطوار. وفقًا لآليات التشغيل المختلفة، يمكن تقسيمها إلى صمامات فراشة تلسكوبية مدفوعة بتروس دودية، وصمامات فراشة تلسكوبية هوائية، وصمامات فراشة تلسكوبية كهربائية.

وفقًا لمواد الختم المختلفة، يتم تقسيمها إلى صمامات فراشة تلسكوبية محكمة الغلق وصمامات فراشة تلسكوبية معدنية محكمة الغلق.

تُستخدم عادةً صمامات الفراشة المركزة التلسكوبية لخطوط أنابيب المياه النظيفة بدرجات حرارة T> 80 درجة مئوية، وخطوط الأنابيب غير قابلة للتآكل. تُستخدم صمامات الفراشة التلسكوبية الصلبة المختومة بشكل شائع في خطوط أنابيب نقل الحرارة بالبخار بدرجات حرارة T> 425 درجة مئوية. لذلك، عند اختيار صمام الفراشة التلسكوبي، من الضروري توضيح الوسط ودرجة الحرارة والضغط وما إلى ذلك من أجل اتخاذ الاختيار الصحيح.
