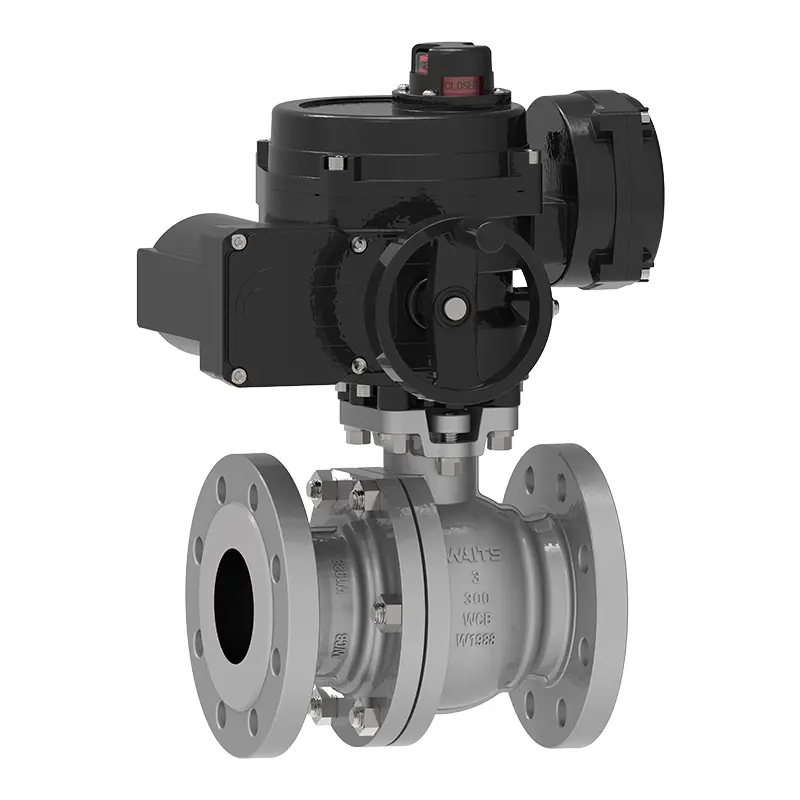

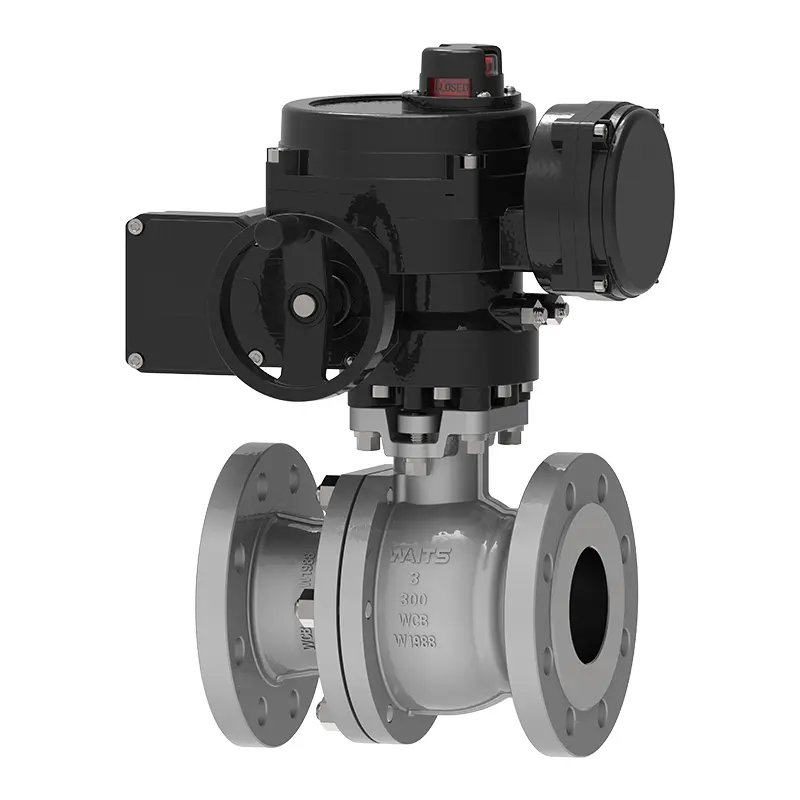

كهربائي من قطعتين متطفلين صمام الكرة العائمة

مصممو صمامات Waits من صمام الكرة العائمة المكونة من قطعتين من قطعتين مصممة خصيصًا صمام كرة عائم موثوق ومريح ومكون من قطعتين مع جسم من قطعتين. تم تصميمه وفقًا لـ API 608 و FIRE تم اختباره لتلبية معايير API 607. يمكن لـ Waits Valve تخصيص منتجات صمام عالية الأداء وفقًا لاحتياجات العملاء الخاصة.

إرسال استفسار

وصف المنتج

يتكون صمامات الكرة العائمة المكونة من قطعتين متينين من قطعتين من مكونين من جسم الصمام ، الكرة العائمة وتصميم مدخل نهاية. هيكله مضغوط وبسيط ، مع أبعاد صغيرة ومتطلبات مساحة التثبيت المنخفضة. يتم إصلاح جثتي الصمامات بواسطة مسامير شفة ، وزن خفيف ، يسهل نقله وتثبيته. الدافع وراء الصمام بواسطة جهاز كهربائي ، والذي يمكن أن يتحكم بسرعة ودقة في الفتح والإغلاق. يمكن استخدام مواد الختم في مختلف النطاقات للضغط ودرجة الحرارة ، بما في ذلك Teflon و PPL و Peek و Delrin ، إلخ.

معايير التنفيذ-صمام كرة عائم محفوف بالحيوية
معايير التصميم	6D/Fire Fire 608 ، BS5351
شفة معيار	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
طرق الاتصال	RF
الاختبار والقبول	النار 598 ، EN12266
الطول الهيكلي	API6D/ASME B16.10/EN558
تصنيفات الضغط ودرجة الحرارة	ASME B16.34
اختبار مقاوم للحريق	النار 6FA ، النار 607
معايير تسرب منخفضة	ISO 15848-1 ، API 622
تصميم مكافحة التآكل	Nace MR 0175

التطبيقات الكهربائية المكونة من قطعتين صمامات الكرة العائمة
مقاس	nps 2 ″ ~ nps 4 ″ dn50 ~ dn100
نطاق الضغط	CL150 ~ CL2500 PN10 ~ PN260
نطاق درجة الحرارة	-20 ℃ ~ 400 ℃
نطاق التطبيق	ينطبق على وسائل الإعلام المختلفة مثل الماء والبخار والزيت والغاز المسال والغاز الطبيعي وغاز الفحم وحمض النيتريك وحمض الأسيتيك والوسائط المؤكسدة واليوريا وما إلى ذلك.
وضع القيادة	الهيدروليكية ، الهوائية ، الكهربائية ، يدوي ودودة العتاد.
صمام الجسم/غطاء الصمام	Forforings: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، F3 ، LF5 ، MONEL المسبوكات: A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
سطح الختم	PTFE المعزز ، الفقرة بوليفينيلين (RPTFE ، PPL) ، المعدن
صمام الجذعية	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
كرة	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
عصا	الجرافيت الأسبستوس ، الجرافيت المرن ، polytetrafluoroethylene ، سبيكة قائمة على الحديد

المزايا الفنية للمنتج

1. التصميم المشترك ، والبناء الخفيف ، والصيانة المعيارية.

2. آلية الختم الدائرية مع خيارات لأسطح الختم الصلبة أو PTFE ، ومقاومة تآكل الجسيمات والسوائل المسببة للتآكل.

3. تشغيل عزم الدوران لعملية الفتح/الإغلاق الفعالة.

4.IDEAL بالنسبة للصناعات الكيميائية والزيت (مقاومة الكبريت) والطاقة (ارتفاع درجة الحرارة) والصناعات الغذائية/الأدوية (الأسطح المصقولة الصحية).

5. حماية الحجم: تعزيز الموثوقية على المدى الطويل في البيئات القاسية.

سمات

يتبنى صمام الكرة العائم المكتوب من قطعتين محفوفتين بتصميمًا مقاومًا للحريق. عندما تتلف المواد غير المعدنية بسبب ارتفاع درجة الحرارة ، فإن الضغط العلوي في خط الأنابيب يدفع الكرة إلى شفة مقعد الصمام المعدني ، مما يقطع المتوسط وتجنب التسرب الداخلي.

تصميم مكافحة التلاشي يبقي العمود آمنًا في أي ضغط.

يعد جهاز القفل اختياريًا ويمكنه توفير حماية النظام عن طريق منع سوء التشغيل

وسادة تصاعد المحرك ISO5211 ، يسهل فصلها والصيانة ، ويمكن أيضًا استخدامها مع التروس البالية أو المحركات الكهربائية أو المحركات الهوائية ، إلخ.

من السهل تشغيل تصميم المقبض القابل للفصل ، ومن السهل أيضًا تجميع الصمام مع المحركات والإكسسوارات لتطبيقات التبديل أو التحكم.

Electric Two Piece Flanged Floating Ball Valve
