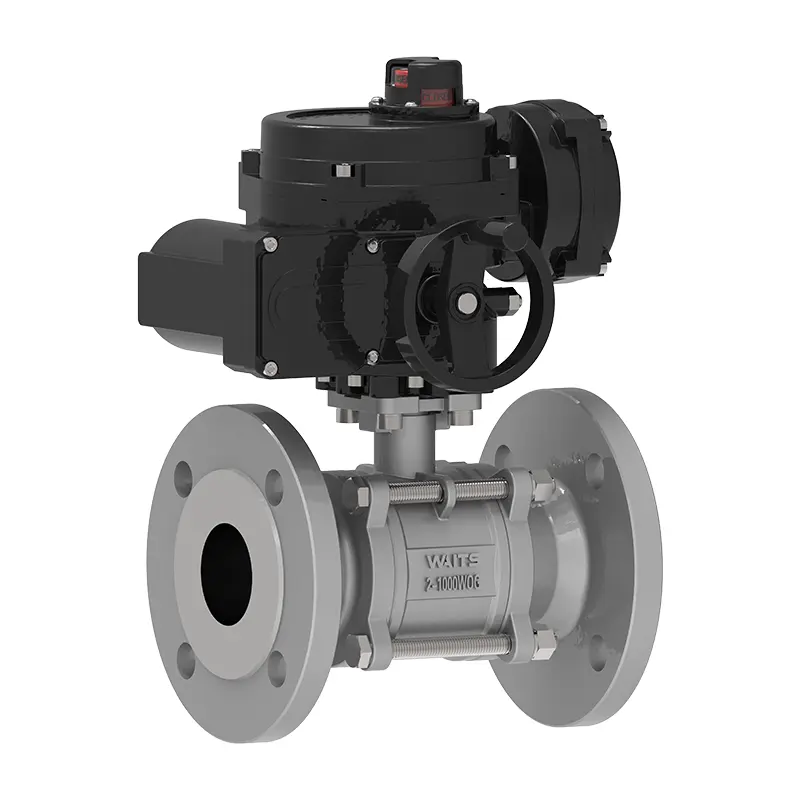

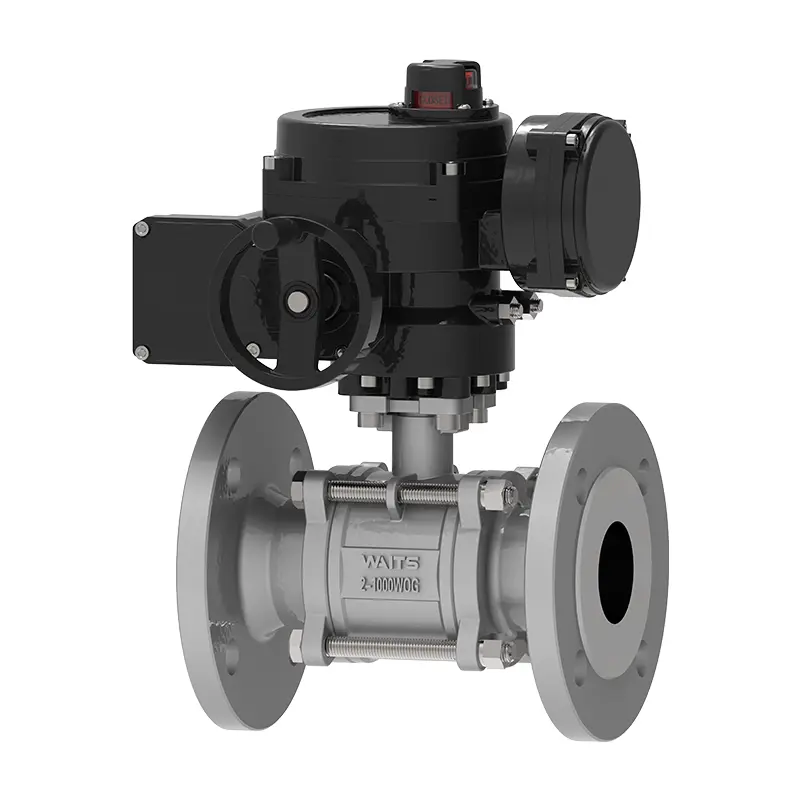

كهربائي ثلاث قطع صمام الكرة العائمة

Waits Valve Electric ثلاث قطع ثلاث قطع صمام كرة عائمة متينة ، يتم التحكم فيها بذكاء ، ويحقق أتمتة تدفق فعالة. من الاستشارة التقنية قبل البيع وتخطيط الحلول إلى تركيب ما بعد البيع ، والتكليف ، والصيانة والإصلاح ، يمكن لـ WAITS أيضًا تصميم صمامات كرة من قطعتين مع أقواس متزايدة لتسهيل تطبيقات الأتمتة. أنشأت Waits Valve نظام خدمة كامل للدورة.

إرسال استفسار

وصف المنتج

يتم تقسيم صمام الصمام من صمامات Waits Valve Electric من ثلاث قطع مزدوجة الكرة إلى ثلاثة أجزاء ويعتمد تصميم صمام الكرة الكهربائي القياسي. نطاق الحجم هو NPS 2 ″ ~ nps 4 ″ DN50 ~ DN100 ، وضغط العمل WOG هو CL150 ~ CL2500 PN10 ~ PN260. نحن نقدم مجموعة كاملة من صمامات الكرة المكونة من ثلاث قطع مع اتصالات نهائية مختلفة ، بما في ذلك النهايات الملولبة ، ونهايات اللحام بعقب ، ونهايات لحام المقبس واتصالات Tri-clamp.

إن الهيكل الفريد من صمام WAITS يجعل التفكيك والصيانة أكثر ملاءمة: يمكن فحص الكرة والمقعد الصمام واستبدالها دون تفكيك خط الأنابيب ، مما يقلل بشكل كبير من صعوبة وتكلفة الصيانة. فيما يتعلق بأداء الختم ، يوفر الهيكل المكون من ثلاث قطع توزيع ضغط أكثر اتساقًا وله تأثير ختم ، في حين يدرك وضع المحرك الكهربائي التحكم التلقائي. غالبًا ما يستخدم هذا الصمام في سيناريوهات خط الأنابيب الصناعية مع تردد صيانة الصمام العالي ومتطلبات الختم الصارمة.

معايير التنفيذ-صمام الكرة العائمة
معايير التصميم	6D/Fire Fire 608 ، BS5351
شفة معيار	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
طرق الاتصال	RF
الاختبار والقبول	النار 598 ، EN12266
الطول الهيكلي	API6D/ASME B16.10/EN558
تصنيفات الضغط ودرجة الحرارة	ASME B16.34
اختبار مقاوم للحريق	النار 6FA ، النار 607
معايير تسرب منخفضة	ISO 15848-1 ، API 622
تصميم مكافحة التآكل	Nace MR 0175

التطبيقات ثلاثية القطع ثلاث قطع صمام الكرة العائمة
مقاس	nps 2 ″ ~ nps 4 ″ dn50 ~ dn100
نطاق الضغط	CL150 ~ CL2500 PN10 ~ PN260
نطاق درجة الحرارة	-20 ℃ ~ 400 ℃
نطاق التطبيق	ينطبق على وسائل الإعلام المختلفة مثل الماء والبخار والزيت والغاز المسال والغاز الطبيعي وغاز الفحم وحمض النيتريك وحمض الأسيتيك والوسائط المؤكسدة واليوريا وما إلى ذلك.
وضع القيادة	الهيدروليكية ، الهوائية ، الكهربائية ، يدوي ودودة العتاد.
صمام الجسم/غطاء الصمام	Forforings: A105 ، A182 F304 ، F304L ، F316 ، F316L ، F51 ، F53 ، B148 ، A350 LF2 ، F3 ، LF5 ، MONEL المسبوكات: A216 WCB ، CF3 ، CF8 ، CF3M ، CF8M ، 4A ، 5A ، C95800 ، LCB ، LCC ، LC2
سطح الختم	PTFE المعزز ، الفقرة بوليفينيلين (RPTFE ، PPL) ، المعدن
صمام الجذعية	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
كرة	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
عصا	الجرافيت الأسبستوس ، الجرافيت المرن ، polytetrafluoroethylene ، سبيكة قائمة على الحديد

الهيكل الأساسي ومبدأ العمل

1. يتكون جسم الصمام من الأقسام اليسرى واليمين والمتوسطة المتصلة بالبراغي ، مما يتيح التفكيك السريع للصيانة واستبدال المكونات الداخلية.

2. تتحول الكرة نحو سطح ختم المخرج تحت ضغط الوسائط ، وتحقيق الختم ثنائي الاتجاه مناسب لدورات التشغيل المتكررة.

3. تدمر مشغل كهربائي ربع الدور الذي يدعم التحكم في الدوران من 0 إلى 90 درجة لتنظيم التدفق أو وظائف التشغيل/الإيقاف ، وتوافق مباشرة مع أنظمة التحكم الصناعية.

Electric Three Piece Flanged Floating Ball Valve
