الدكتايل الحديد y-trainer

يستخدم Laits Valve Ductile Iron Y-Lostrainer قطعة واحدة عالية القوى وقشرة الحديد الدكتايل عالية الجودة لحماية نظام خطوط الأنابيب. يمكن أن يقوم النوع Y الذي صممه فريقنا بتصفية الشوائب بفعالية مع فقدان الضغط المنخفض. عندما تعمل في خطوط الأنابيب الصناعية والمدنية ، ستفكر في هذا المنتج على أنه مفيد للغاية ومفيد لك!

إرسال استفسار

وصف المنتج

Waits Valve Iron Earnation Balance Ductile Ironer y-trainer يساعد على تصفية الجسيمات. يحتوي مرشح نوع Y على واجهات متعددة ملولبة لتوصيل نقاط PT ومنافذ العادم والملحقات. بالإضافة إلى ذلك ، فإنه يأتي أيضًا مع مرشح مثقوب من الفولاذ المقاوم للصدأ. هذا التصميم الصارم هو أساس راحة البال!

مبدأ العمل

عندما يدخل السائل إلى ذرة الحديد ذي الحديد من خط الأنابيب ، فإنه يتدفق أولاً إلى التجويف على شكل "Y". بموجب عمل المرشح ، يتم اعتراض الشوائب على السطح الخارجي للمرشح ، بينما يمر السائل النظيف عبر المرشح في منفذ المرشح ويستمر في التدفق في خط الأنابيب. مع استمرار عملية التصفية ، تتراكم الشوائب تدريجياً على سطح المرشح. عندما يتم انسداد المرشح إلى حد ما ، سيزداد فرق الضغط بين مدخل المرشح والمخرج ، مما يؤثر على التدفق الطبيعي للسائل. في هذا الوقت ، يجب تنظيف المرشح أو استبداله.

معايير التنفيذ-ضئيل الحديد
معايير التصميم	API 6D ، EN1074
شفة معيار	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
اتصال	NPT ، RF ، FF ، RTJ ، BW ، SW
اختبار القبول	النار 598 EN12266
طول الهيكل	API6D/ASME B16.10/EN558
تصنيفات الضغط ودرجة الحرارة	ASME B16.34
اختبار النار	6FA Fire Flight607
معيار تسرب منخفض	ISO 15848-1 ، API 622
تصميم مكافحة التآكل	Nace MR 0175
التطبيق-الحديد الحديد y-trainer
مقاس	NPS 1/4 ″ ~ NPS 12 ″ DN6 ~ DN300
نطاق الضغط	CL125 ~ CL150 PN10 ~ PN25
نطاق درجة الحرارة	-20 ℃ ~ 300 ℃
طلب	الماء البارد والماء الساخن (عادةً ما تكون درجة الحرارة -120 ℃ ، يجب إيلاء الانتباه إلى الاستقرار الحراري للحديد الزهر) ؛ المياه المنزلية ، والمياه الصناعية المتداولة ، ومياه النار ، والهواء المضغوط (يجب أن يكون الضغط ≤1.6mpa لتجنب الضغط الزائد للحديد الزهر) ؛ الغاز غير التآكل (مثل النيتروجين ، ثاني أكسيد الكربون ، إلخ) ؛ زيت التشحيم ، والزيت الهيدروليكي (الزيت غير المتآكل غير القوي ، يجب التحقق من الختم) ؛ الوقود منخفض اللزوجة (مثل الديزل ، يجب تجنب الاتصال طويل الأجل مع المذيبات القوية).
جسم الصمام	الحديد الزهر
فلتر	F304 ، F304L ، F316 ، F316L ، سلك حديدي مجلفن ، سلك نحاسي

خصائص الأداء

يستمد الضابط الحديد Y Waits Ductile اسمه من بنية "Y" على شكله ، والذي تم تصميمه لضمان تدفق السوائل السلس داخل مصفاة ويقلل من مقاومة التدفق. عادةً ما يتميز بتصميم قابل للإزالة ، مثل الاتصالات الحافة أو الخيوط ، مما يسمح بسهولة التنظيف أو استبدال شاشة المرشح عندما تصبح مسدودة ببساطة تفكيك الاتصالات المقابلة تتيح الصيانة دون عناء للداخلية. مع بنية بسيطة وخيارات التثبيت المرنة ، يمكن تركيب هذا المصفاة أفقياً أو رأسياً وفقًا لتخطيطات خطوط الأنابيب. علاوة على ذلك ، فإن تصميمه القابل للفصل يسهل الصيانة المريحة: يمكن للمشغلين فصل المصفاة بسهولة لتنظيف أو استبدال الشاشة دون أدوات خاصة ، وبالتالي تقليل تكاليف الصيانة والتعقيد.

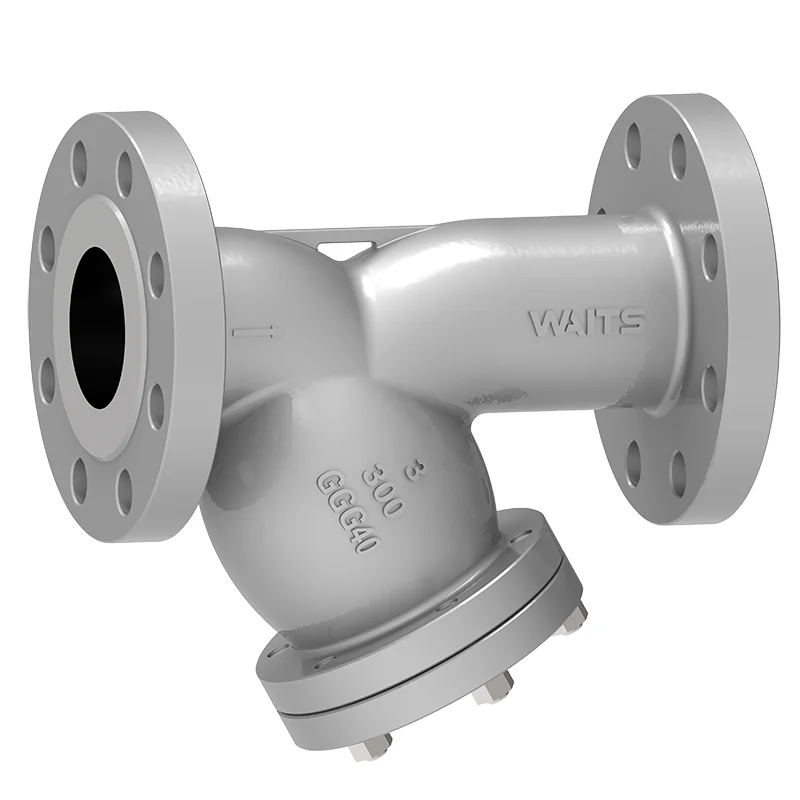

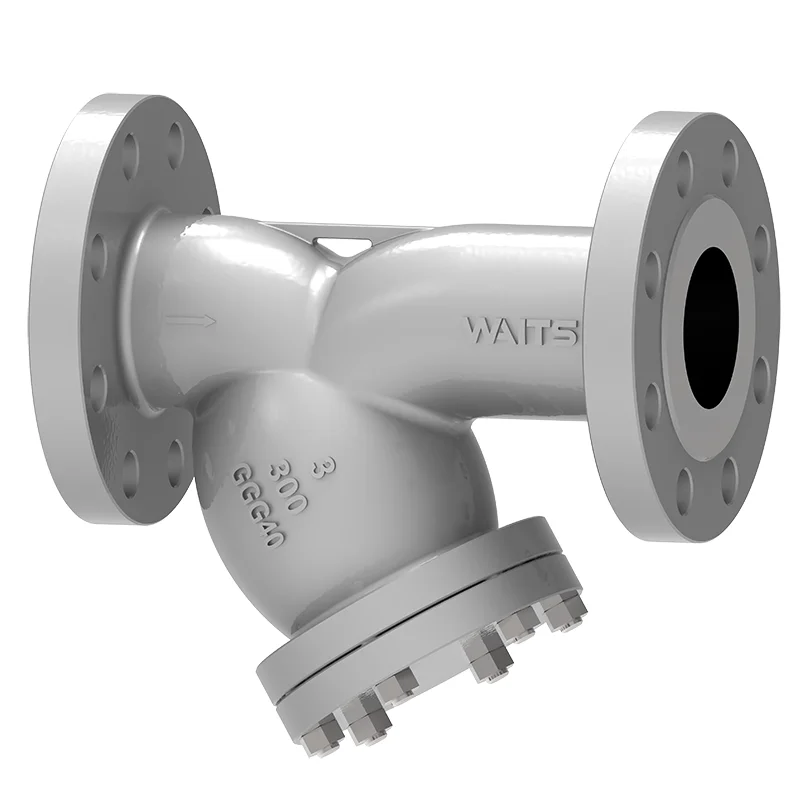

Ductile Iron Y Strainer
