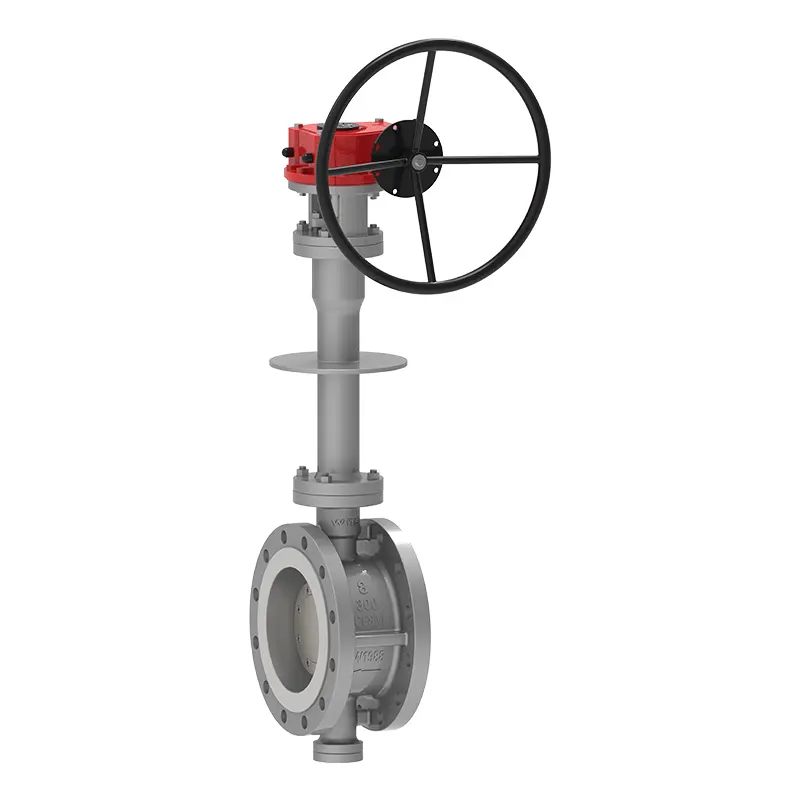

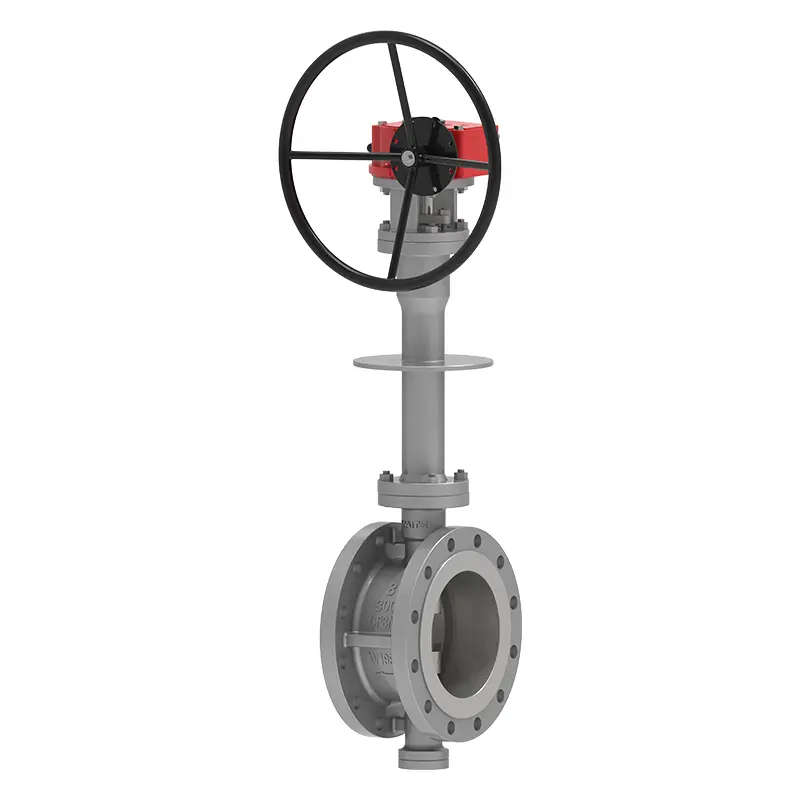

صمام الفراشة الجانبية المبردة

يتكون صمام الفراشة الجانبي المبرد الناتج عن Waits من المواد الخام عالية الجودة وتم التحكم في الجودة طوال العملية. لديها أداء ممتاز وأداء عالية التكلفة. يمكن لهذا الصمام التعامل مع درجات حرارة منخفضة للغاية وهو مناسب لظروف العمل الأكثر تعقيدًا. لدينا 30 عامًا من الخبرة في تصنيع الصمامات والحفاظ على الرائدة والمبتكرة. نأمل أن يكون لديك تعاون طويل الأجل مع المزيد من العملاء.

إرسال استفسار

وصف المنتج

صمام الفراشة الجانبي المبرد هو صمام فراشة طويل العمر وتوفير الطاقة تم تطويره حديثًا بواسطة Waits. وهو يتألف من جسم الصمام ، ولوحة الفراشة ، وحلقة الختم ، وآلية الإرسال والمكونات الرئيسية الأخرى. يتبنى هيكلها تصميم مبدأ غريب الأبعاد ثنائي الأبعاد أو ثلاثي الأبعاد ، ويطبق تقنية جديدة متوافقة مع الختم المرن أو الختم متعدد المستويات الصلبة والنية ، مما يقلل من عزم الدوران عندما يكون صمام الفراشة قيد التشغيل ، ويوفر المزيد من الجهد والطاقة. يمكن أن يضمن هذا التصميم واختيار العملية أيضًا مقاومة التآكل الكلية ، ومقاومة درجة الحرارة العالية ومقاومة التآكل لصمام الفراشة.

معايير التنفيذ

التصميم معيار	API 609 ، BS 6364
شفة معيار	ASME B16.25 (BW)
النار آمنة	النار 6FA
اتصال نهاية	شفة مزدوجة ، بي دبليو ، رقاقة ، العروة إلخ.
التفتيش والاختبار	API 598 & BS 6364
قبول اختبار درجة الحرارة المنخفض	GB/T 24925 ، BS6364 ، ISO 28921-1 ، MSS-SP-134 ، MESC SPE77/200
وجها لوجه	API 609 و ASME B16.10 و 558
مستويات الضغط ودرجة الحرارة	ASME B16.34
معيار تسرب منخفض	ISO 15848-1 ، API 622
تصميم مكافحة التآكل	Nace MR 0103 ، Nace MR 0175

طلب

مقاس	3 "-52" ، DN80-DN1300
تصنيف الضغط	الفئة 150-900 ، PN16-PN160
درجة حرارة التشغيل	-196 درجة مئوية ~ 150 درجة مئوية
نطاق التطبيق
المشغل	الترس ، الكهربائية ، الهوائية ، الجذعية العارية ، إلخ.
مادة الجسم	A351 CF3 ، CF8 ، CF3M ، CF8M ، إلخ.
لوحة الصمام	A351 CF3 ، CF8 ، CF3M ، CF8M ، إلخ.
مقعد الصمام	الفولاذ المقاوم للصدأ + STL. الفولاذ المقاوم للصدأ + الجرافيت
صمام الجذعية	XM-19 ، GR660 TY2/HT

ميزات الأداء

1. يتبنى صمام الفراشة الجانبي المبرد تصميمًا مزدوجًا ومخطوطًا صغيرًا: يصل عزم الدوران إلى المستوى المحلي الرائد (40 ٪ ~ 60 ٪ من أقرانهم) ، والأسعار الكهربائية والهدية المتطابقة مفيدة للغاية ؛
2. يمكن استبدال مقعد الصمام وخاتم الختم عبر الإنترنت بتصميم مقصورة الصيانة: يتم فصل مقعد الصمام وخاتم الختم ، ويحتوي الصمام على منفذ تفتيش لسهولة الصيانة والاستبدال.
3. يمكن للمفاتيح العليا والسفلية المزدوجة لوحية الصمام وجذع الصمام أن لا تتعثر في درجات حرارة منخفضة ، وفي الوقت نفسه تلبية التصميم المضاد للمرافئ API 609 ؛
4. عزم دوران الصمام صغير: سطح الختم قريب من ارتداء الصفر ، مما يمتد عمر خدمة الصمام ؛
5. يحتوي على مجموعة واسعة من التطبيقات ويمكن استخدامها لأجهزة درجة الحرارة منخفضة للغاية مثل الغاز الطبيعي المسال والبروبيلين والإيثيلين ؛
6. أداء ختم جيد: التسرب في درجة الحرارة العادية هو API598 ، والتسرب في درجة حرارة منخفضة هو 1/3 من BS6364. تلبية متطلبات الختم الإيجابية والعكسية لـ BS6364 في درجات حرارة منخفضة ؛
7. جسم الصمام ومقعد الصمام هما مكونات منفصلة: يمكن تصنيع مقعد الصمام وخاتم الختم من مواد مختلفة لتلبية ظروف العمل ؛
8. ثلاثة غريب الأطوار: ينحرف الخط المركزي للعمود من الخط المركزي لسطح الختم ، ويشكل خط الأوسط للعمود قليلاً من خط الأوسط لخط الأنابيب ، ويشكل الخط المركزي لسطح ختم جسم الصمام (مخروط مائل) موضعًا زاويًا مع خط وسط خط الأنابيب ؛
