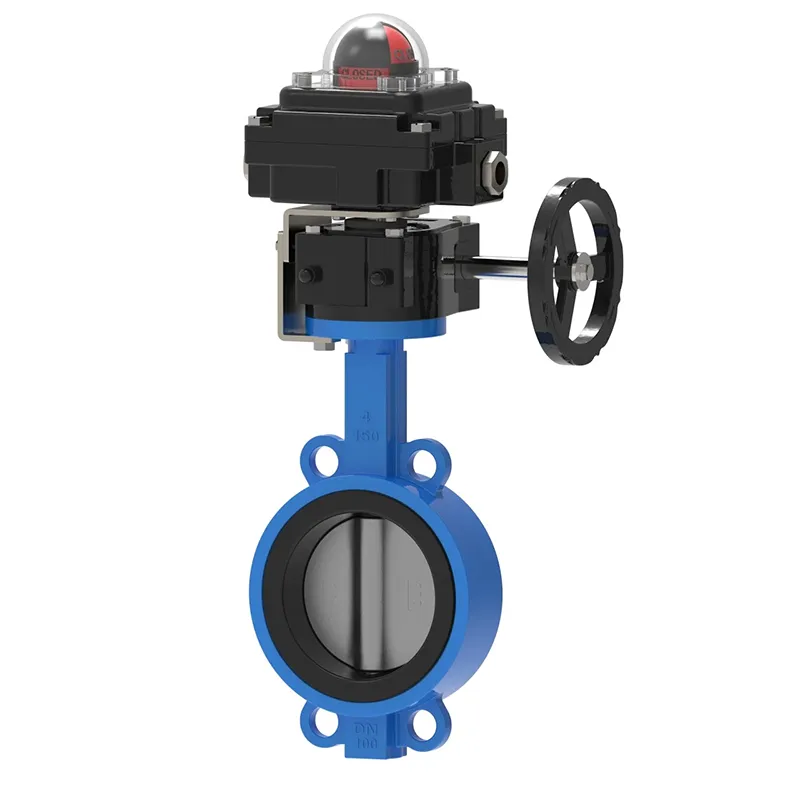

صمام الفراشة مع مفتاح الحد

مع تزايد تعقيد المصانع وعملياتها واعتمادها بشكل أكبر على ردود فعل النظام في الوقت الفعلي، يطالب العديد من العملاء بشكل متزايد بملاحظات كهربائية لكل من الصمامات اليدوية والآلية. يختلف كل صمام عن الآخر، لذا فإن صمام الفراشة المزود بمفتاح حدي لتعديل صمام الانتظار سيوفر خدمات مخصصة بناءً على عينات الصمامات وصناديق التبديل المطلوبة.

ميزة

منتج إشارة موضع الصمام منخفض التكلفة

غلاف طلاء مسحوق الخبز اللاصق الساخن

مفتاح ميكانيكي مزدوج القطب ثنائي القناة (SPDT)، تيار مقدر 16 أمبير

يمكنك الإشارة إلى حالة التشغيل/الإيقاف من خلال ضوء مؤشر كروي مرئي بوضوح

من السهل ضبط الكاميرا والمعايرة في الموقع بسيطة. لا توجد أدوات مطلوبة.

واجهات قناة NPT مقاس 1/2 بوصة

صمام الفراشة مع مفتاح الحد هو مفتاح حد يدوي مناسب للصمامات الكروية وصمامات الفراشة التي يصل حجمها إلى 8 بوصات. يتوافق الصمام مع معيار ISO5211، ويتوافق مع تصنيف NEMA 4X، ومجهز بجهاز قفل مدمج. مفتاح حد SPDT قياسي 10 أمبير عند 120 فولت تيار متردد.

المفتاح الحدي هو جهاز كهروميكانيكي يقوم ميكانيكيًا بتوصيل المشغل بمفتاح كهربائي. مفتاح الحد هو جهاز تحكم يتم تشغيله بواسطة حركة الجسم. باختصار، يمكن لمفاتيح الحد مراقبة حركة الكائنات الأخرى.

تتمتع مفاتيح الحد الميكانيكية بدقة عالية وقابلية للتكرار. تستخدم أجهزة استشعار الاتصال للكشف عن وجود الأجسام وموضعها في العمليات الصناعية.

عادةً ما يتم تقسيم أنواع المفاتيح الحدية إلى أربع فئات: نوع الطولي، ونوع الأسطوانة، ونوع الرافعة، ونوع المكبس. يتم تكوينها لتكون مفتوحة عادةً، أو مغلقة عادةً، أو كليهما. في بعض التطبيقات، تم استبدال مفاتيح الحد بأجهزة استشعار القرب.

عندما يتلامس جسم ما مع ذراع مفتاح الحد (أو المكبس)، ستتحرك الرافعة مسافة محددة مسبقًا حتى يتم تنشيط جهة الاتصال. يشير السفر الزائد إلى تحرك الرافعة إلى ما هو أبعد من مسافة السفر المحددة مسبقًا. النقاط الرئيسية.

مواصفات مفتاح الحد

نظرًا لتصميم صمام الفراشة المزود بمفتاح حد لعمليات محددة، يجب معايرة كل مفتاح حد وفقًا للتطبيق. يرجى مراجعة المعلمات التالية لتقييم مدى توافق مفتاح الحد مع التطبيق المستهدف.

الهيكل الخارجي: ألومنيوم مصبوب: ختم على شكل حرف O

هياكل اختيارية من الفولاذ المقاوم للصدأ 304 و316

الطلاء: طلاء مسحوق البوليستر (ساعات)

الحلقة الدائرية: مطاط النتريل (قياسي) -25 درجة مئوية -85 درجة مئوية (ساعة)

نوع البيئة: 4، 4X، IP67

درجة مقاومة الانفجار: Cl 1 منطقة 1، Ex d IIC T6 Gb

التصنيف الإقليمي: نيما 4، نيما 7

التثبيت: الفولاذ المقاوم للصدأ

المحور: نامور ستانلس ستيل

خيطان NPT بنصف بوصة

اتصالات الكتلة الطرفية: 8

جهد التشغيل: 120 فولت تيار متردد، 12 فولت تيار مستمر، 24 فولت تيار مستمر

حامل التثبيت: MB – 3.4:30 × 80، 130 ارتفاع: 20، 30 (فولاذ مقاوم للصدأ)

نطاق درجة الحرارة: -20 درجة مئوية -85 درجة مئوية

المستشعرات: المفتاح الميكانيكي CROUZET (قياسي)، مفتاح القرب (اختياري)

الموديل: IP-67 (N4)، ALS-500M (مقاوم للانفجار)
