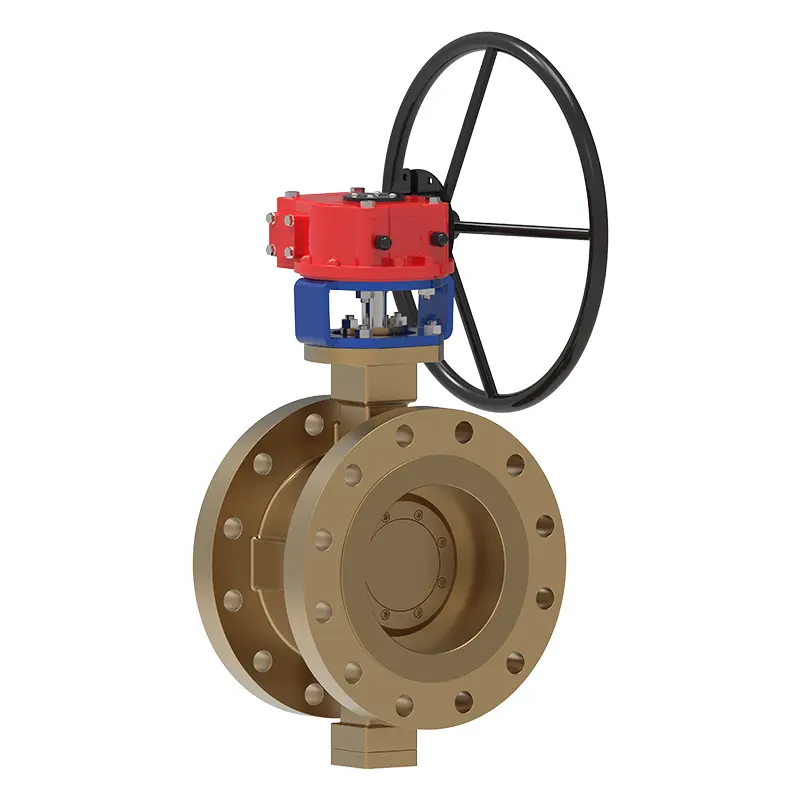

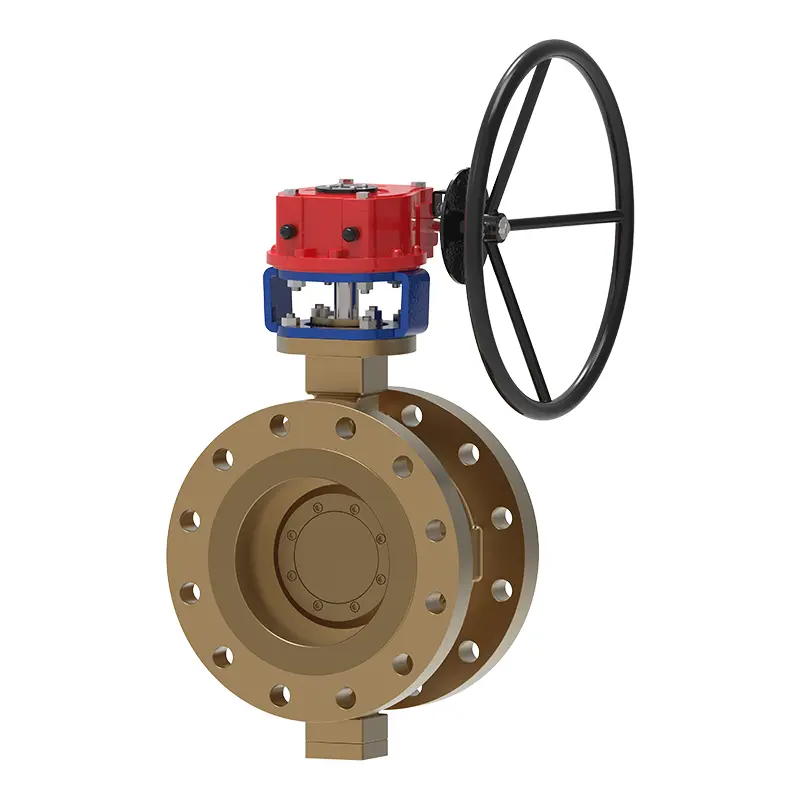

صمام فراشة شفة غريب الأطوار ثلاثي برونزي

يعتمد صمام الفراشة ذو الشفة اللامتراكز الثلاثي من Waits Bronze على تصميم ثلاثي غريب الأطوار لتقليل عزم الدوران وإطالة عمر الخدمة. جسم الصمام البرونزي المصنوع من الألومنيوم مقاوم للتآكل/درجات الحرارة العالية ومجهز بوصلة شفة وأوضاع قيادة متعددة، مناسب للتحكم في سوائل البتروكيماويات/الطاقة. مع هذا الهيكل الثلاثي اللامركزي، يحافظ صمام الفراشة دائمًا على توافق محكم بين قرص الفراشة وحلقة الختم أثناء الفتح والإغلاق.

إرسال استفسار

وصف المنتج

مرحبًا بكم في Waits Valve، لقد اخترنا لك مجموعة متنوعة من صمامات الفراشة ذات الحافة البرونزية التجارية والصناعية. يجعل اتصال العروة من السهل التثبيت في خط الأنابيب. مناسبة لأنظمة التدفئة والتهوية وتكييف الهواء ومعالجة المياه والمعالجة الكيميائية. إنها مناسبة لجميع العمليات الصناعية تقريبًا، بما في ذلك معالجة المياه والصرف الصحي والتعدين وتوليد الطاقة والنفط والغاز ومعالجة النفط وتصنيع الأغذية والتصنيع الكيميائي والبلاستيك والعديد من المجالات الأخرى.

معايير التنفيذ - صمام الفراشة ذو الحافة اللامركزية الثلاثي البرونزي
معايير التصميم	أبي 609، إي إن593
شفة القياسية	أسم B16.5/ أسم B16.47- أ/ب/EN1092-1/2
اتصال	الترددات اللاسلكية، RTJ، FF
قبول الاختبار	أبي 598 EN12266
طول الهيكل	API 6D ASME B16.10 EN558
تقييمات الضغط ودرجة الحرارة	أسم B16.34
اختبار النار	/
معيار تسرب منخفض	آيزو 15848-1، أبي 622
تصميم مضاد للتآكل	نيس مر 0175

التطبيق - صمام الفراشة ذو الحافة اللامركزية الثلاثي البرونزي
مقاس	NPS 2″~ NPS 80″ DN50~DN2000
نطاق الضغط	CL150 ~ CL600 PN10 ~ PN100
نطاق درجة الحرارة	-15 درجة مئوية ~ 425 درجة مئوية
طلب	يمكن استخدامه في مياه البحر والمياه العذبة والبخار والنفط والغاز الطبيعي والمواد الخام الكيميائية والسوائل الحمضية والقلوية وغيرها من الوسائط، خاصة في ظروف العمل مع مقاومة التآكل ودرجة الحرارة العالية والضغط العالي.
وضع القيادة	رافعة يدوية، تعمل بالتروس، تعمل بالهواء المضغوط، تعمل بالكهرباء
جسم الصمام/غطاء الصمام	آل - البرونزية
سطح الختم	الفولاذ المقاوم للصدأ مع الجرافيت المرن، أو الأقمار الصناعية
ساق الصمام	الفولاذ المقاوم للصدأ 316، 304 أو الفولاذ المقاوم للصدأ المتصلب بهطول الأمطار،

خصائص الأداء

صمام الفراشة البرونزي ذو الحافة اللامركزية الثلاثي هو صمام البوابة. البوابة على شكل فراشة ذات عمود مركزي وقرص متصل بالعمود المركزي. يقع القرص داخل جسم الصمام، ويتصل العمود المركزي بالمقبض الموجود خارج جسم الصمام. يُطلق على صمام الفراشة اللامركزي الثلاثي أيضًا اسم صمام العمود المركزي اللامركزي الثلاثي. إن حلقة الختم المركبة المصنوعة من الفولاذ المقاوم للصدأ والمثبتة على لوحة الفراشة تحقق تصميمًا مانعًا للتسرب.

التطبيقات

مصممة لأنظمة الصابورة والتبريد.

صمام الفراشة البرونزي ذو الحافة اللامركزية الثلاثي مناسب لمعالجة مياه البحر في عمليات النفط والغاز وهو متين.

محطات تحلية المياه

البنية التحتية للميناء

يتفوق صمام الفراشة ذو الشفة غريب الأطوار البرونزي من Waits في أداء الختم من خلال هيكله الثلاثي غريب الأطوار، مما يضمن الحد الأدنى من التآكل بين المقعد والقرص مع تحقيق ختم محكم ذاتيًا يضمن عدم تسرب وسائط الغاز. إنه يوفر مقاومة جيدة لدرجات الحرارة المرتفعة والتآكل والتآكل، حيث توفر مادة برونز الألومنيوم نفسها مقاومة قوية للتآكل والتآكل، ويتم تعزيزها بشكل أكبر من خلال الهياكل الصلبة الختم وأسطح مواد السبائك المقاومة للتآكل والتآكل، مما يجعلها مناسبة للبيئات الرهيبة في صناعات مثل المعادن والطاقة والبترول والمواد الكيميائية وإمدادات المياه / الصرف الصحي لخطوط الأنابيب التي تتعامل مع الوسائط المسببة للتآكل. يضمن جذع الصمام، المصمم بهيكل ثلاثي غريب الأطوار، توزيعًا عقلانيًا للقوة وعزم دوران تشغيل منخفض، مما يتيح الفتح والإغلاق بسهولة عبر طرق التشغيل اليدوية أو الترس الدودي أو الهوائية أو الكهربائية. بفضل مسار التدفق المصمم جيدًا والذي يوفر مساحة تدفق كبيرة ومعامل مقاومة تدفق منخفض، فإنه يقلل من فقدان الضغط في خط الأنابيب، مما يقلل من استهلاك طاقة النظام ويعزز الكفاءة العامة.

Bronze Triple Eccentric Flange Butterfly Valve
