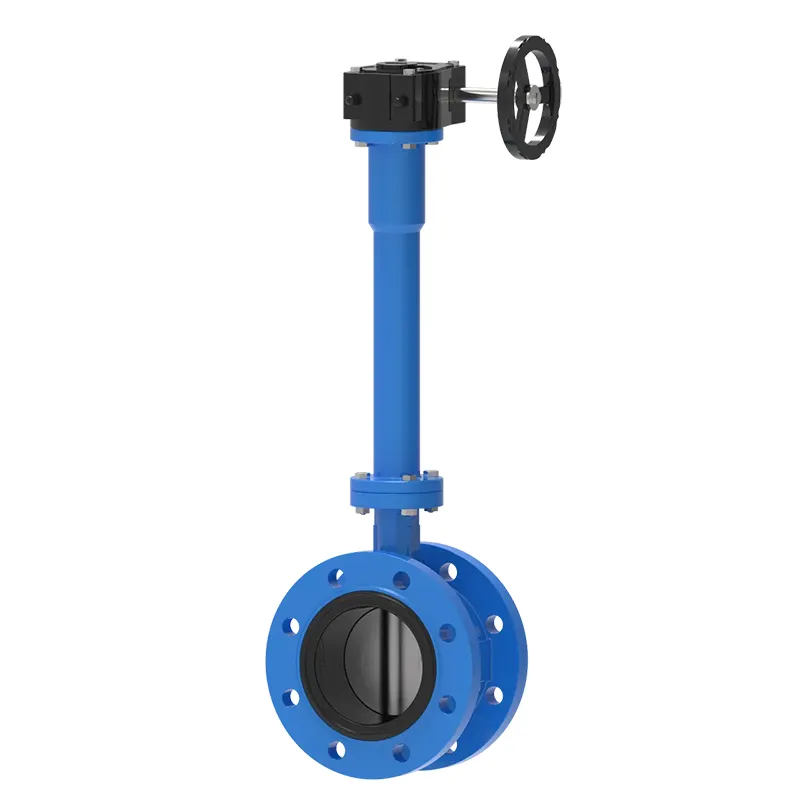

كيف يعمل صمام الفراشة ذو شفة التروس الجذعية الممتدة على حل حواجز التشغيل لأنظمة خطوط الأنابيب الصناعية المدفونة والمعزولة؟

1. التركيب الهيكلي الكامل ومبدأ العمل الأساسي

1.1 تخطيط المكونات المنفصلة للشفة والساق الممتد ومحرك التروس

تشكل ثلاث وحدات وظيفية أساسية جسم الصمام بالكامل، وتتولى كل منها توصيل خطوط الأنابيب بشكل مستقل، ونقل عزم الدوران، ومهام تنظيم التدفق على التوالي. يعتمد جسم الصمام ذو الحافة المزدوجة شكل اتصال مثبت بمسامير كامل الوجه، والذي يشكل وصلات مانعة للتسرب صلبة مع حواف خطوط الأنابيب المطابقة، مما يتجنب خطر التسرب المتوسط ​​الناتج عن التثبيت السائب لصمامات الرقاقة تحت تقلبات الضغط على المدى الطويل. تعتبر مجموعة الجذع الممتدة الجزء الأكثر تمايزًا مقارنة بصمامات الفراشة الشائعة، والتي تعمل على تمديد عجلة تشغيل الترس إلى الأرض أو منصة المعدات التي يمكن الوصول إليها، مما يفصل موضع التشغيل عن جزء جسم الصمام المدفون أو المعزول.

يقوم صندوق تخفيض التروس الدودية المثبت على الجزء العلوي من الجذع المطول بتحويل عزم الدوران الكبير المطلوب لدوران القرص ذو القطر الكبير إلى قوة تشغيل خفيفة للعجلة اليدوية، مما يقلل بشكل فعال من كثافة العمل البدني للمشغلين. داخل صندوق التروس، يمكن للهيكل الشبكي للعجلة الدودية والدودية الدقيقة قفل القرص في أي زاوية فتح دون تركيبات تحديد المواقع المساعدة، مما يحقق حالة تنظيم التدفق الثابت المستقر لتشغيل خط الأنابيب لفترة طويلة. جميع أجزاء ناقل الحركة داخل الجذع الممتد تعتمد وصلة شريحة متكاملة، مما يضمن الدوران المتزامن بين ترس العجلة اليدوية وقرص الفراشة الداخلي دون انزلاق ناقل الحركة بعد آلاف دورات الفتح والإغلاق.

• يعمل التوصيل الصلب ذو الحافة المزدوجة على تحسين استقرار الختم بشكل عام تحت تقلبات الضغط
• نقطة عملية نقل الجذع المطولة القابلة للتخصيص خارج المنطقة المدفونة/ المعزولة
• يقلل تقليل التروس الدودية من عزم الدوران التشغيلي لتنظيم خطوط الأنابيب ذات العيار الكبير
• يعمل الهيكل الجذعي المتكامل على التخلص من مخاطر فشل انزلاق ناقل الحركة

1.2 اعتراض الوسط وآلية تنظيم التدفق

يدور قرص الفراشة الدائري المثبت على الطرف السفلي من الجذع الممتد 90 درجة حول المحور المركزي الرأسي لإكمال الفتح الكامل والاختناق الجزئي والإغلاق الكامل للمقطع العرضي لخط الأنابيب. عندما يدور القرص بالتوازي مع اتجاه التدفق المتوسط، يشكل خط الأنابيب ممرًا خاليًا من العوائق؛ عند الدوران بشكل عمودي على اتجاه التدفق، فإن الحافة الخارجية للقرص تتناسب بشكل وثيق مع حلقة الختم المرنة داخل جسم الصمام لتحقيق عدم اعتراض تسرب السائل والغاز والوسائط المختلطة. يمكن لصندوق التروس بمقياس الزاوية أن يضبط بدقة زاوية دوران القرص ضمن 0-90 درجة، مما يحقق تنظيم التدفق الخطي المستمر بدلاً من التحكم بمفتاح ثنائي الحالة فقط لصمامات المقبض البسيطة.

تم تجهيز الجذع الممتد بمكونات إغلاق التعبئة متعددة الطبقات عند وصلة جسم الصمام والجلبة الطويلة، مما يمنع وسط خط الأنابيب من التسرب لأعلى على طول فجوة الجذع إلى منطقة محرك التروس، مما يتجنب صدأ التروس والتلوث المتوسط ​​لأجزاء التشغيل. يمكن استبدال مجموعة التعبئة دون إزالة الصمام بالكامل من خط الأنابيب أثناء الصيانة اللاحقة، مما يبسط إلى حد كبير أعمال الإصلاح في الموقع للصمامات المدفونة التي يصعب تفكيكها.

2. معايير مطابقة المواد لمكونات الجسم والساق والختم

2.1 تصنيف مواد جسم الصمام والقرص لبيئات الوسائط المختلفة

يحدد اختيار درجة المادة بشكل مباشر دورة التشغيل المستقرة طويلة المدى للصمام في ظل درجة حرارة متوسطة محددة وظروف التآكل. يتم استخدام جسم صمام حديد الدكتايل مع طلاء الإيبوكسي على نطاق واسع في إمدادات المياه البلدية والحماية من الحرائق وخطوط أنابيب مياه التبريد، مع مقاومة جيدة للتآكل المتوسط ​​بالمياه المحايدة وانخفاض صعوبة معالجة التصنيع. هيكل WCB من الفولاذ الكربوني مناسب لخطوط أنابيب نقل البخار والنفط ذات درجة الحرارة العالية، مما يحافظ على القوة الميكانيكية المستقرة تحت درجة حرارة متوسطة تصل إلى 425 درجة مئوية. يتطابق جسم CF8/CF8M المصنوع من الفولاذ المقاوم للصدأ مع خطوط أنابيب المياه المتوسطة والساحلية المختلطة بالأحماض الكيميائية والساحلية، مما يقاوم التآكل الناتج عن أيونات الكلوريد.

يجب أن تكون مادة قرص الفراشة متوافقة مع درجة مقاومة التآكل لجسم الصمام لتجنب التآكل الكهروكيميائي بين أسطح التلامس المعدنية المختلفة. يتم تكوين قرص تراكب الفولاذ المقاوم للصدأ لظروف العمل المتوسطة المسببة للتآكل، في حين يتم اختيار قرص سبائك البرونز لخطوط أنابيب تدوير مياه البحر لمنع التصاق الكائنات البحرية وتلف التآكل الإلكتروليتي. جميع فراغات صب المعادن تمر عبر معالجة تخفيف الضغط بعد التشكيل لإزالة إجهاد التشوه الداخلي المتولد أثناء الصب، مما يمنع تشقق جسم الصمام تحت البيئة الباردة والساخنة المتناوبة.

2.2 معايير مواد ناقل الحركة الداخلي للجذع الممتد وصندوق التروس

يتحمل الجذع المطول حمل الالتواء المتكرر في دورات الفتح والإغلاق طويلة المدى، لذلك يتم اعتماد مواد الفولاذ المقاوم للصدأ 410 أو سبائك الفولاذ 4140 عالية القوة، مع التحكم الصارم في الصلابة لتجنب الكسر والكسر أثناء نقل عزم الدوران. الغلاف الواقي الخارجي للساق الممتدة يستخدم أنابيب فولاذية غير ملحومة مع طلاء مضاد للصدأ، مما يعزل رطوبة التربة تحت الأرض وبخار العزل الحراري لخط الأنابيب من الاتصال بالعمود الأساسي لنقل عزم الدوران، مما يزيد بشكل كبير من عمر خدمة مجموعة الجذع المطولة المدفونة تحت الأرض لسنوات عديدة.

تعتمد العجلة الدودية والدودية داخل صندوق التروس على سبيكة برونزية مطابقة لهيكل دودة الفولاذ الكربوني، والذي يشكل زوج احتكاك ذاتي التشحيم أثناء دوران الشبكة، مما يقلل من تكرار صيانة الشحوم المنتظمة. يستخدم غلاف صندوق التروس سبائك الألومنيوم المصبوبة ذات الوزن الخفيف ومقاومة الأكسدة القوية، والتي لن تنتج طبقة صدأ ثقيلة لمنع دوران العجلة اليدوية بعد التعرض الخارجي لفترة طويلة أو وضع قبو تحت الأرض.

3. تدفق التثبيت القياسي لتخطيطات خطوط الأنابيب المدفونة والمعزولة

3.1 خطوات التثبيت المسبق وخطوات تأكيد المعلمة

قبل رفع جسم الصمام وتوصيله، يحتاج الفنيون إلى تأكيد ثلاثة معلمات أساسية مخصصة للمنتج لتتناسب مع تخطيط خط الأنابيب في الموقع: العمق المدفون الفعلي أو سمك العزل لتحديد طول الجذع الممتد المطلوب، والضغط الاسمي لخط الأنابيب لتحديد درجة ضغط الشفة المطابقة، والنوع المتوسط ​​للتحقق مما إذا كان القرص ودرجة مادة الختم تلبي متطلبات مقاومة التآكل. سيؤدي طول الجذع غير المتطابق إلى غرق العجلة اليدوية في القبو المدفون أو تغطيتها بعزل خط الأنابيب، مما يفقد قابلية التشغيل؛ ستؤدي درجة ضغط الحافة غير المتطابقة إلى تسرب حشية الحافة تحت ضغط تصميم خط الأنابيب.

قم بتنظيف سطح مانع التسرب لخطوط الأنابيب الأمامية والخلفية جيدًا، وقم بإزالة خبث اللحام وبقع الصدأ وملحقات الجسيمات الصلبة، لتجنب تلف الخدش لحشية الختم المرنة أثناء ربط المسمار. ضع الحشية المسطحة غير المعدنية المتطابقة بين مجموعتي الفلنجات، وقم بمحاذاة جميع فتحات مسامير الشفة أفقيًا لمنع البثق اللامركزي للحشية الناتج عن تركيب الأوفست لجسم الصمام، والذي سيشكل ممر تسرب متوسط ​​محلي بعد التشغيل على المدى الطويل.

3.2 عملية خاصة لحماية الخطوط الثابتة والجذعية لخطوط الأنابيب المدفونة

بعد أن يتم تثبيت شفة جسم الصمام بالكامل عن طريق تسلسل إحكام متناظر متقاطع، قم بملء الرمل المتدرج حول جسم الصمام لضغط الطبقات، مع تجنب الحجارة الصلبة الكبيرة التي تقذف غلاف الصمام مباشرة لإنتاج تشوه محلي. يجب أن يتم تغليف الغلاف الواقي الخارجي للساق الممتدة بمادة ملفوفة مقاومة للماء ومضادة للتآكل من جسم الصمام إلى منصة التشغيل الأرضية، مما يمنع المياه الجوفية تحت الأرض والتربة المسببة للتآكل من الاتصال بالأجزاء المعدنية للساق. يتم حجز غطاء فتحة وقائي مجوف في الطرف الأرضي من الجذع، والذي يمكن فتحه مباشرة لتشغيل العجلة اليدوية دون حفر التربة على مساحة كبيرة أثناء الفحص والضبط اللاحق.

لتركيب خطوط الأنابيب الداخلية المعزولة بشكل سميك، احتفظ بقناة رأسية تتوافق مع القطر الخارجي للساق الممتد في موضع التغليف العازل لخط الأنابيب، ولا تقم بلف القطن العازل الحراري حول صندوق التروس والقسم المكشوف من الجذع، لمنع تراكم الحرارة من تسريع تدهور شحوم تشحيم التروس وشيخوخة أجزاء الختم العلوية. بعد التثبيت، قم بإجراء اختبار الفتح والإغلاق الكامل للعجلة اليدوية للتأكد من أن القرص يدور دون تشويش وأن مؤشر مقياس الزاوية يتوافق مع حالة اعتراض التدفق الفعلية.

• عبر تشديد الترباس شفة متناظرة لمنع تسرب قذف غريب الأطوار طوقا
• غلاف واقي مقاوم للماء لقسم مدفون الجذع الممتد ضد تآكل التربة
• احتفظ بقناة رأسية مستقلة للساق لتجنب علبة التروس العازلة
• اختبار الفتح والإغلاق الكامل للقضاء على الخطر الخفي لتشويش القرص بعد التثبيت

4. سيناريوهات تطبيق خطوط الأنابيب الصناعية والبلدية الرئيسية

4.1 شبكات أنابيب إمدادات المياه الجوفية البلدية والحماية من الحرائق

تعد خطوط أنابيب توزيع المياه البلدية في المناطق الحضرية وأنابيب حلقة مكافحة الحرائق المدفونة أكثر المجالات القابلة للتطبيق على نطاق واسع لصمام شفة الجذع المطول. يتم وضع معظم فروع خطوط الأنابيب الرئيسية تحت سطح الطريق أو تربة الحزام الأخضر، وتحتاج الصمامات العادية ذات الجذع القصير إلى حفر طريق واسع النطاق في كل مرة يتم فيها ضبط التدفق أو صيانة قطع خط الأنابيب، مما يؤدي إلى تداخل كبير مع حركة المرور في المناطق الحضرية والحياة اليومية للسكان.تمديد الجذعية والعتاد شفة صمام الفراشةيقوم بتمديد عجلة التشغيل اليدوية إلى مواضع فحص البئر الأرضية، ولا يمكن إكمال جميع عمليات الفتح والإغلاق وخنق التدفق إلا عن طريق فتح غطاء البئر، دون الحاجة إلى حفر سطح الطريق وأعمال بناء ردم التربة لخطوط الأنابيب.

تتطلب خطوط أنابيب الحماية من الحرائق البلدية أداءً مستقرًا للإغلاق في ظل ارتفاع الضغط الفوري عند بدء تشغيل مضخات الحريق. يمكن للوصلة الصلبة ذات الحافة المزدوجة وهيكل حلقة الختم المرنة متعددة الطبقات أن تتحمل تأثير الضغط الفوري دون تسرب متوسط. يمكن لهيكل القفل الذاتي للترس الدودي أن يبقي الصمام مفتوحًا بالكامل لفترة طويلة في حالة الاستعداد اليومي، ولن يغلق تلقائيًا بسبب اهتزاز تأثير تدفق المياه في خط الأنابيب، مما يضمن مرور مياه مكافحة الحرائق دون عائق في فترات الاستجابة للطوارئ.

4.2 خطوط أنابيب النقل المتوسطة المعزولة في المصنع

تحتاج خطوط أنابيب البخار عالي الحرارة والزيت الساخن والمحلول الملحي المبرد في المصانع الكيميائية إلى طبقات عازلة حرارية سميكة لتقليل فقدان درجة الحرارة المتوسطة وتجنب حوادث الحروق السطحية للمشغلين في الموقع. إذا تم اعتماد صمامات فراشة قصيرة الجذع القياسية، فيجب قطع الطبقة العازلة حول الصمام في كل مرة يتم فيها ضبط التدفق، ويجب إعادة لف القطن العازل الحراري الجديد بعد التشغيل، مما يؤدي إلى هدر متكرر لمواد العزل الحراري وفقدان الحرارة المتكرر لخط الأنابيب. يفصل هيكل الجذع المطول صندوق تروس التشغيل عن منطقة تغليف العزل، ويمكن تغليف عزل خط الأنابيب بشكل مستمر ككل دون قطع محلي، مما يحافظ على تأثير العزل الحراري الكامل لخط الأنابيب بأكمله لفترة طويلة.

كما تحدد خطوط أنابيب تدوير المياه النظيفة لمصانع الأغذية والأدوية على نطاق واسع صمام الفراشة ذو الحافة مع محرك تروس جذعي ممتد. تتوافق الأجزاء المتوسطة الملامسة المصنوعة من الفولاذ المقاوم للصدأ بالكامل مع معايير الإنتاج الصحي، ويحقق وضع تشغيل الترس تنظيمًا دقيقًا للتدفق صغير المدى، والذي يمكنه التحكم بثبات في التدفق المتوسط ​​الذي تتطلبه معدات الإنتاج دون تقلب تدفق كبير لحظي يؤثر على استقرار معالجة المنتج.

4.3 خطوط أنابيب تصريف مياه الأمطار ومياه الصرف الصحي تحت الأرض

يتم دفن الحرم الجامعي والمنطقة الصناعية والمجتمع السكني بمياه الأمطار وأنابيب الصرف الصحي تحت الأراضي الخضراء والأرصفة، مع حجز آبار التفتيش المتناثرة على فترات. يتناسب تصميم الجذع المطول للصمام بشكل مثالي مع العمق الرأسي لآبار الفحص هذه، ويمكن لموظفي الصيانة الوصول مباشرة إلى عجلة اليد اليدوية عند فوهة البئر دون النزول إلى البئر العميق للتشغيل. يقاوم الطلاء الإيبوكسي المضاد للتآكل لجسم الصمام الحديدي المرن التآكل طويل الأمد لمياه الصرف الصحي التي تحتوي على شوائب عضوية، ويمكن الحفاظ على حلقة الختم الخارجية القابلة للاستبدال في الموقع دون تفكيك الصمام المتكامل من خط الأنابيب.

• تعمل أنابيب المياه المدفونة في البلديات على التخلص من أعمال حفر الطرق أثناء ضبط الصمام
• تتجنب خطوط أنابيب المصنع المعزولة القطع المتكرر وإعادة تغليف القطن الحراري
• يمنع القفل الذاتي لمعدات خط أنابيب الحريق الإغلاق العرضي تحت اهتزاز تدفق الماء
• طلاء مضاد للتآكل لأنابيب الصرف الصحي يتكيف مع تآكل الوسط العضوي على المدى الطويل

6. الفحص الدوري وإرشادات الصيانة طويلة الأمد ضد التآكل

تعمل بيئات التركيب المدفونة والمعزولة على تسريع شيخوخة المكونات الخارجية للصمام، لذلك يجب صياغة دورات الفحص والصيانة الدورية الموحدة وفقًا لظروف العمل المختلفة لتجنب فشل الختم المفاجئ أو تشويش ناقل الحركة أثناء تشغيل خط الأنابيب.تمديد الجذعية والعتاد شفة صمام الفراشةيتميز بتصميم أجزاء قابلة للاستبدال، ويمكن إكمال معظم عمليات الصيانة في الموقع دون إغلاق خط الأنابيب وتفكيك الصمام المتكامل، مما يقلل بشكل كبير من مدة توقف نظام خط الأنابيب بسبب أعمال الصيانة.

6.1 عناصر الفحص الروتيني الشهري لأجزاء تشغيل التروس

افتح غطاء فتحة الأرض أو قناة التشغيل المحجوزة لعزل خط الأنابيب، وقم بتدوير العجلة اليدوية ذهابًا وإيابًا لفتح وإغلاق كامل الشوط، ولاحظ ما إذا كانت عملية الدوران بها انسداد غير طبيعي وضوضاء احتكاك غير طبيعية. تحقق من مؤشر مقياس الزاوية لصندوق التروس للتأكد من أن درجة الفتح المشار إليها متوافقة مع حالة اعتراض التدفق الفعلية للقرص. امسح الغبار السطحي وبقع الطين الرطبة الموجودة على غلاف صندوق التروس، وتحقق مما إذا كان هناك أثر تسرب متوسط ​​في الطرف العلوي من تعبئة الجذع، وسجل كمية التسرب لترتيب استبدال العبوة لاحقًا.

بالنسبة لصناديق التروس المثبتة في آبار الفحص الرطبة تحت الأرض، امسح الغلاف الخارجي بقطعة قماش جافة كل شهر لإزالة قطرات الماء المكثف الملتصقة بالسطح، مما يمنع التآكل الرطب طويل الأمد لسطح غلاف سبائك الألومنيوم من إحداث تلف في تجويف الشحوم الداخلي المحكم الغلق. إذا كانت مقاومة دوران العجلة اليدوية تزيد بشكل واضح مقارنة بسجل الفحص السابق، فيجب حقن شحم التشحيم الإضافي في صندوق التروس من خلال فوهة حقن الشحم المحجوزة.

6.2 الصيانة السنوية العميقة لاستبدال مقاومة التآكل والختم

قم بإجراء فحص كامل ضد التآكل للغطاء الواقي الخارجي للساق الممتد كل عام، وتحقق مما إذا كانت المادة الملفوفة الخارجية المقاومة للماء والمضادة للصدأ قد تعرضت للتشقق والسقوط وتسرب مياه التربة إلى فجوة الأكمام. تحتاج أجزاء التغليف المضادة للتآكل التالفة إلى إعادة لفها بمادة ملفوفة مقاومة للماء جديدة، ويتم إغلاق فجوة المفصل باستخدام غراء مانع للصدأ لمنع تلامس الوسط المتآكل تحت الأرض مع عمود الجذع المعدني.

قم بإزالة حلقة الختم المرنة القديمة داخل جسم الصمام من خلال تفكيك الحافة أثناء صيانة إغلاق خط الأنابيب السنوي، واستبدلها بحلقة إغلاق جديدة تتوافق مع درجة الحرارة المتوسطة ودرجة التآكل. تحقق من درجة الخدش والتآكل السطحي لقرص الفراشة، وقم بتلميع وإصلاح بقع الصدأ الصغيرة على سطح القرص، وقم بإجراء معالجة تكميلية للطلاء المضاد للتآكل قبل إعادة التثبيت في جسم الصمام. يتم تصنيف جميع ملحقات الختم القديمة المستبدلة وإعادة تدويرها وفقًا لمعايير إدارة النفايات الصناعية دون التخلص العشوائي.

• اختبار دوران عقارب كامل الشوط شهريًا لفحص الخطر الخفي لتشويش ناقل الحركة
• يتم تشحيم العتاد الإضافي في الوقت المناسب عند زيادة عزم الدوران بشكل واضح
• إعادة تغليف الجذع التالف الخارجي بطبقة مقاومة للماء ومضادة للتآكل سنوياً
• استبدل حلقة الختم الداخلية القديمة أثناء الصيانة الدورية لإغلاق خط الأنابيب
